磁场对通电导线的作用练习题40道

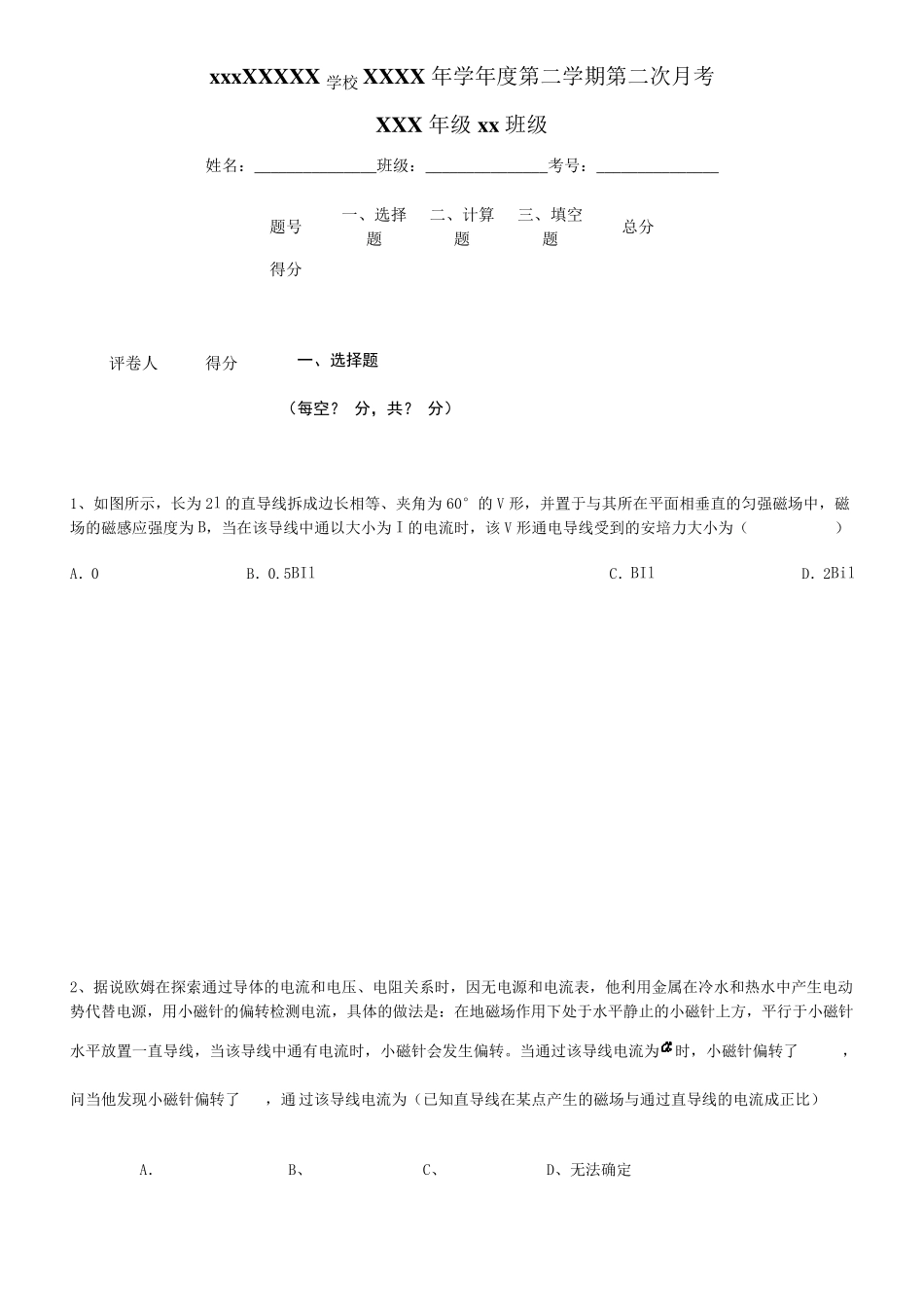

xxxXXXXX 学校XXXX 年学年度第二学期第二次月考 XXX 年级xx班级 姓名：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 班级：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 考号：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 题号 一、选择题 二、计算题 三、填空题 总分 得分 一、选择题 （每空？ 分，共？ 分） 1、如图所示，长为2l 的直导线拆成边长相等、夹角为60°的V 形，并置于与其所在平面相垂直的匀强磁场中，磁场的磁感应强度为B，当在该导线中通以大小为I 的电流时，该 V 形通电导线受到的安培力大小为（ ） A．0 B．0.5BIl C．BIl D．2Bil 2、据说欧姆在探索通过导体的电流和电压、电阻关系时，因无电源和电流表，他利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电流，具体的做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转。当通过该导线电流为时，小磁针偏转了，问当他发现小磁针偏转了，通 过该导线电流为（已知直导线在某点产生的磁场与通过直导线的电流成正比） A． B、 C、 D、无法确定 评卷人 得分 3、有两根长直导线 a、b 互相平行放置，图所示为垂直于导线的截面图。在图示的平面内，O 点为两根导线连线 ab的中点，M、N 为 ab 的中垂线上的两点，它们与 ab 的距离相等。若两导线中通有大小相等、方向相同的恒定电流，已知直线电流产生的磁场在某点的磁感应强度 B 的大小跟该点到通电导线的距离 r 成反比。则关于线段 M N 上各点的磁感应强度的说法中正确的是 A. M 点和 N 点的磁感应强度大小相等，方向相同 B. M 点和 N 点的磁感应强度大小相等，方向相反 C.在线段 M N 上各点的磁感应强度都不可能为零 D.若在 N 点放一小磁针,静止时其北极沿 ON 指向 O 点 4、某同学画的表示磁场 B、电流 I 和安培力 F 的相互关系如图所示，其中正确的是（ ） 5、如图所示，A 为电磁铁，B 为铁芯，C 为套在铁芯 B 上的绝缘磁环。现将 A、B、C 放置在天平的左盘上，当 A 中通有电流 I 时，C 悬停在空中，天平保持平衡。当增大 A 中电流时，绝缘磁环 C 将向上运动。在绝缘磁环 C 上升到最高点的过程中，若不考虑摩擦及空气阻力，则下列描述正确的是（ ） A.天平仍保持平衡 B.天平左盘先下降后上升 C.天平左盘先上升后下降 D.天平左盘一...
