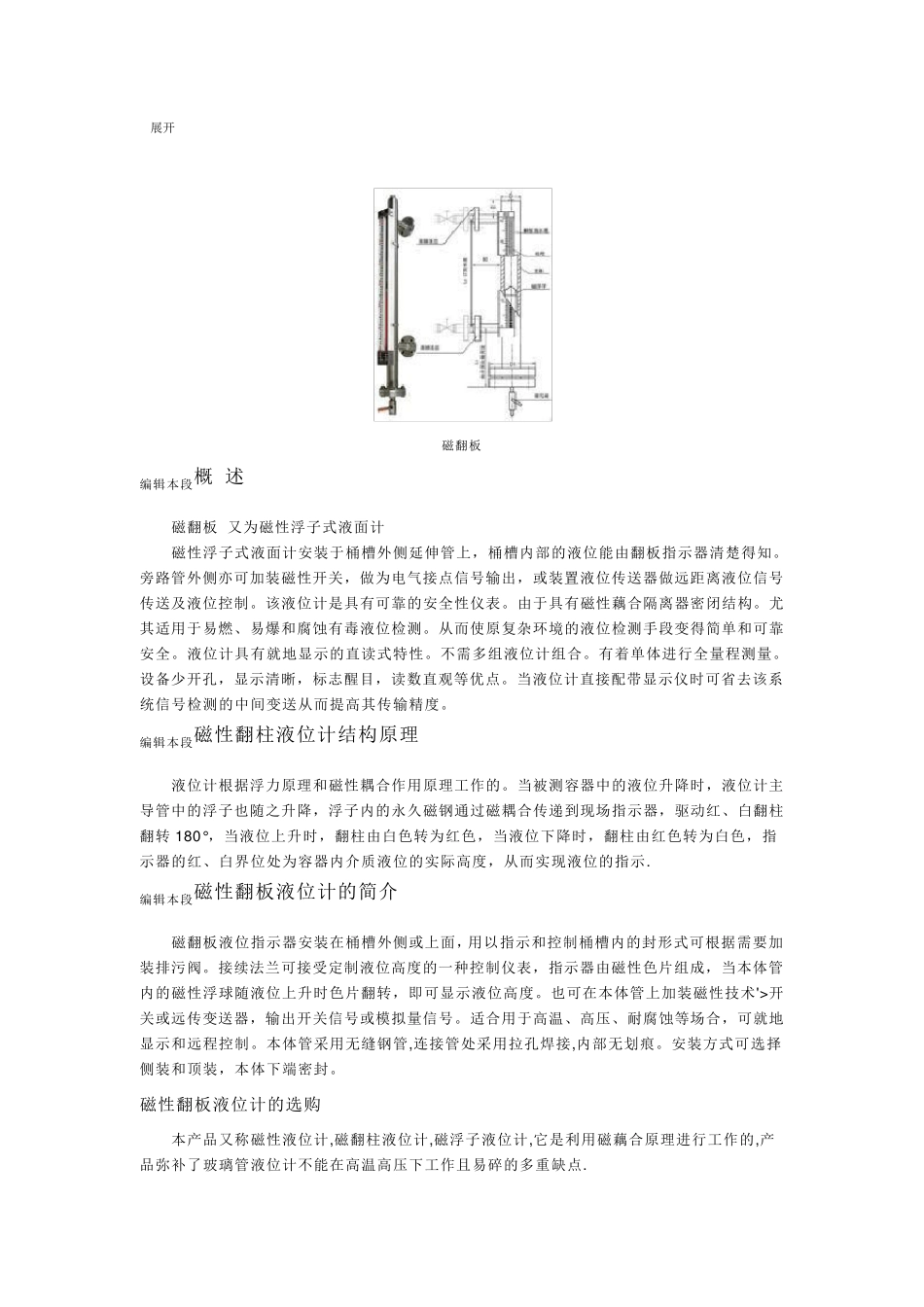

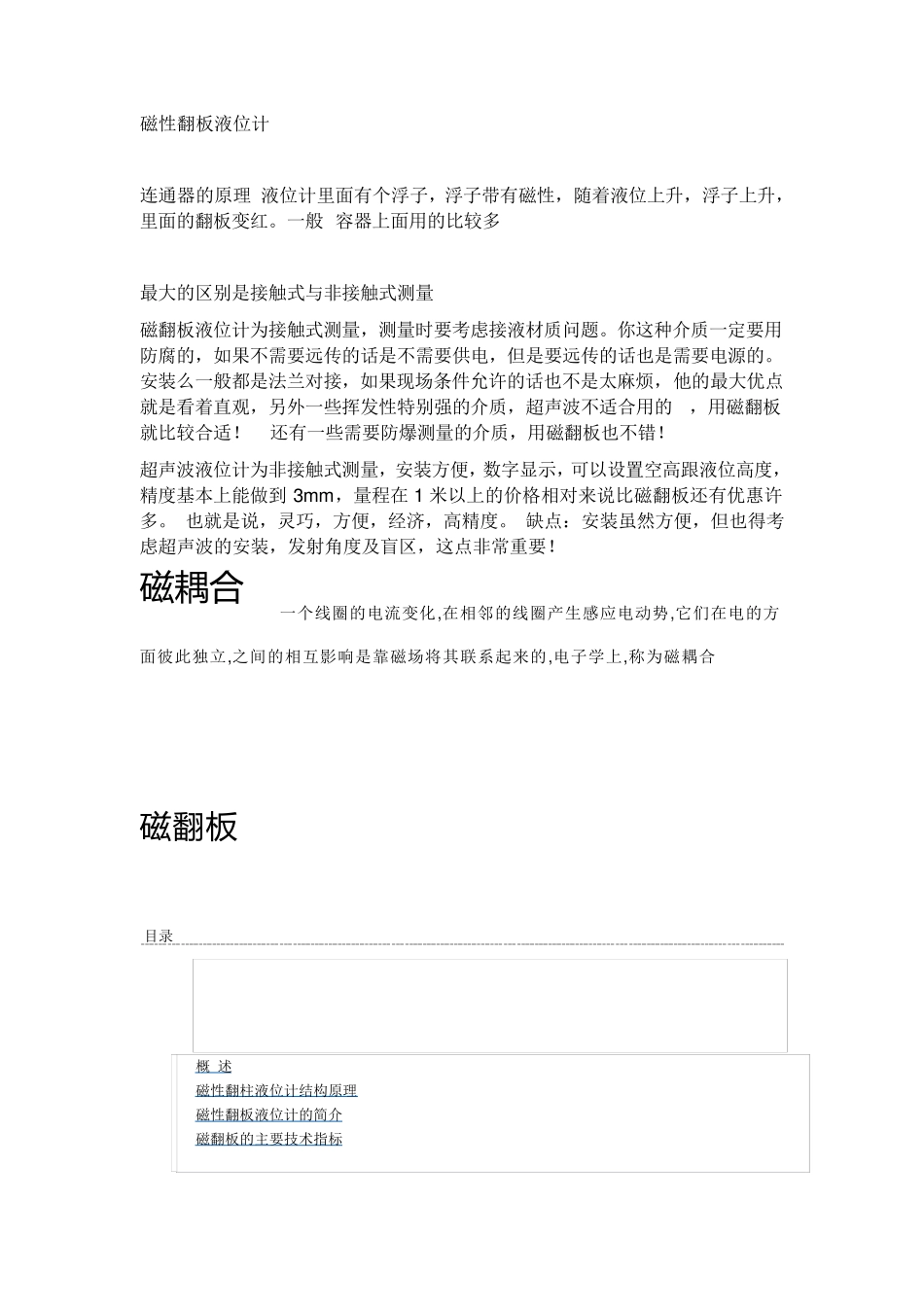

磁性翻板液位计 连通器的原理 液位计里面有个浮子,浮子带有磁性,随着液位上升,浮子上升,里面的翻板变红。一般 容器上面用的比较多 最大的区别是接触式与非接触式测量 磁翻板液位计为接触式测量,测量时要考虑接液材质问题。你这种介质一定要用防腐的,如果不需要远传的话是不需要供电,但是要远传的话也是需要电源的。 安装么一般都是法兰对接,如果现场条件允许的话也不是太麻烦,他的最大优点就是看着直观,另外一些挥发性特别强的介质,超声波不适合用的 ,用磁翻板就比较合适! 还有一些需要防爆测量的介质,用磁翻板也不错! 超声波液位计为非接触式测量,安装方便,数字显示,可以设置空高跟液位高度,精度基本上能做到3m m ,量程在1 米以上的价格相对来说比磁翻板还有优惠许多。 也就是说,灵巧,方便,经济,高精度。 缺点:安装虽然方便,但也得考虑超声波的安装,发射角度及盲区,这点非常重要! 磁 耦 合 一个线圈的电流 变化 ,在相邻 的线圈产 生 感 应 电动 势 ,它 们 在电的方面彼 此 独 立 ,之 间 的相互 影 响 是靠 磁场将 其 联 系 起 来的,电子学 上,称 为磁耦 合 磁 翻板 目 录 概 述 磁性翻柱 液位计结 构 原理 磁性翻板液位计的简 介 磁翻板的主 要技 术 指 标 展开 磁翻板 编辑本段概 述 磁翻板 又为磁性浮子式液面计 磁性浮子式液面计安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目,读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。 编辑本段磁性翻柱液位计结构原理 液位计根据浮力原理和磁性耦 合作 用原理工 作 的。当被 测容 器中的液位升 降 时,液位计主导 管中的浮子也 随 之 升 降 ,浮子内的永 久 磁钢 通 过 磁耦 合传递 到 现 场 指示器,驱 动 红 、白 翻柱翻转180°,当液位上升 时,翻柱由白 色 转 为红 色 ,当液位下 降 时,翻柱由...
