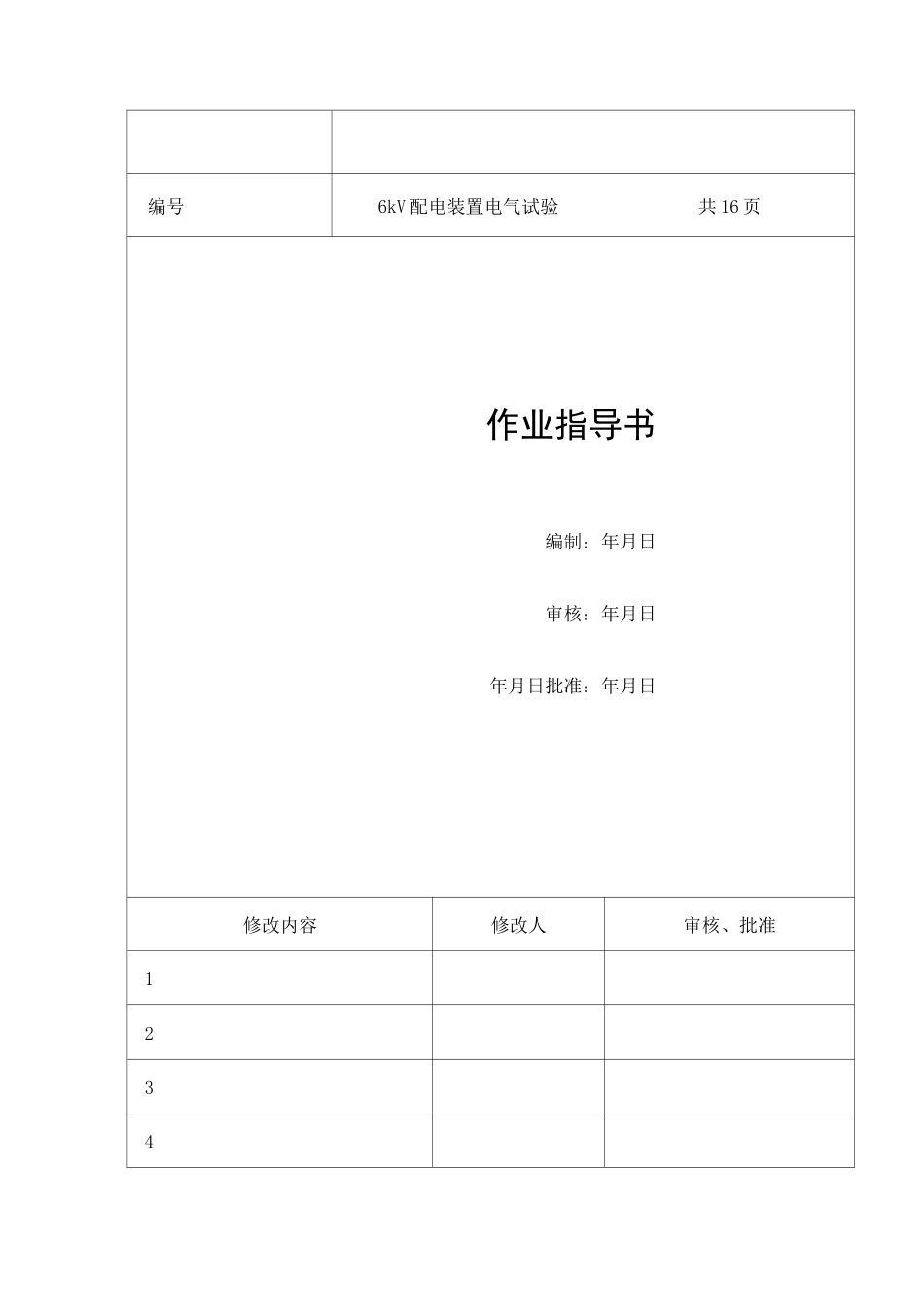

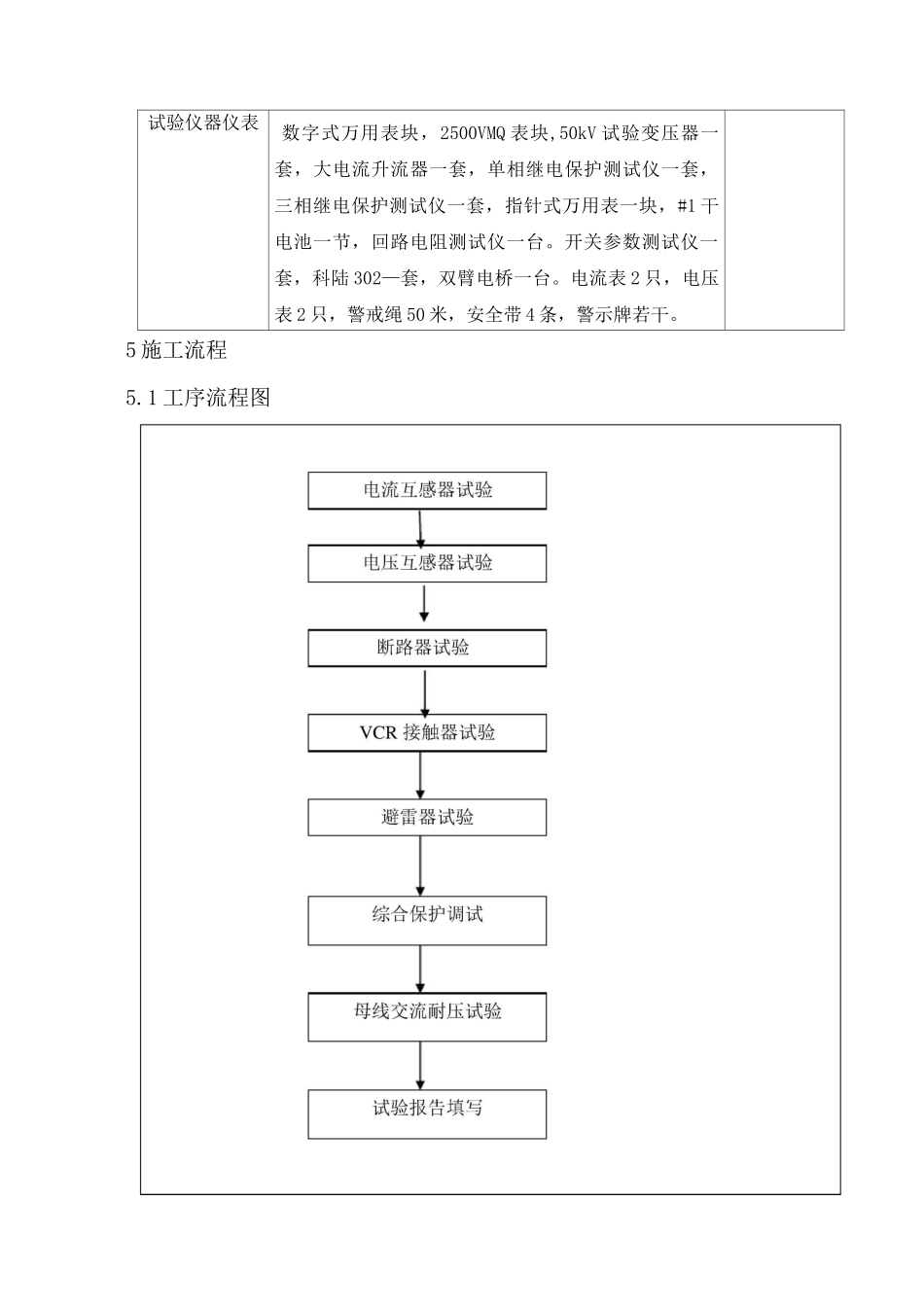

编号6kV 配电装置电气试验共 16 页作业指导书编制：年月日审核：年月日年月日批准：年月日修改内容修改人审核、批准12341 编制依据1.1 山东电力工程咨询院提供的设计图纸 1.2《电气装置安装工程电气试验交接试验标准》GB50150—20061.3《职业安全健康管理体系文件》B 版1.4《电力建设安全工作规程》DL5009.1-2002（火力发电厂部分）1.5《电力建设安全健康与环境管理工作规定》20031.6 厂家图纸及相关资料1.7 工程建设标准强制性条文（电力工程部分）20062 概述华能日照电厂二期 2X680MW 工程 6KV 配电室共 2 段 50 面高压开关柜。3 主要工作量序号名称数量单位备注1电流互感器147只2电压互感器18只3断路器22台4接触器26台4避雷器50组5综合保护调试67只4 施工准备及作业条件主要设备交货条件无备注试验条件对所有施工人员进行技术交底、安全交底，作好签字记录。试验设备准备好。厂家的出厂试验数据及说明书。工期随安装进度进行。人力试验人员 4 名试验仪器仪表数字式万用表块，2500VMQ 表块,50kV 试验变压器一套，大电流升流器一套，单相继电保护测试仪一套，三相继电保护测试仪一套，指针式万用表一块，#1 干电池一节，回路电阻测试仪一台。开关参数测试仪一套，科陆 302—套，双臂电桥一台。电流表 2 只，电压表 2 只，警戒绳 50 米，安全带 4 条，警示牌若干。5 施工流程5.1 工序流程图编号:05.2 试验工序卡电流互感器试验工序卡1•概述：检查电流互感器符合要求2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求1 电流互感器变比试验在电流互感器一次侧加入一次电流，在二次侧测量电流值，检查是否与铭牌设计一致。符合设计及铭牌2 伏安特性试验在电流互感器二次侧保护绕组加入电压，测量电流，检查伏安特性是否满足保护要求。符合保护要求3 极性试验以母线为基准加正极，突然加入电流，在二次侧接入直流电流表，检查极性是否连接正确。符合保护及测量要求4 直流电阻测量使用 QJ44 双臂电桥测量一二次绕、组的直流电阻符合保护及测量要求5 绝缘试验耐压前后用 2500V 兆欧表测量电流互感器绝缘。符合规程要求6 耐压试验在电流互感器次侧加入交流电压24kV，时间持续 1 分钟（二次短接接地），应无击穿及放电现象。符合规程规定电压互感器试验工序卡编号:021.概述：检杳电压互感器符合要求2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求1 电压互感器变比试验在...
