差动变压器位移传感器

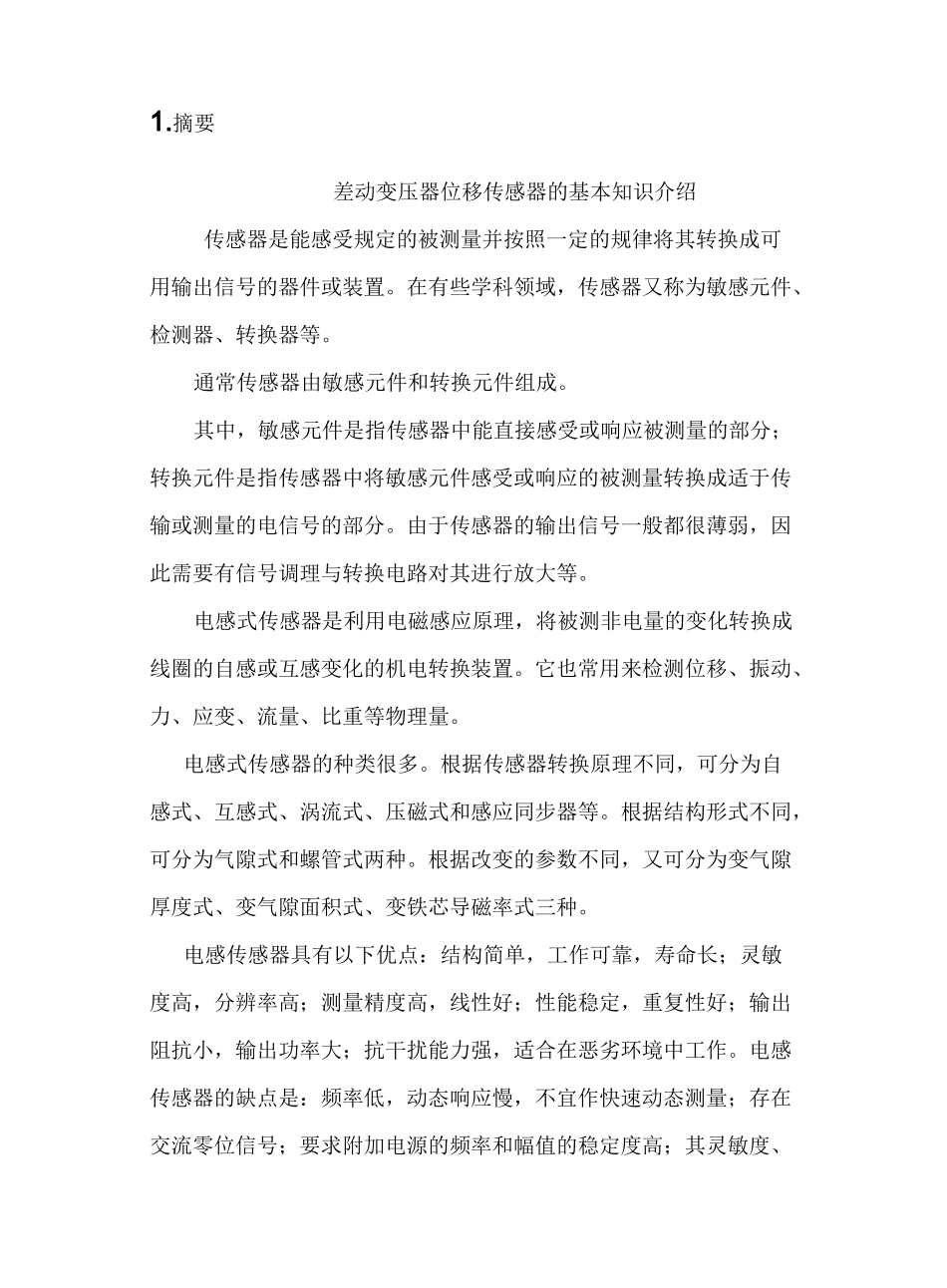

课程设计任务书分院（系）机械工程专业机械设计制造及其自动学生姓名陈雪松学号201207024134设计题目差动变压器位移传感器内容及要求：（1）利用差动变压器设计位移传感器（2）利用给定的数据设计电路图，并解释清楚原理（3）根据设计的电路进行改进提高测量精度（4）测位移的传感器用差动变压器要求在课程设计报告中给出：1）简述元器件装置的结构和电路原理图。2）调试过程，说明发现的向题及处理过程。3）系统调试并写出测试结果。4）总结结论。进度安排：2014 年 11 月 10 日一 2012 年 12 月 5 日根据设计要求和内容查阅参考文献或资料，提出设计方案，进行原理设计。2014 年 12 月 6 日一 2014 年 12 月 20 日根据设计方案，进行调试，测试，撰写课程设计报告。目录1 摘要 22 引言 43...............................................................................................................螺线管式差动变压器传感器 43.1 差动变压器式传感器简介 43.2 工作原理 44...............................................................................................................差动变压器的测量电路及其仿真 64.1 差动整流电路 74.2 相敏检波电路：94.3 零点残余误差补偿 135............................................................................................................差动变压器位移传感器的改进 145.1 差动电压接放大器电路及其仿真 145.2 整流信号接滤波电路 156............................................................................................................使用器件清单 177 总结 171.摘要差动变压器位移传感器的基本知识介绍传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。在有些学科领域，传感器又称为敏感元件、检测器、转换器等。通常传感器由敏感元件和转换元件组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号的部分。由于传感器的输出信号一般都很薄弱，因此需要有信号调理与转换电路对其进行放大等。电感式传感器是利用电磁感应原理，将被测非电量的变化转换成线圈的自感或互感变化的机电转换装置。它也常用来检测位移、振动、力、应变、流量、比重等物理量。电感式传感器的种类很多...
