地下车库灯具安装施工工法

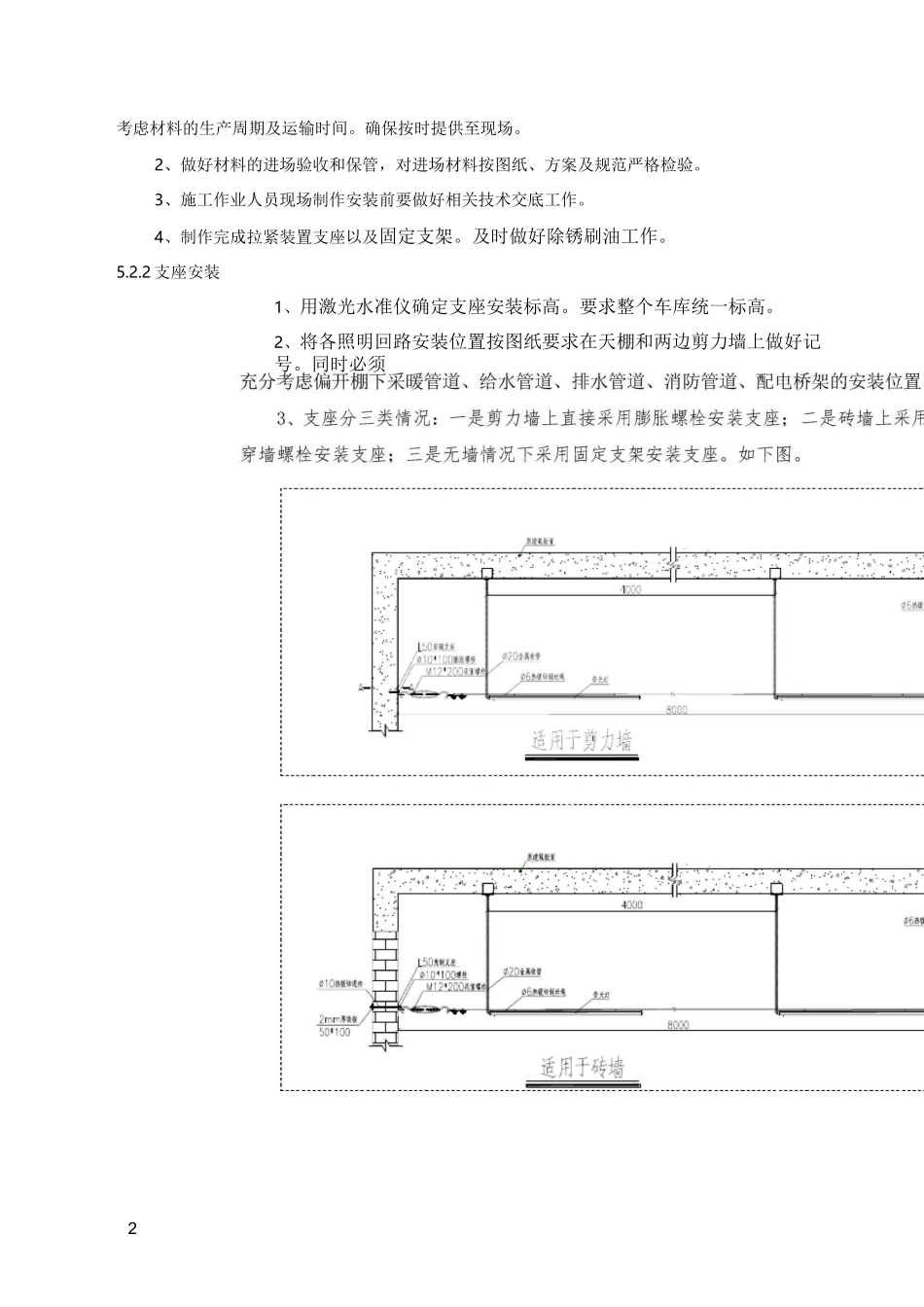

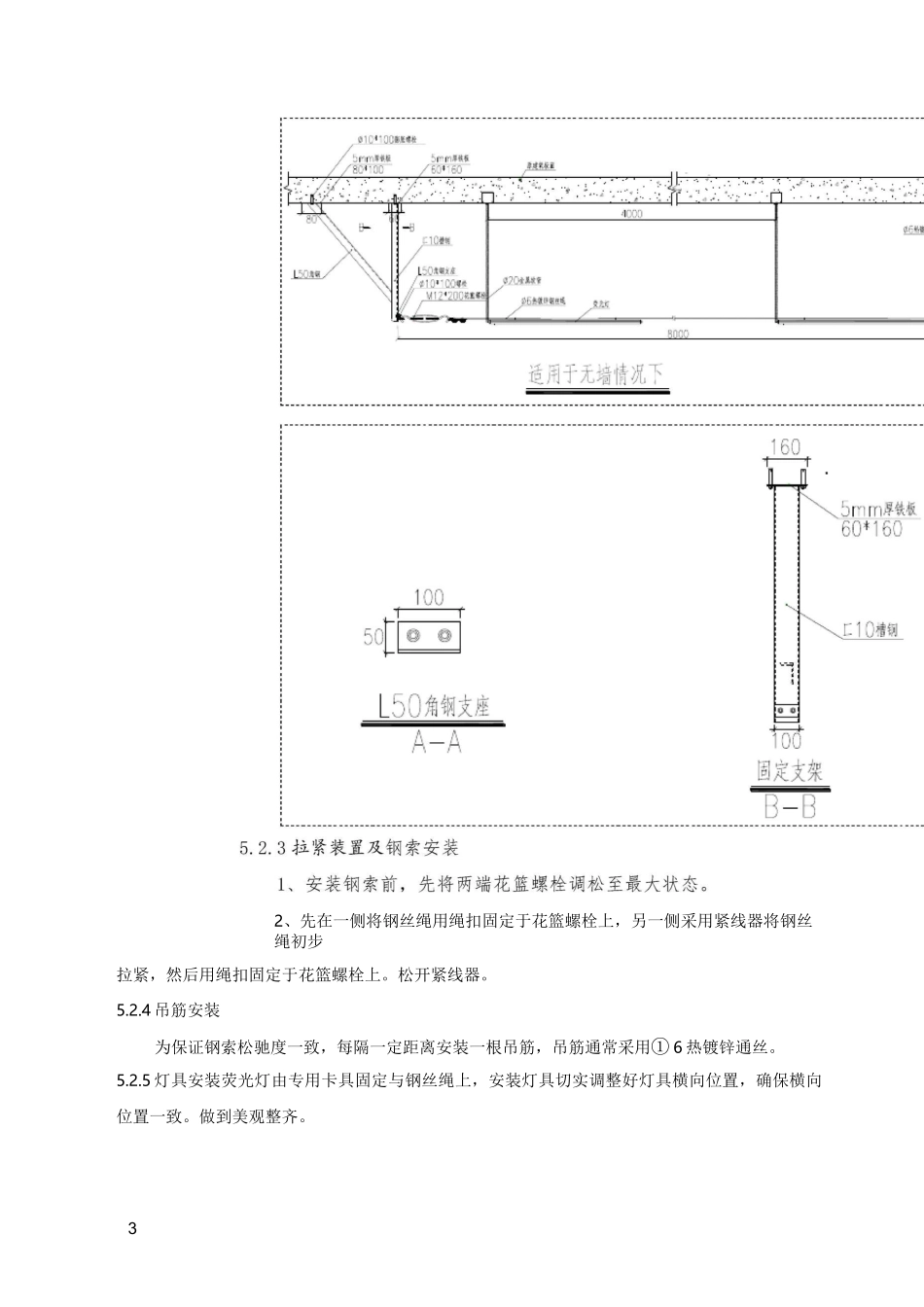

1钢索张拉法安装灯具施工工法江苏元辰集团1.前言：随着社会的快速发展，各大城市新型住宅小区、商业楼等均大量兴建大型地下车库，不但给开发商带来了巨大的经济利润，同时也更好的解决了当前面临的车患之急。地下车库占地面积大，停放车辆多，安全系统高。同时灯具也相当多，安装要求排列整齐美观。本公司在大庆汇景花园地下车库安装施工中，首次使用了“钢索张拉法”安装照明灯具，本文对该安装方案的科学性和经济实用性进行了分析和探讨。2.工法特点：2.1 比传统的吊链固定牢固，安全系数高。2.2 制作简单，安装方便。3.3 经济实用，快速安装。4.4 整齐美观。3•适用范围：建筑物内大型地下车库。4. 工艺原理“钢索张拉法”安装灯具是通过在两侧墙之间采用花篮螺栓拉紧钢丝绳后，将荧光灯固定在钢丝绳上的一种安装方式。如果两侧没有墙，也可采用固定支架代替。5. 施工工艺流程及操作要点1、依据施工图、施工方案及现场实际情况确定所需的材料计划，计划的制定充分2考虑材料的生产周期及运输时间。确保按时提供至现场。2、做好材料的进场验收和保管，对进场材料按图纸、方案及规范严格检验。3、施工作业人员现场制作安装前要做好相关技术交底工作。4、制作完成拉紧装置支座以及固定支架。及时做好除锈刷油工作。5.2.2 支座安装1、用激光水准仪确定支座安装标高。要求整个车库统一标高。2、将各照明回路安装位置按图纸要求在天棚和两边剪力墙上做好记号。同时必须32、先在一侧将钢丝绳用绳扣固定于花篮螺栓上，另一侧采用紧线器将钢丝绳初步拉紧，然后用绳扣固定于花篮螺栓上。松开紧线器。5.2.4 吊筋安装为保证钢索松驰度一致，每隔一定距离安装一根吊筋，吊筋通常采用① 6 热镀锌通丝。5.2.5 灯具安装荧光灯由专用卡具固定与钢丝绳上，安装灯具切实调整好灯具横向位置，确保横向位置一致。做到美观整齐。45.2.6 检查调整灯具安装完成后，由于灯具自身的重力作用，钢索会产生一定的下垂，可通过调紧两端花篮螺栓处理。6．材料与机具设备序号材料机具名称规格（型号）备注1角钢50*5支座主体材料2槽钢10#固定支架主体材料3花篮螺栓M12*200拉紧装置4钢丝绳①6钢索5电焊机380V 交流焊机焊接支架6角尺焊接支架7切割机下料8台钻钻眼9角磨机修整棱角10激光水准仪确定标高和水平度调整7.劳动组织及安全措施7.1 劳动力组织安装过程中，制作支架、安装灯具所需的工种、人员数量（人员数量以一个劳动组合-小组为计算单位）、技术等级要求等见...
