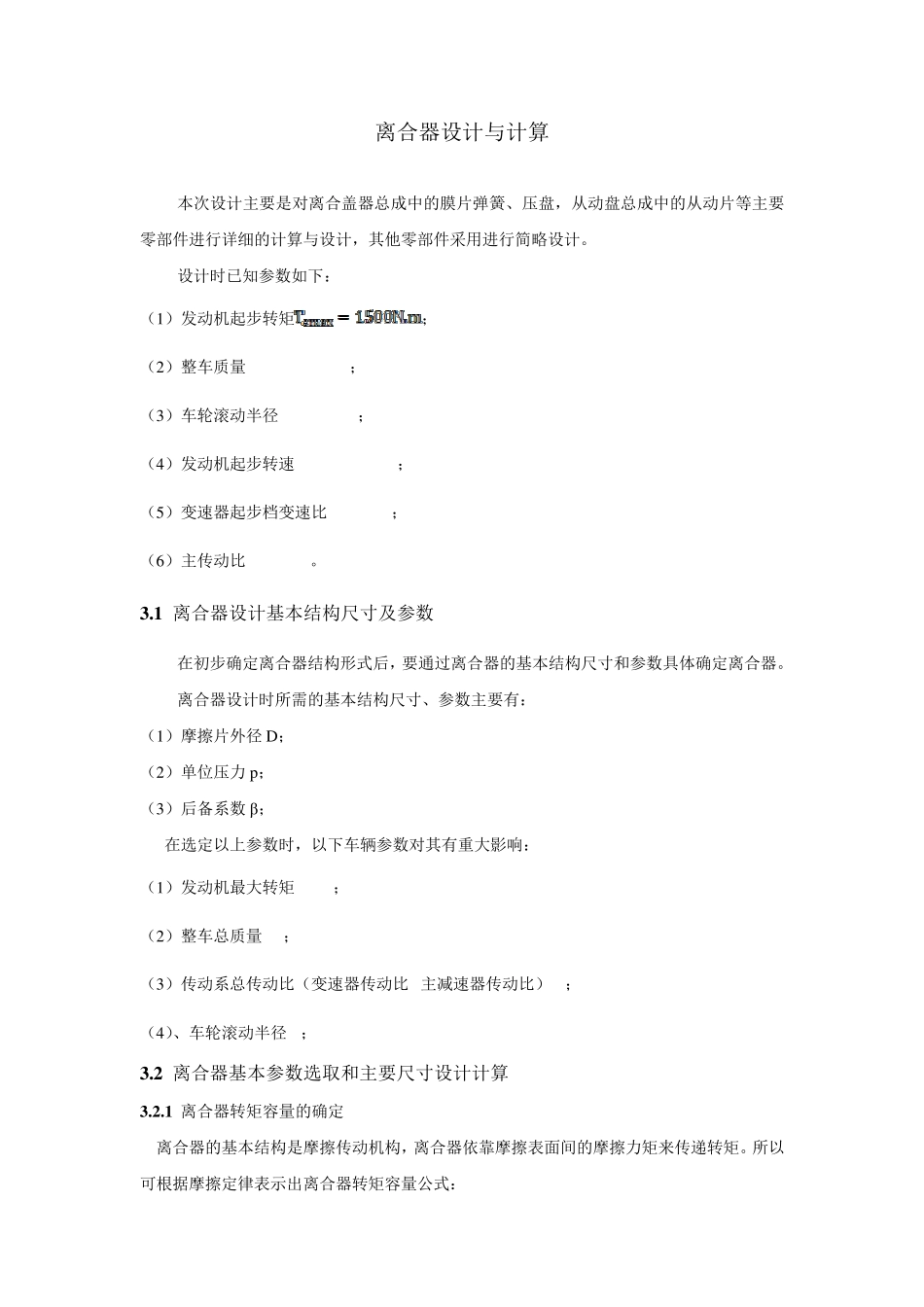

离合器计算与设计_第1页
1/9

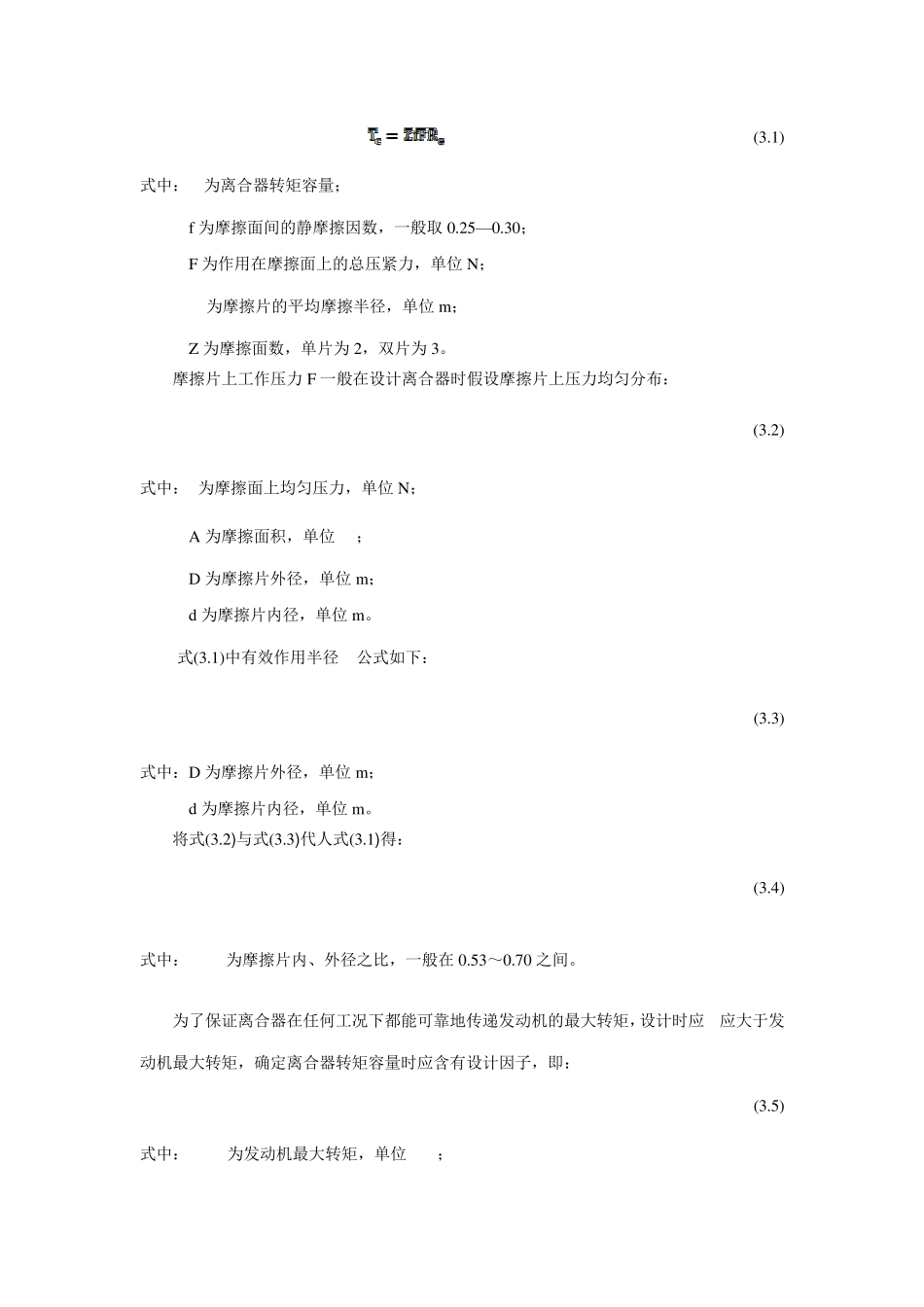

离合器计算与设计_第2页
2/9

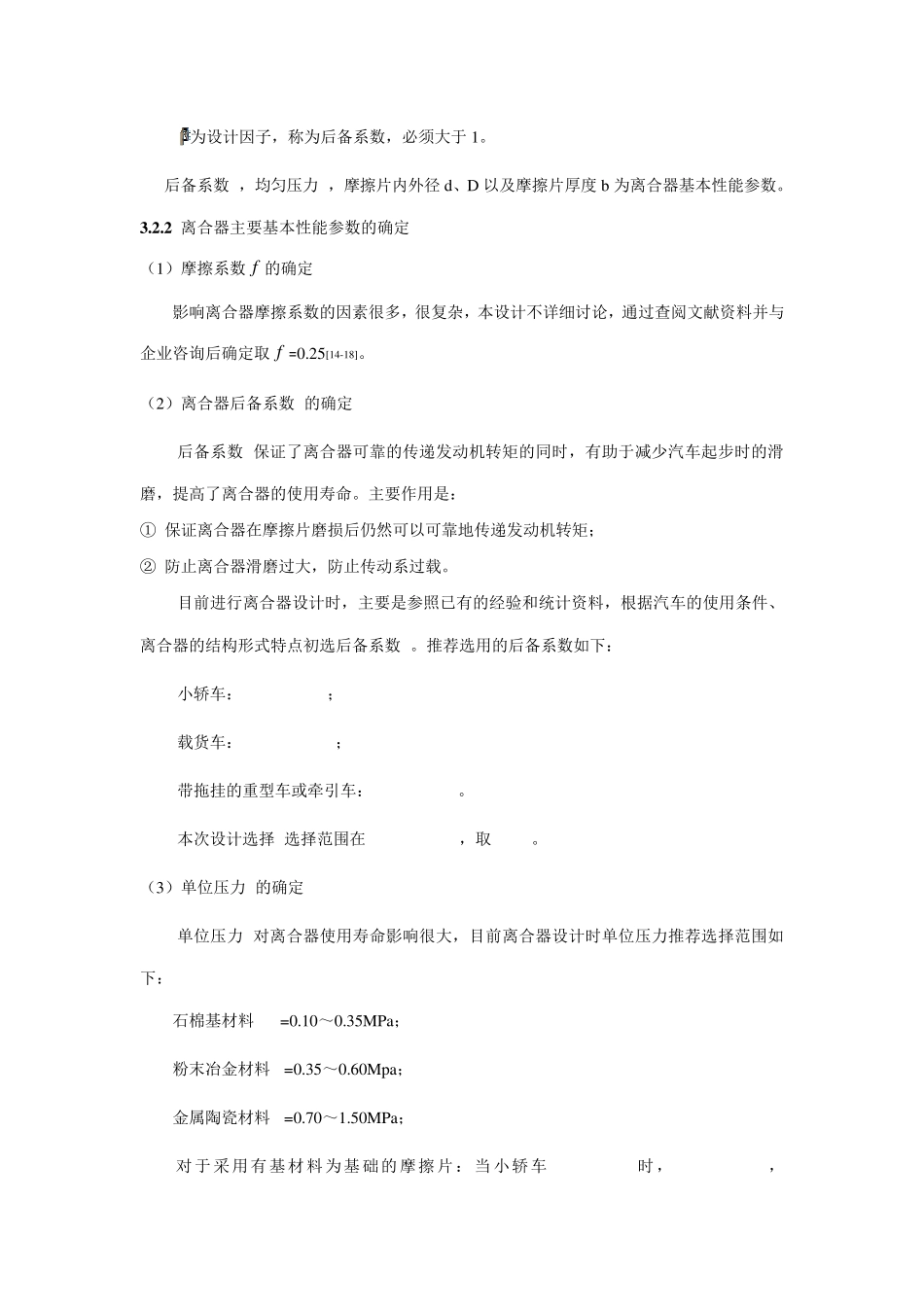

离合器计算与设计_第3页
3/9
离合器设计与计算 本次设计主要是对离合盖器总成中的膜片弹簧、压盘,从动盘总成中的从动片等主要零部件进行详细的计算与设计,其他零部件采用进行简略设计。 设计时已知参数如下: (1)发动机起步转矩; (2)整车质量; (3)车轮滚动半径; (4)发动机起步转速; (5)变速器起步档变速比; (6)主传动比。 3 .1 离合器设计基本结构尺寸及参数 在初步确定离合器结构形式后,要通过离合器的基本结构尺寸和参数具体确定离合器。 离合器设计时所需的基本结构尺寸、参数主要有: (1)摩擦片外径 D; (2)单位压力 p; (3)后备系数 β; 在选定以上参数时,以下车辆参数对其有重大影响: (1)发动机最大转矩; (2)整车总质量; (3)传动系总传动比(变速器传动比 主减速器传动比); (4)、车轮滚动半径; 3 .2 离合器基本参数选取和主要尺寸设计计算 3 .2 .1 离合器转矩容量的确定 离合器的基本结构是摩擦传动机构,离合器依靠摩擦表面间的摩擦力矩来传递转矩。所以可根据摩擦定律表示出离合器转矩容量公式: (3.1) 式中:为离合器转矩容量; f 为摩擦面间的静摩擦因数,一般取0.25—0.30; F 为作用在摩擦面上的总压紧力,单位N; 为摩擦片的平均摩擦半径,单位m ; Z 为摩擦面数,单片为2,双片为3。 摩擦片上工作压力F 一般在设计离合器时假设摩擦片上压力均匀分布: (3.2) 式中:为摩擦面上均匀压力,单位N; A 为摩擦面积,单位; D 为摩擦片外径,单位m ; d 为摩擦片内径,单位m 。 式(3.1)中有效作用半径公式如下: (3.3) 式中:D 为摩擦片外径,单位m ; d 为摩擦片内径,单位m 。 将式(3.2)与式(3.3)代人式(3.1)得: (3.4) 式中:为摩擦片内、外径之比,一般在0.53~0.70 之间。 为了保证离合器在任何工况下都能可靠地传递发动机的最大转矩,设计时应应大于发动机最大转矩,确定离合器转矩容量时应含有设计因子,即: (3.5) 式中:为发动机最大转矩,单位; 为设计因子,称为后备系数,必须大于1。 后备系数,均匀压力,摩擦片内外径d、D 以及摩擦片厚度b 为离合器基本性能参数。 3 .2 .2 离合器主要基本性能参数的确定 (1)摩擦系数f 的确定 影响离合器摩擦系数的因素很多,很复杂,本设计不详细讨论,通过查阅文献资料并与企业咨询后确定取f = 0.25[14-18]。 (2)离合器后备系数的确定 后备系数保证了离合器可靠的传递发动机转矩...
