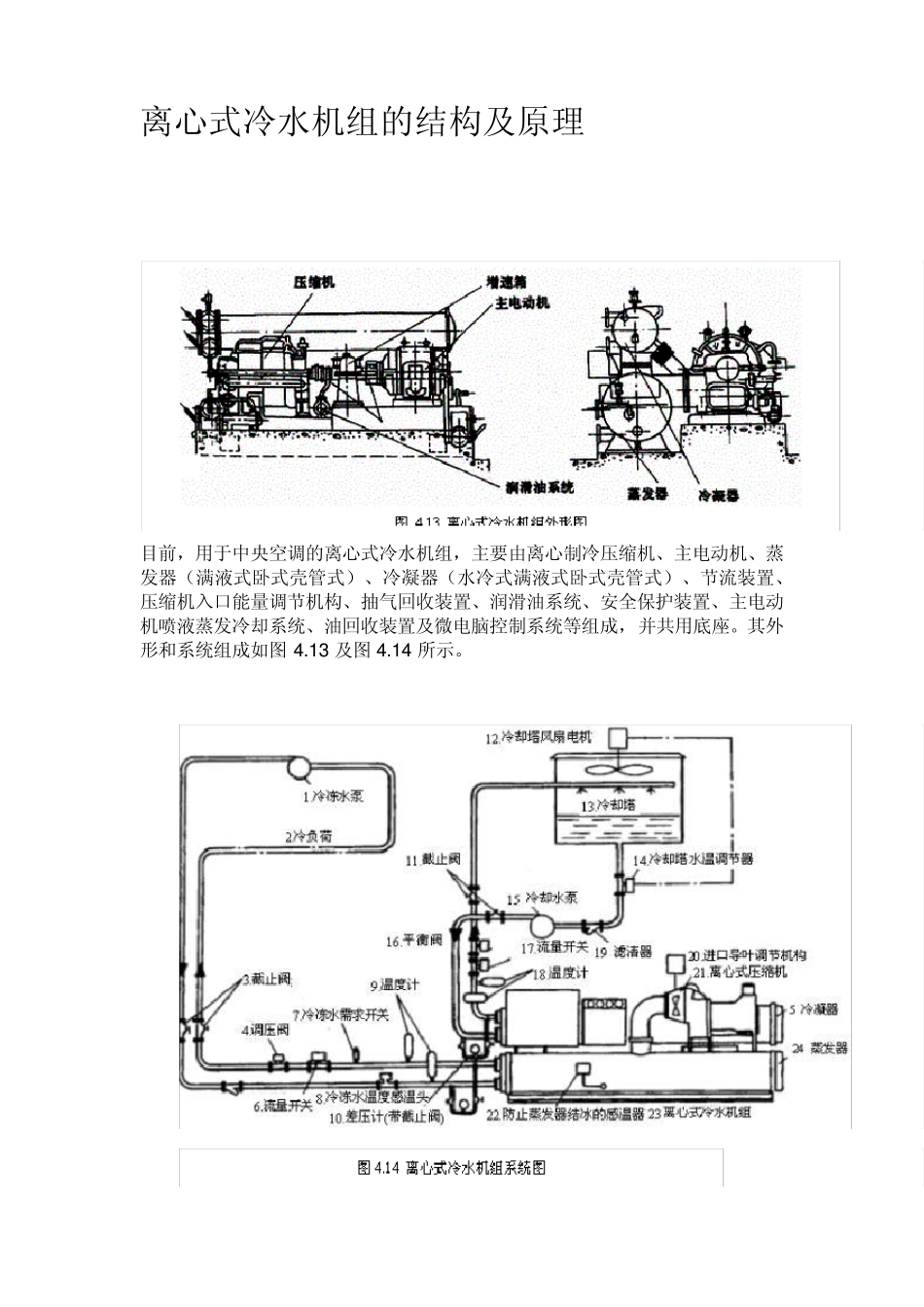

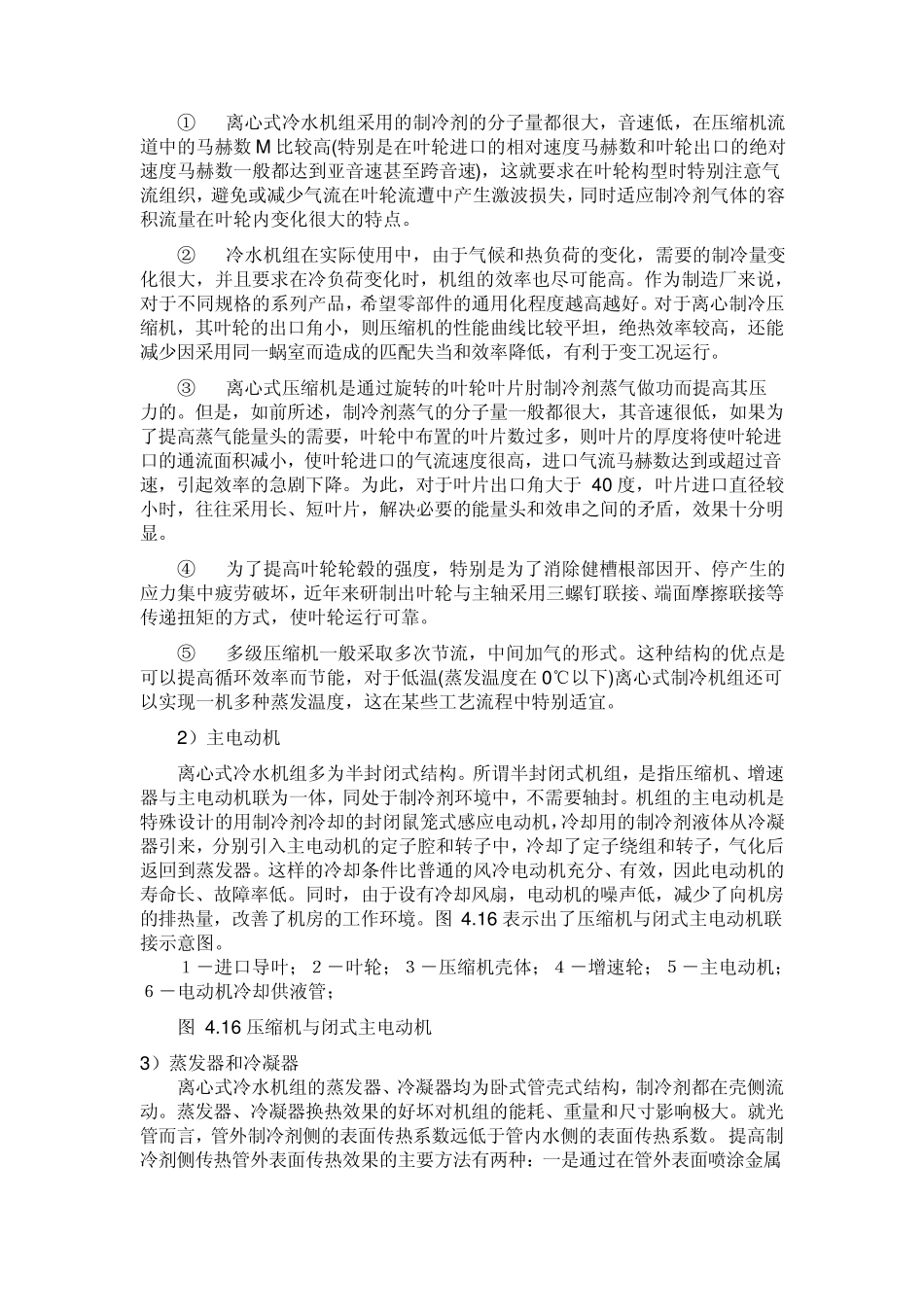

离心式冷水机组的结构及原理 目前，用于中央空调的离心式冷水机组，主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。其外形和系统组成如图 4 .1 3 及图 4 .1 4 所示。 1．离心式冷水机组特点 离心式冷水机组属大冷量的冷水机组，它有以下主要优点： （1） 压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小； （2） 性能系数高； （3） 叶轮作旋转运动，运转平稳，振动小，噪声较低； （4） 调节方便，在较大的冷量范围内能较经济地实现无级调节； （5） 无气阀、填料、活塞环等易损件，工作比较可靠。 离心式冷水机组的缺点主要是： （1） 由于转速高，对材料强度、加工精度和制造质量要求严格； （2） 单级压缩机在低负荷时易发生喘振； （3） 当运行工况偏离设计工况时，效率下降较快； （4） 制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。 2．离心式冷水机组的组成 构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置等均有自己特点，在这进行简单介绍。 1）压缩机 空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如 4500kW 以上)，或者刻意追求压缩机的效率，才采用 2 级或 3 级压缩。单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一级。图 4.15 示出了离心式制冷压缩机的典型结构。 图 4.15 离心式制冷压缩机的典型结构 (a)单级离心式制冷压缩机；(b)多级离心制冷压缩机的中间级 1 一齿轮箱体；2 一机壳门；3 一轮盖密封座； 1 一叶轮；2 一扩压器； 4 一叶轮；5 一叶片调节机构；6—进口壳体； 3 一弯道；4 一回流器； 7 一轮盖密封；8 一轮盘密封；9 一右轴承； 5 一级内密封；6 一中间加气孔 10 一左轴承；11 一推力盘；12—后壳体 由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压缩机在结构上有其一些特点： ...
