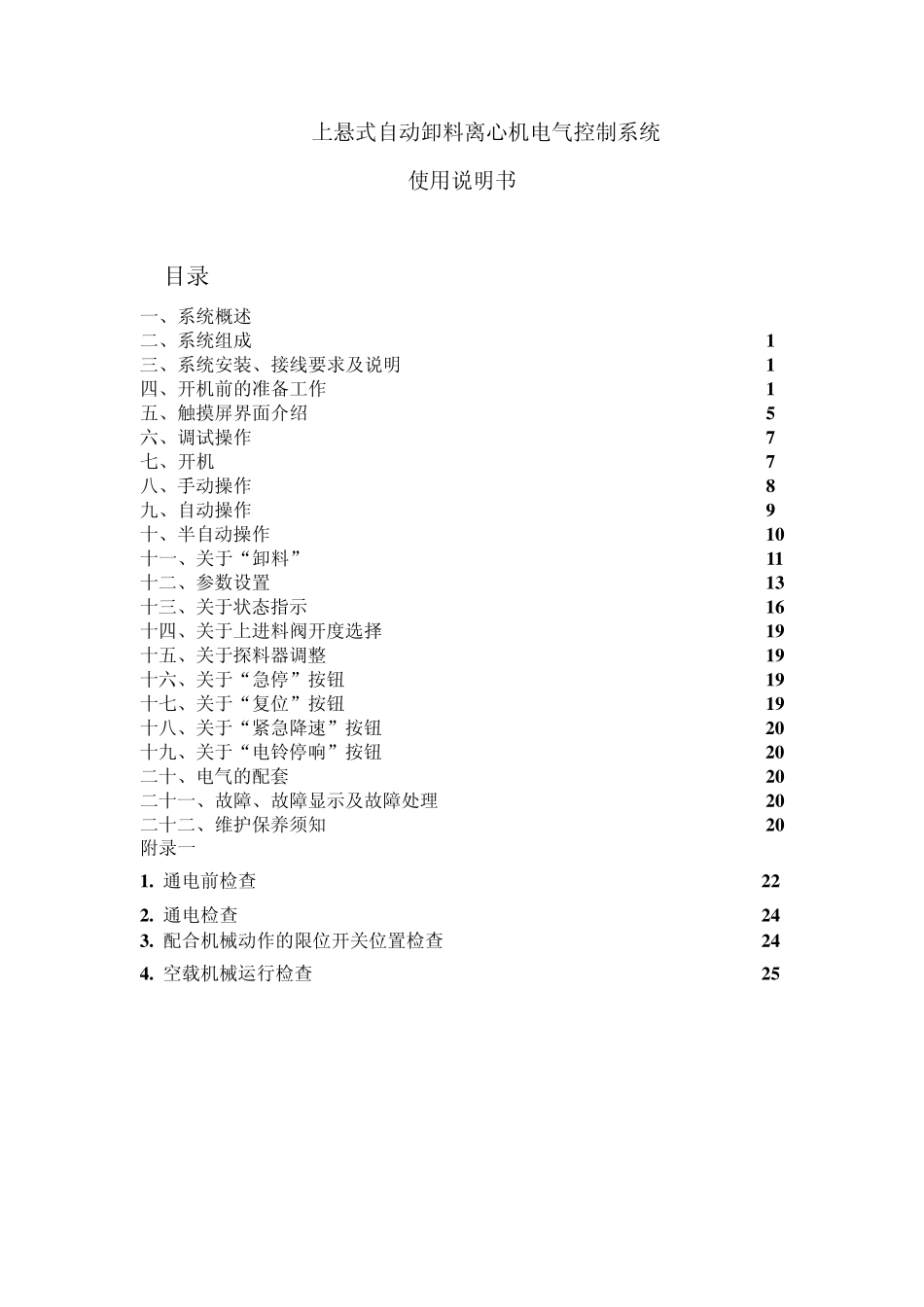

离心机电气使用说明书1600(prpface)_第1页
1/26

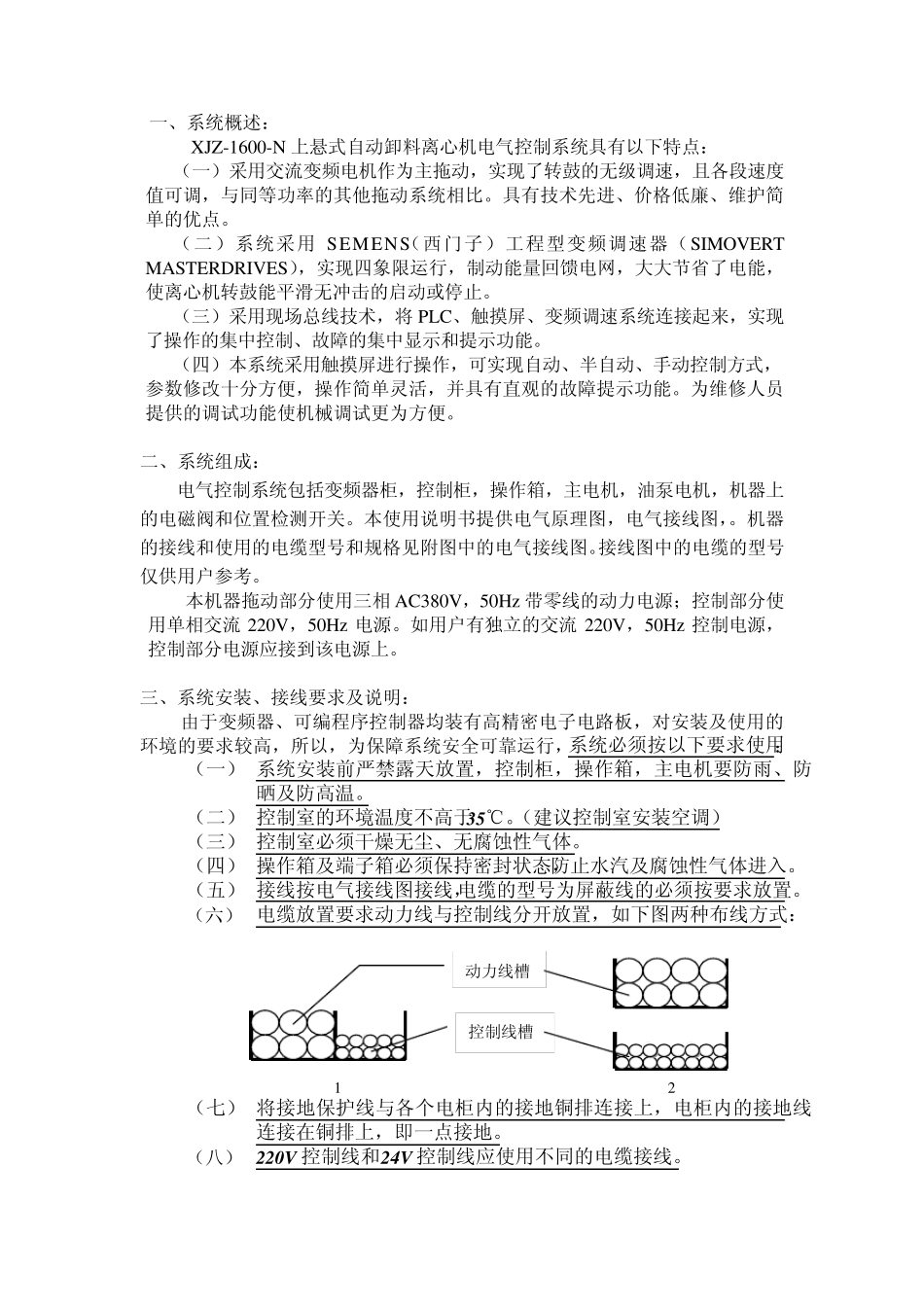

离心机电气使用说明书1600(prpface)_第2页
2/26

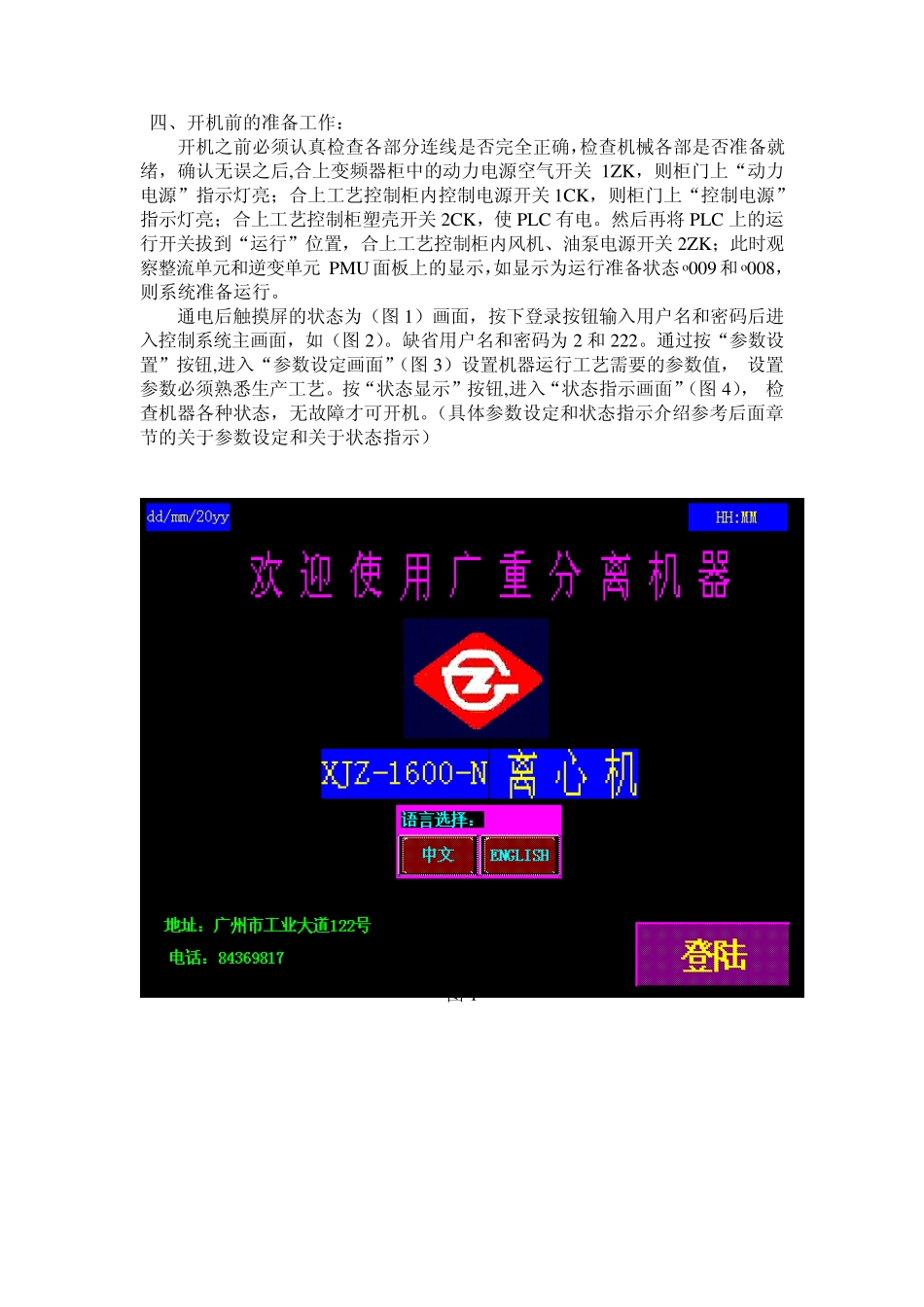

离心机电气使用说明书1600(prpface)_第3页
3/26
上悬式自动卸料离心机电气控制系统 使用说明书 目录 一、系统概述 1 二、系统组成 1 三、系统安装、接线要求及说明 1 四、开机前的准备工作 1 五、触摸屏界面介绍 5 六、调试操作 7 七、开机 7 八、手动操作 8 九、自动操作 9 十、半自动操作 1 0 十一、关于“卸料” 1 1 十二、参数设置 1 3 十三、关于状态指示 1 6 十四、关于上进料阀开度选择 1 9 十五、关于探料器调整 1 9 十六、关于“急停”按钮 1 9 十七、关于“复位”按钮 1 9 十八、关于“紧急降速”按钮 2 0 十九、关于“电铃停响”按钮 2 0 二十、电气的配套 2 0 二十一、故障、故障显示及故障处理 2 0 二十二、维护保养须知 2 0 附录一 1 . 通电前检查 2 2 2 . 通电检查 2 4 3 . 配合机械动作的限位开关位置检查 2 4 4 . 空载机械运行检查 2 5 一、系统概述: XJZ-1600-N 上悬式自动卸料离心机电气控制系统具有以下特点: (一)采用交流变频电机作为主拖动,实现了转鼓的无级调速,且各段速度值可调,与同等功率的其他拖动系统相比。具有技术先进、价格低廉、维护简单的优点。 (二)系统采用 SEMENS(西门子)工程型变频调速器(SIMOVERT MASTERDRIVES),实现四象限运行,制动能量回馈电网,大大节省了电能,使离心机转鼓能平滑无冲击的启动或停止。 (三)采用现场总线技术,将 PLC、触摸屏、变频调速系统连接起来,实现了操作的集中控制、故障的集中显示和提示功能。 (四)本系统采用触摸屏进行操作,可实现自动、半自动、手动控制方式,参数修改十分方便,操作简单灵活,并具有直观的故障提示功能。为维修人员提供的调试功能使机械调试更为方便。 二、系统组成: 电气控制系统包括变频器柜,控制柜,操作箱,主电机,油泵电机,机器上的电磁阀和位置检测开关。本使用说明书提供电气原理图,电气接线图,。机器的接线和使用的电缆型号和规格见附图中的电气接线图。接线图中的电缆的型号仅供用户参考。 本机器拖动部分使用三相 AC380V,50Hz带零线的动力电源;控制部分使用单相交流 220V,50Hz 电源。如用户有独立的交流 220V,50Hz 控制电源,控制部分电源应接到该电源上。 三、系统安装、接线要求及说明: 由于变频器、可编程序控制器均装有高精密电子电路板,对安装及使用的环境的要求较高,所以,为保障系统安全可靠运行,系统必须按以下要求使用: (一) 系统安装...
