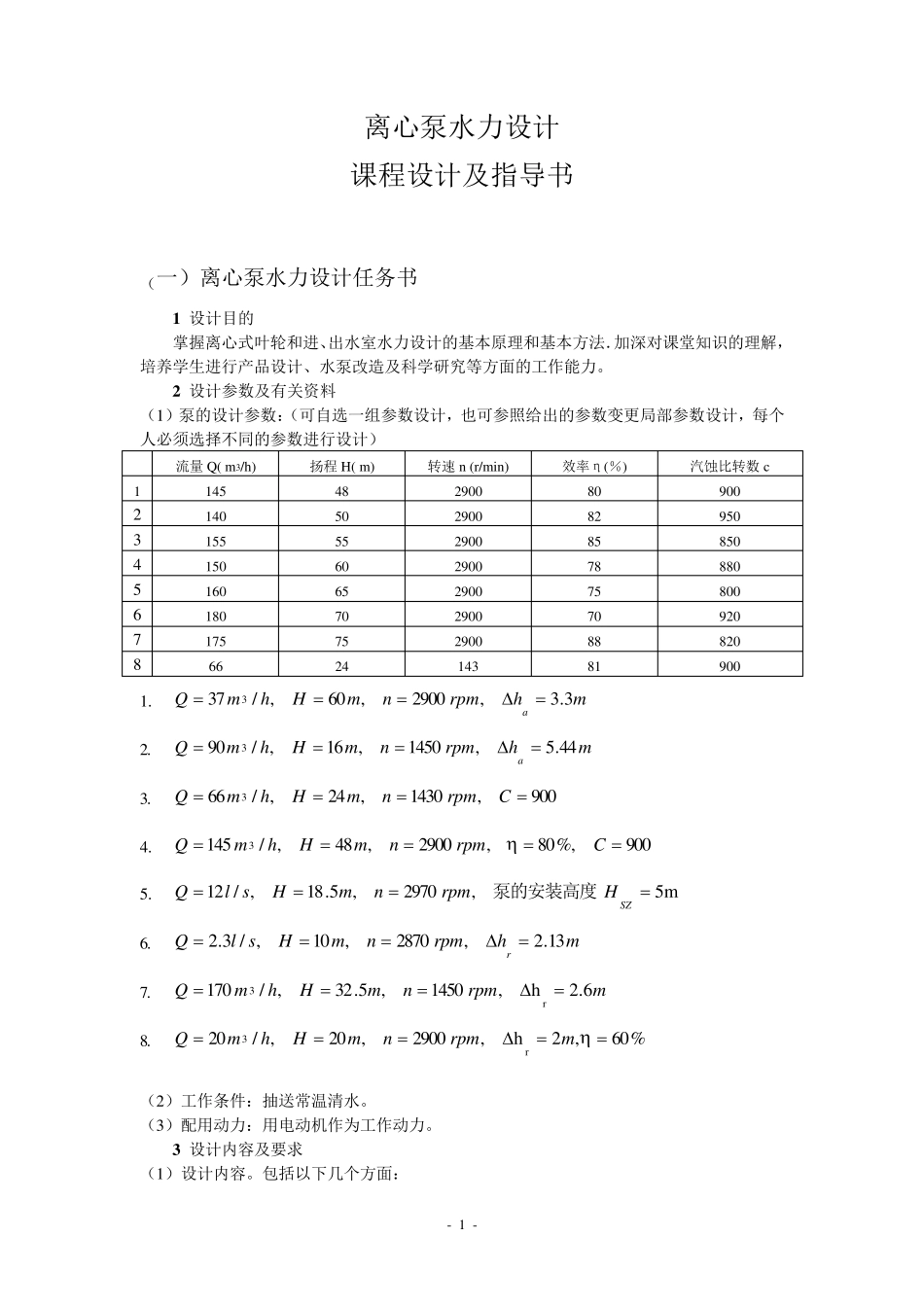

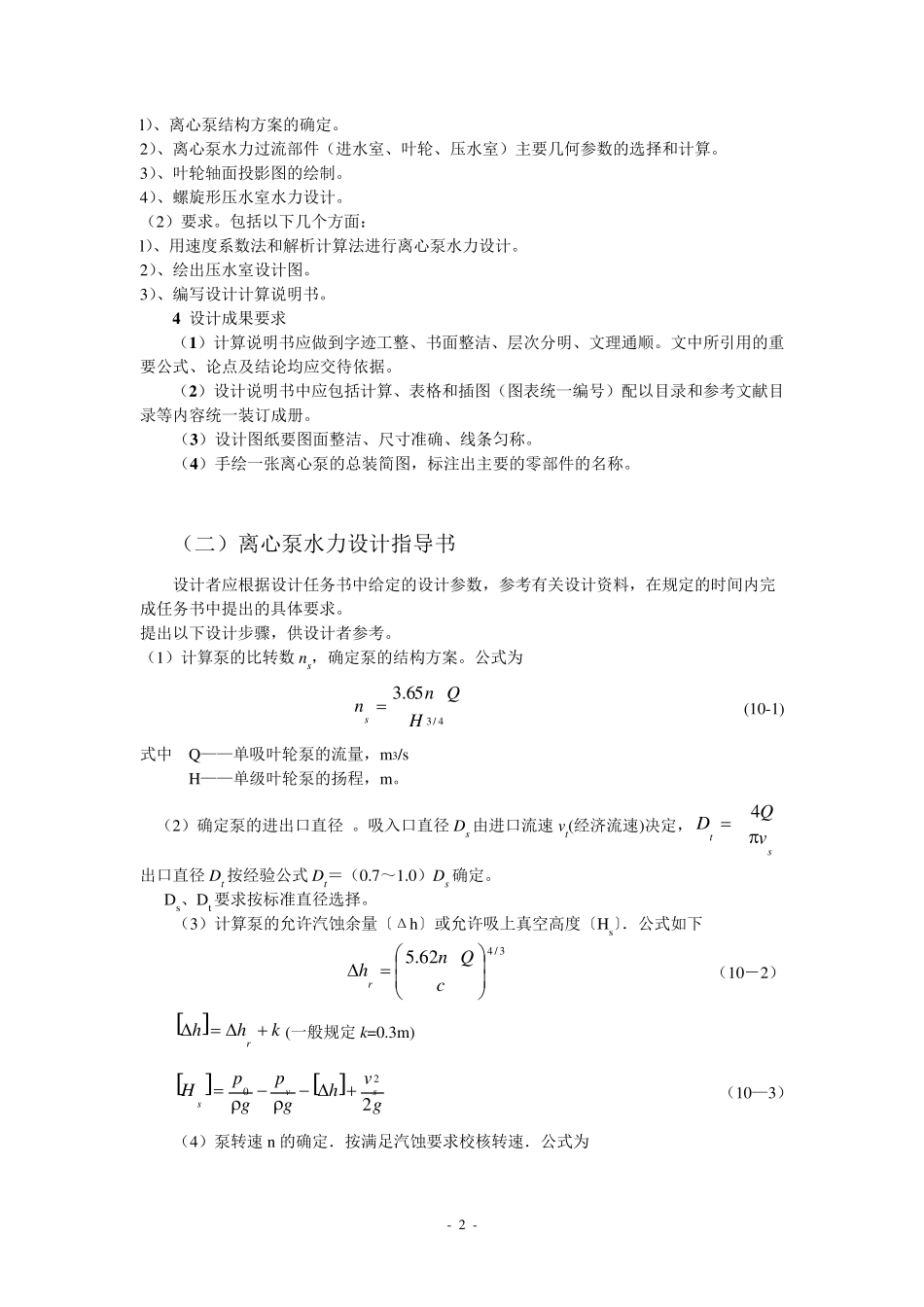

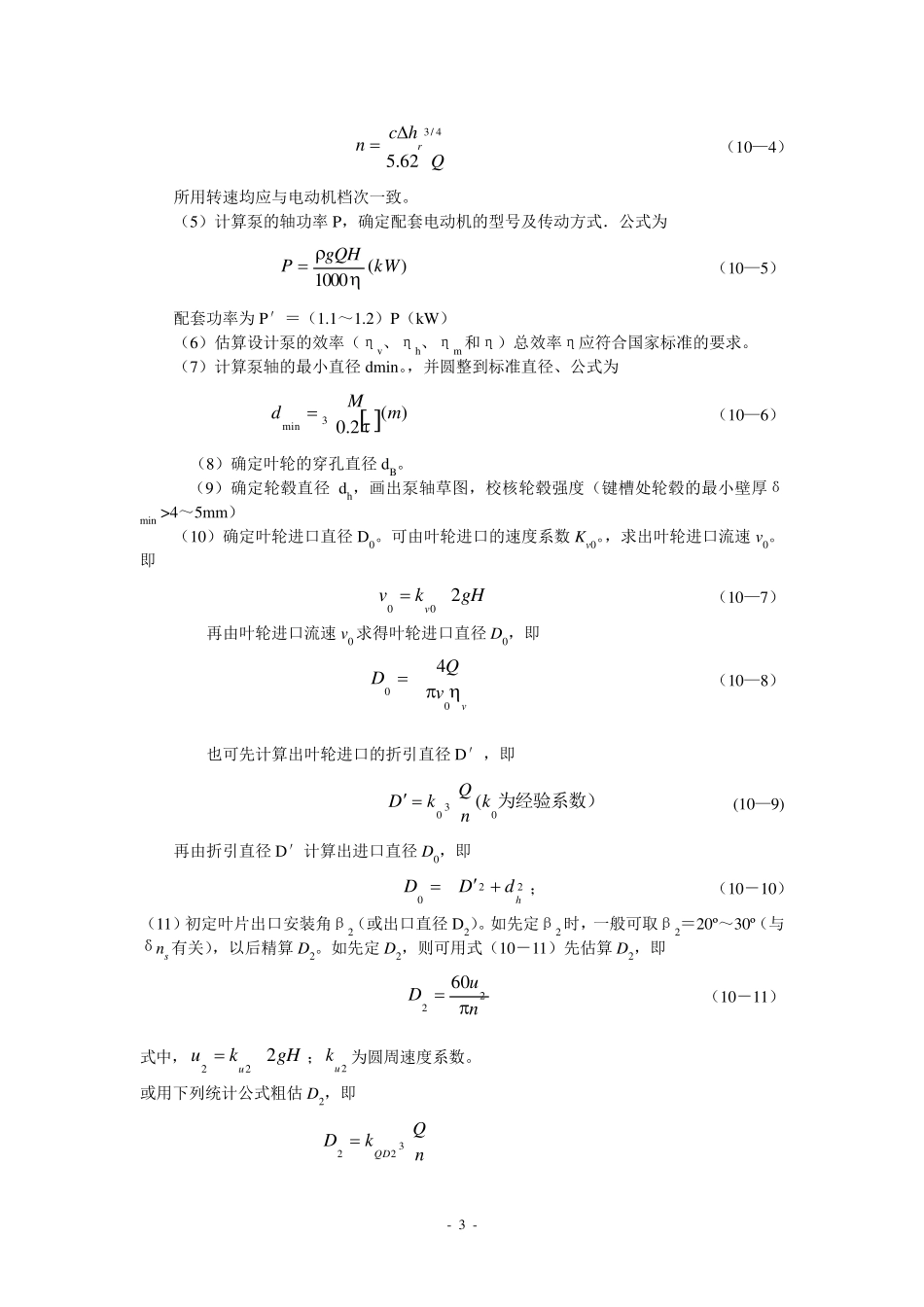

- 1 - 离心泵水力设计 课程设计及指导书 （一）离心泵水力设计任务书 1 设计目的 掌握离心式叶轮和进、出水室水力设计的基本原理和基本方法．加深对课堂知识的理解，培养学生进行产品设计、水泵改造及科学研究等方面的工作能力。 2 设计参数及有关资料 （1）泵的设计参数：（可自选一组参数设计，也可参照给出的参数变更局部参数设计，每个人必须选择不同的参数进行设计） 流量Q( m3/h) 扬程H( m) 转速n (r/min) 效率η(％) 汽蚀比转数c 1 145 48 2900 80 900 2 140 50 2900 82 950 3 155 55 2900 85 850 4 150 60 2900 78 880 5 160 65 2900 75 800 6 180 70 2900 70 920 7 175 75 2900 88 820 8 66 24 143 81 900 1. mhrpmnmHhmQa3.3,2900,60,/373 2. mhrpmnmHhmQa44.5,1450,16,/903 3. 900,1430,24,/663CrpmnmHhmQ 4. 900%,80,2900,48,/1453CrpmnmHhmQ 5. m5,2970,5.18,/12SZHrpmnmHslQ泵的安装高度 6. mhrpmnmHslQr13.2,2870,10,/3.2 7. mrpmnmHhmQ6.2h,1450,5.32,/170r3 8. %60,2h,2900,20,/20r3mrpmnmHhmQ （2）工作条件：抽送常温清水。 （3）配用动力：用电动机作为工作动力。 3 设计内容及要求 （1）设计内容。包括以下几个方面： - 2 - l）、离心泵结构方案的确定。 2）、离心泵水力过流部件（进水室、叶轮、压水室）主要几何参数的选择和计算。 3）、叶轮轴面投影图的绘制。 4）、螺旋形压水室水力设计。 （2）要求。包括以下几个方面： l）、用速度系数法和解析计算法进行离心泵水力设计。 2）、绘出压水室设计图。 3）、编写设计计算说明书。 4 设计成果要求 （1 ）计算说明书应做到字迹工整、书面整洁、层次分明、文理通顺。文中所引用的重要公式、论点及结论均应交待依据。 （2 ）设计说明书中应包括计算、表格和插图（图表统一编号）配以目录和参考文献目 录等内容统一装订成册。 （3 ）设计图纸要图面整洁、尺寸准确、线条匀称。 （4 ）手绘一张离心泵的总装简图，标注出主要的零部件的名称。 （二）离心泵水力设计指导书 设计者应根据设计任务书中给定的设计参数，参考有关设计资料，在规定的时间内完 成任务书中提出的具体要求。 提出以下设计步骤，供设计者参考。 （1）计算泵的比转数 ns，确定泵的结构方案。公式...
