离心泵设计讲解

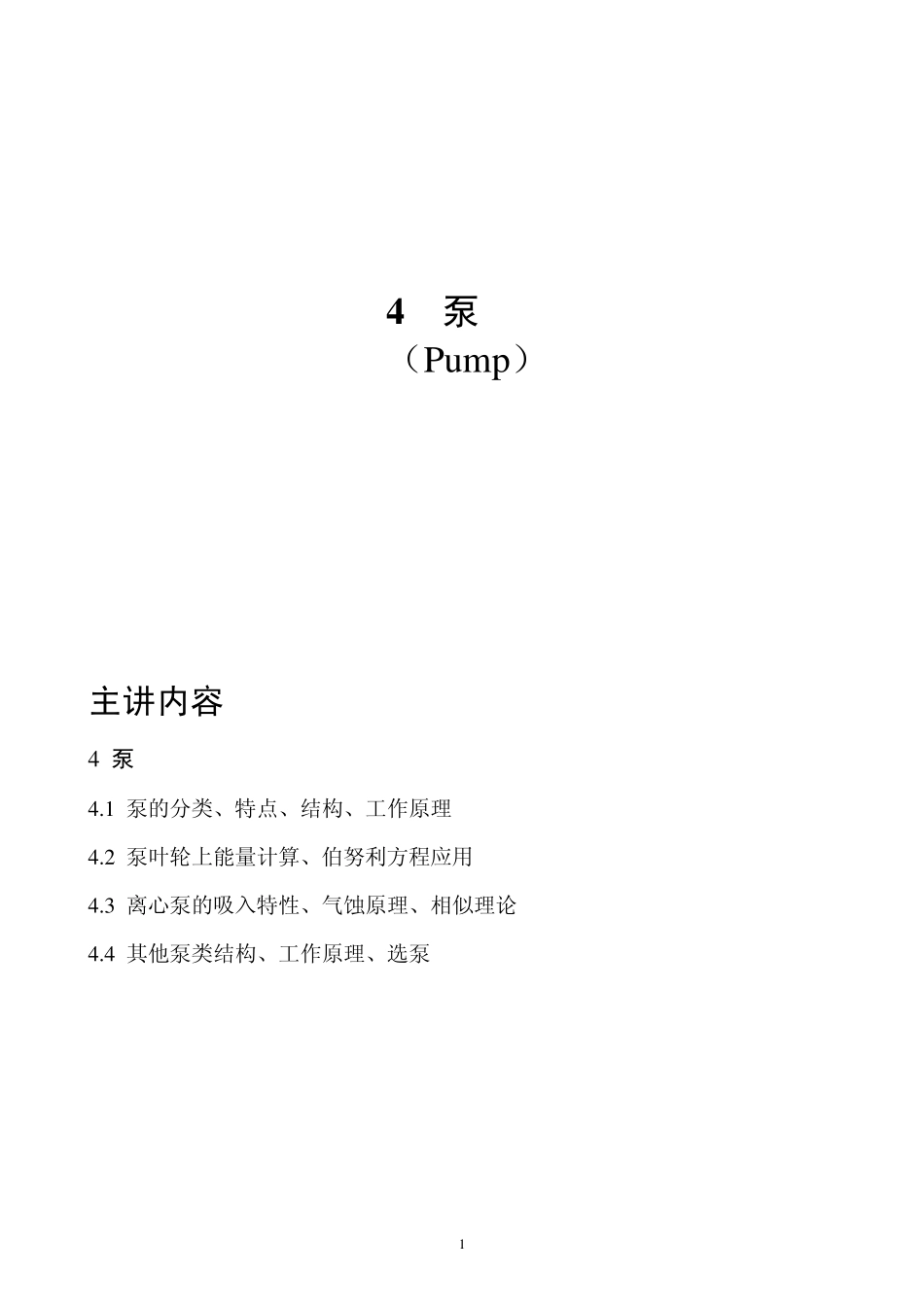

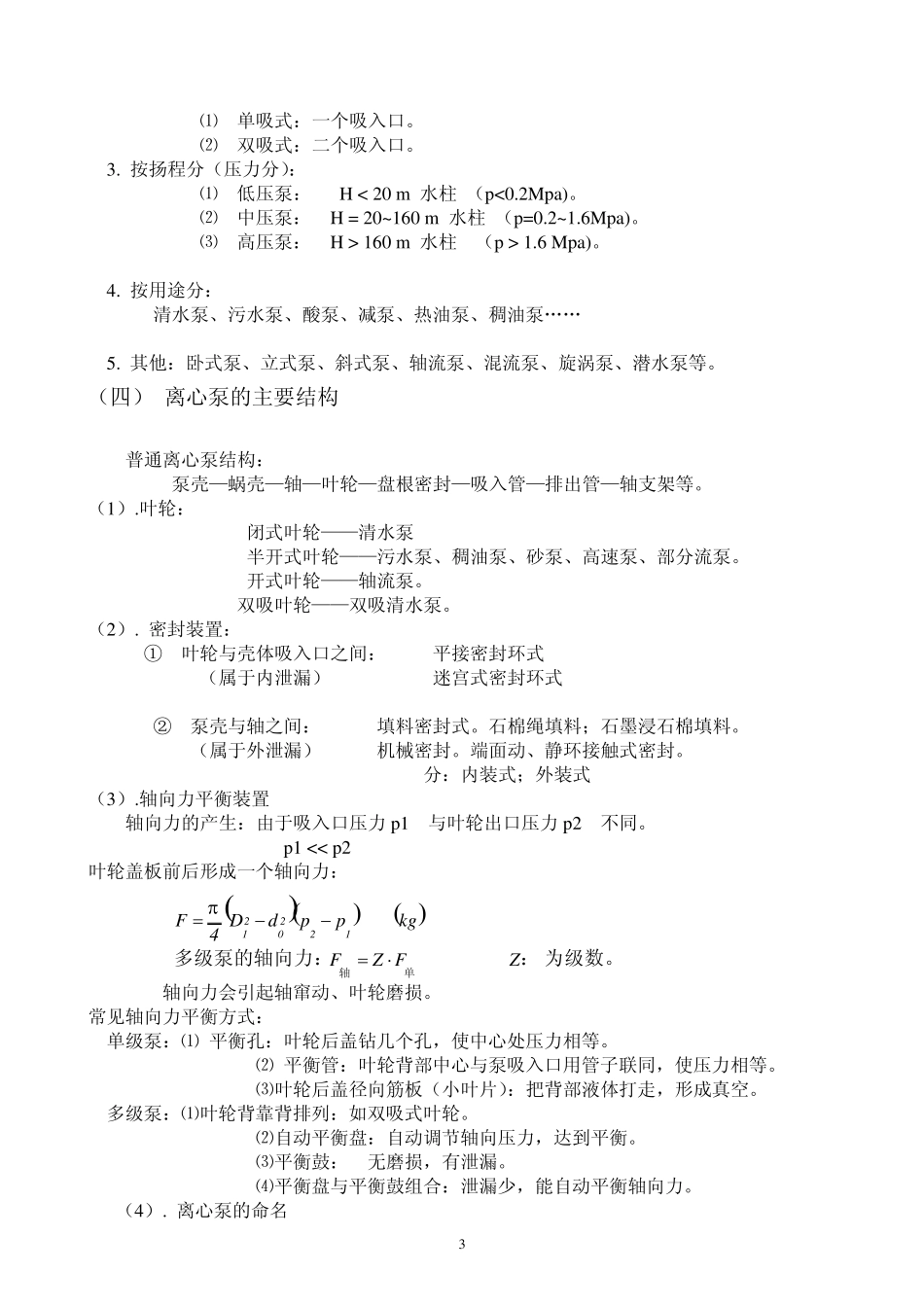

1 4 泵 （Pump） 主讲内容 4 泵 4.1 泵的分类、特点、结构、工作原理 4.2 泵叶轮上能量计算、伯努利方程应用 4.3 离心泵的吸入特性、气蚀原理、相似理论 4.4 其他泵类结构、工作原理、选泵 2 4 . 泵 Pump 4 .1 概 述 •泵——用来输送液体的叶轮机械。即把机械能转换为液体能的叶轮机械。 •（一）泵的种类 离心式 centrifugal pump vane pump 轴流式 axial-fiow pump 叶轮式 —— 混流式 mixed-flow pump (透平式) 旋涡式 turbulence pump turbine 往复式 ：活塞泵；柱塞泵；隔膜泵 泵 容积式—— 回转式 ：齿轮泵；螺杆泵；滑片泵；罗茨泵； 滚动活塞泵；摇摆转子泵；……. 其他类型 ：喷射泵；震动泵；水锤泵；真空泵；酸蛋…… 泵的种类很多，应用面很广，属于通用机械，各部门都离不开泵，特别是离心泵。如：水利、农业、化工、石油、采矿、造船、城市、环保、医药、卫生、军事、交通、各类厂矿等。其中离心泵占 95%以上。 •一.离心泵的工作原理 • 与离心式压缩机工作原理相同。 • 靠叶轮的高速旋转，由叶片拨动液体旋转，使液体产生离心力，离心力使液体产生动能和压能，实现机械能向液压能（液力能）的转化。 • 吸入原理：叶轮中心被吸空后，形成真空，液体在外界大气压力的作用下，推动液体沿吸入管进入泵轮。 •二.离心泵的特点 优点：⑴ 排量大、平稳均匀。 ⑵ 结构简单、紧凑，尺寸小，重量轻。制造安装成本低。 ⑶ 易损件少，检修、管理和使用方便。 ⑷ 可与高速电机直接驱动，速度越高，压头越高。 ⑸ 容易实现多级，满足高压头。 缺点：⑴ 不适应小流量工况。 ⑵ 同功率下没有往复式泵的压力高。 ⑶ 输送高粘度、含砂、杂质液体的问题多。 ⑷ 泵吸入管与泵腔内需要灌满液体后启动。 如：高压水泵：11级，H=2300 m 电动潜油离心泵：180、201、330、453、526级，H=2000~3500 m。 高速泵 ： n=10000 r/min , 单级扬程：H=1150 m n=25000 r/min , 单级扬程： H=1760 m （三） 离心泵的分类 1. 按叶轮数目分： ⑴ 单级泵：悬臂式单叶轮结构。 ⑵ 多级泵： 2~526 个叶轮。 2. 按吸入方式分： 3 ⑴ 单吸式：一个吸入口。 ⑵ 双吸式：二个吸入口。 3. 按扬程分（压力分）： ⑴ 低压泵： H < 20 m 水柱 （p<0.2Mpa)。 ⑵ 中压泵： H = 20~160 m 水柱 （p=0.2~1.6Mpa)。 ⑶ 高压泵： H > 160...
