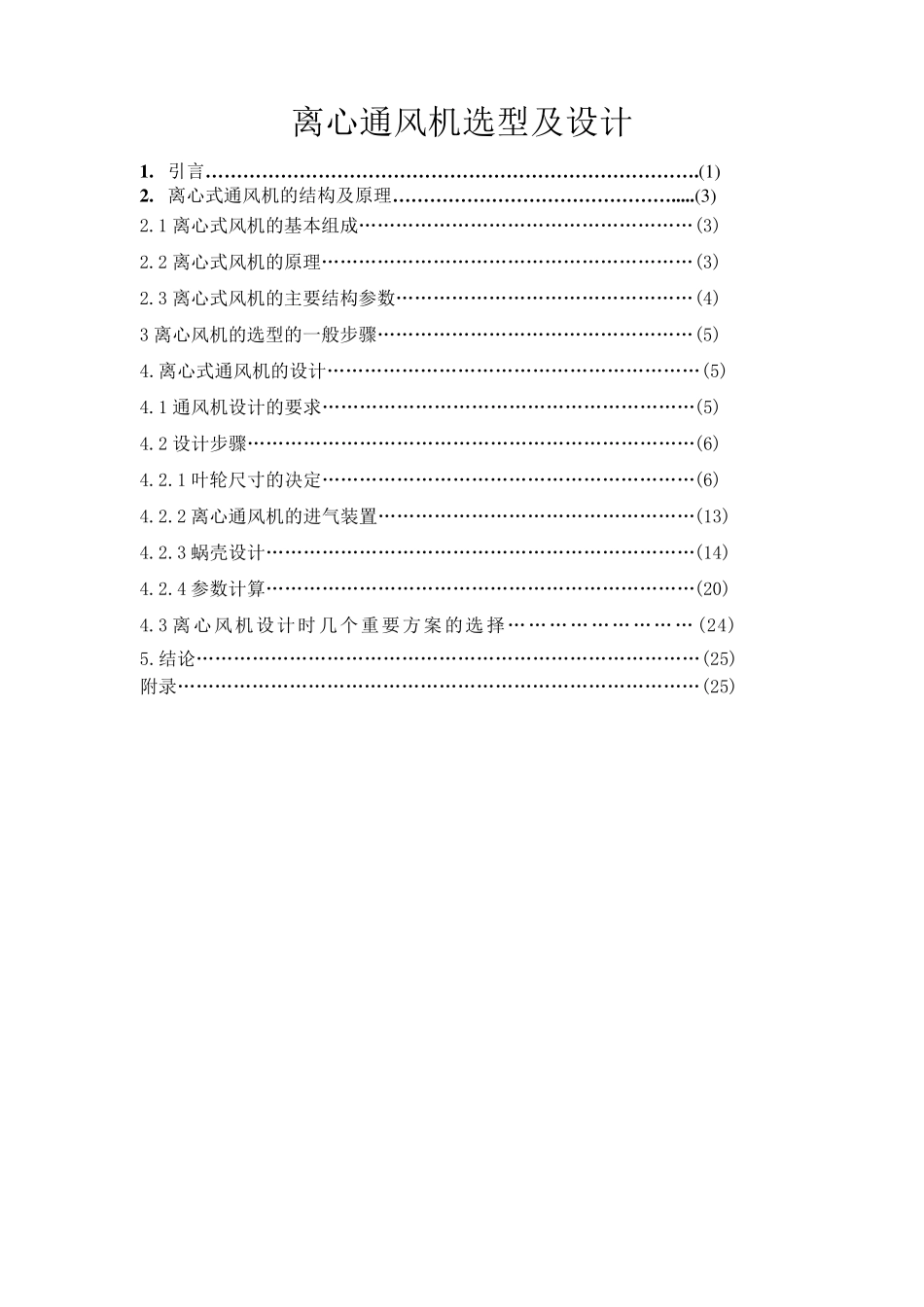

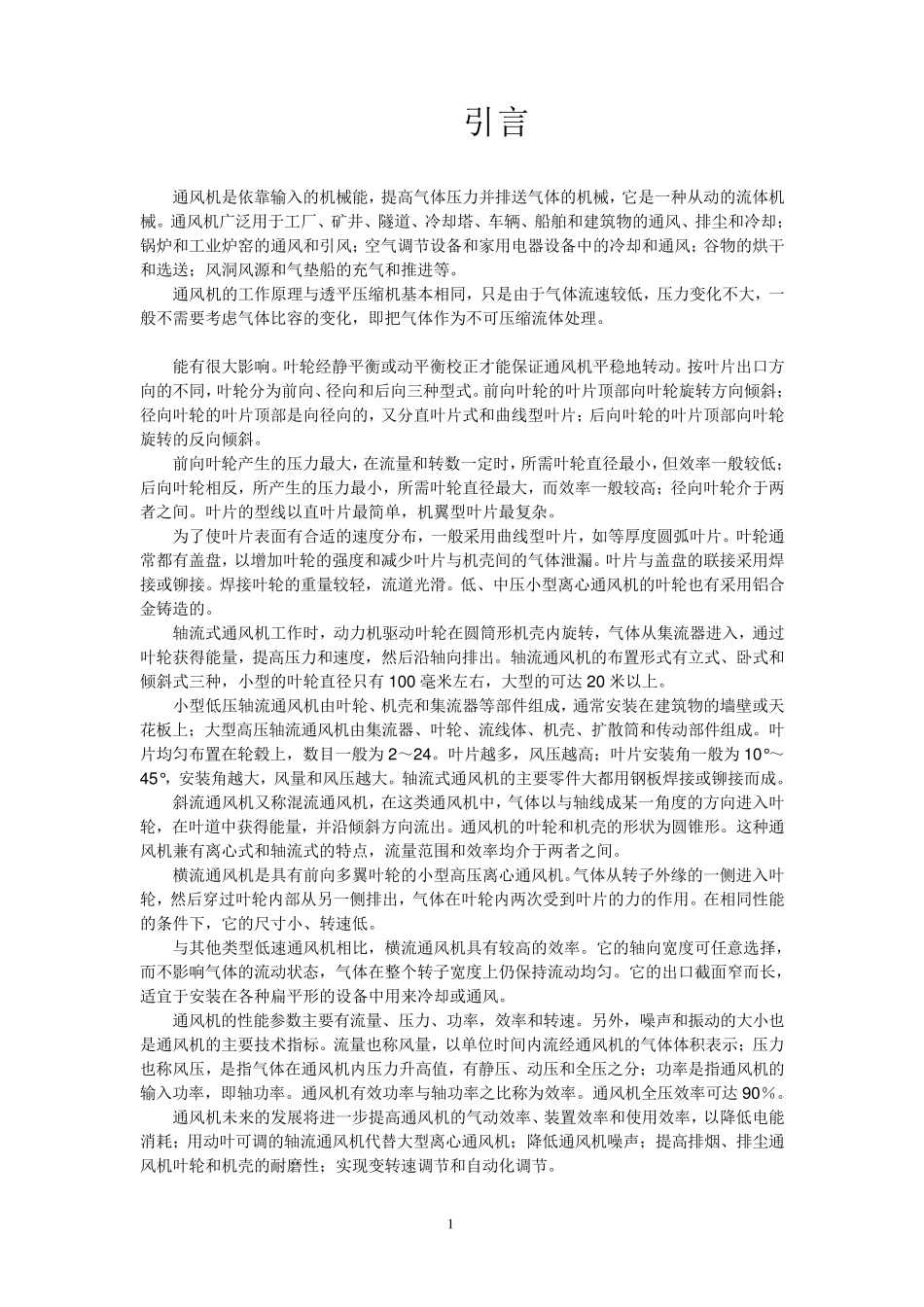

离心通风机选型及设计 1 . 引言…………………………………………………………………… .(1 ) 2 . 离心式通风机的结构及原理……………………………………….....(3 ) 2.1 离心式风机的基本组成………………………………………………(3) 2.2 离心式风机的原理……………………………………………………(3) 2.3 离心式风机的主要结构参数…………………………………………(4) 3 离心风机的选型的一般步骤……………………………………………(5) 4.离心式通风机的设计……………………………………………………(5) 4.1 通风机设计的要求……………………………………………………(5) 4.2 设计步骤………………………………………………………………(6) 4.2.1 叶轮尺寸的决定……………………………………………………(6) 4.2.2 离心通风机的进气装置……………………………………………(13) 4.2.3 蜗壳设计……………………………………………………………(14) 4.2.4 参数计算……………………………………………………………(20) 4.3 离心风机设计时几个重要方案的选择……………………… (24) 5.结论………………………………………………………………………(25) 附录…………………………………………………………………………(25) 1 引言 通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。 通风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。 能有很大影响。叶轮经静平衡或动平衡校正才能保证通风机平稳地转动。按叶片出口方向的不同，叶轮分为前向、径向和后向三种型式。前向叶轮的叶片顶部向叶轮旋转方向倾斜；径向叶轮的叶片顶部是向径向的，又分直叶片式和曲线型叶片；后向叶轮的叶片顶部向叶轮旋转的反向倾斜。 前向叶轮产生的压力最大，在流量和转数一定时，所需叶轮直径最小 ，但 效 率 一般较低；后向叶轮相反，所产生的压力最小 ，所需叶轮直径最大，而 效 率 一般较高；径向叶轮介 于两者 之 间 。叶片的型线以 直叶片最简 单 ，机翼...
