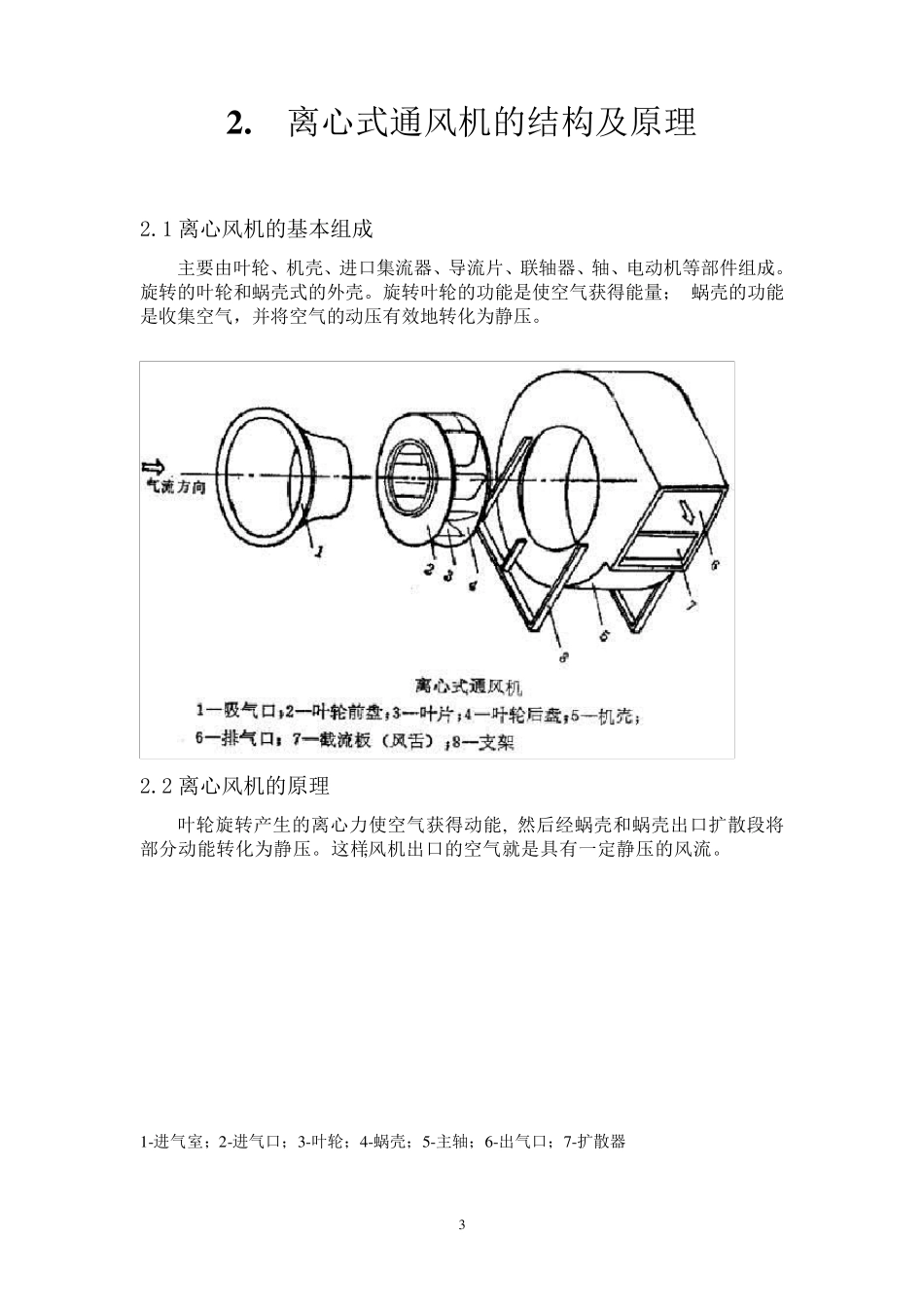

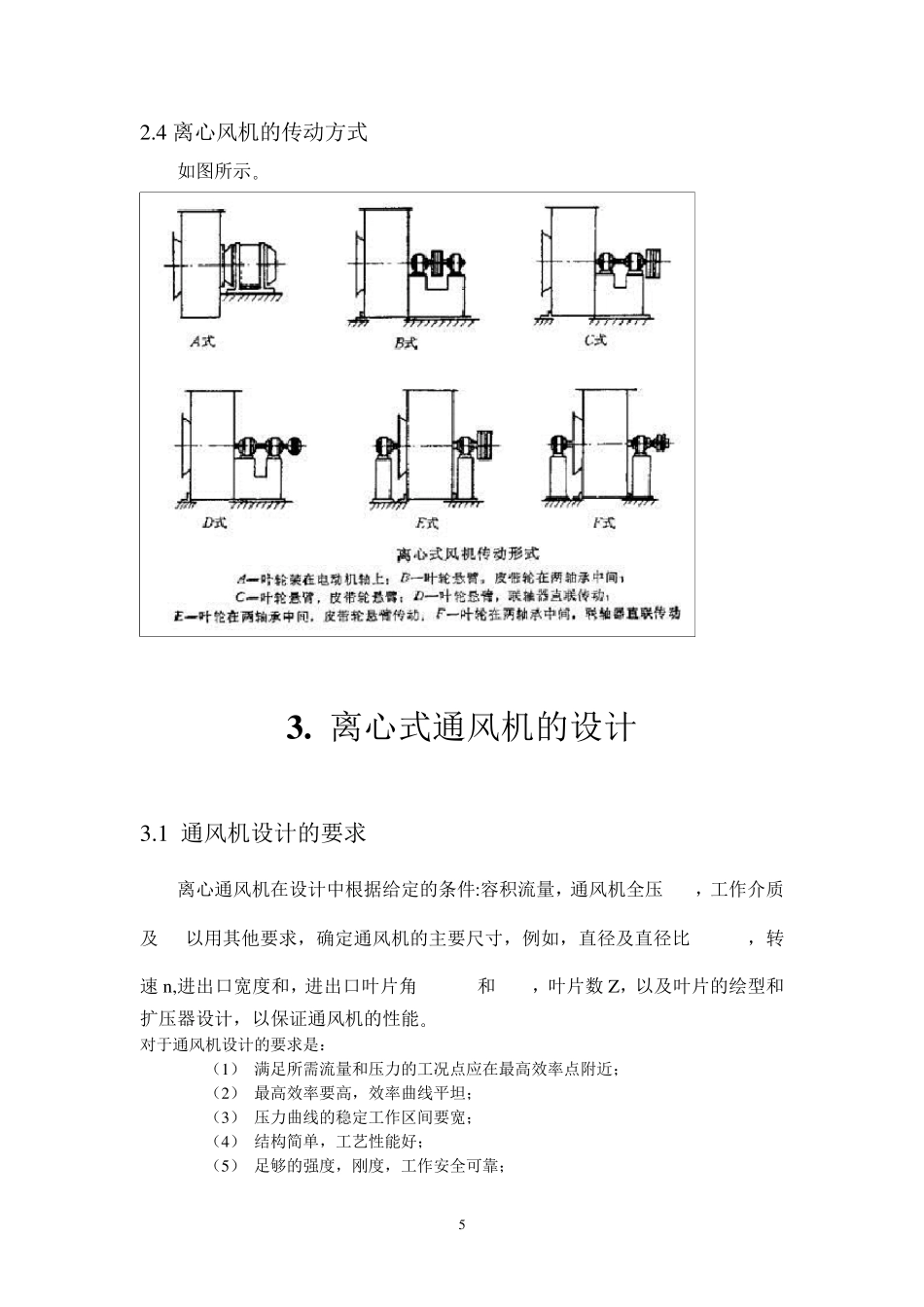

3 2 . 离心式通风机的结构及原理 2.1 离心风机的基本组成 主要由叶轮、机壳、进口集流器、导流片、联轴器、轴、电动机等部件组成。旋转的叶轮和蜗壳式的外壳。旋转叶轮的功能是使空气获得能量; 蜗壳的功能是收集空气,并将空气的动压有效地转化为静压。 2.2 离心风机的原理 叶轮旋转产生的离心力使空气获得动能, 然后经蜗壳和蜗壳出口扩散段将部分动能转化为静压。这样,风机出口的空气就是具有一定静压的风流。 1 -进气室;2 -进气口;3 -叶轮;4 -蜗壳;5 -主轴;6 -出气口;7 -扩散器 4 2.3 离心风机的主要结构参数 如图所示,离心风机的主要结构参数如下。 ①叶轮外径, 常用D 表示; ②叶轮宽度, 常用b 表示; ③叶轮出口角,一般用β表示。叶轮按叶片出口角的不同可分为三种: 前向式──叶片弯曲方向与旋转方向相同, β> 90°(90°~ 160°); 后向式──叶片弯曲方向与旋转方向相反, β< 90°(20°~ 70°); 径向式──叶片出口沿径向安装,β= 90°。 5 2.4 离心风机的传动方式 如图所示。 3 . 离心式通风机的设计 3.1 通风机设计的要求 离心通风机在设计中根据给定的条件:容积流量,通风机全压 ,工作介质 及 以用其他要求,确定通风机的主要尺寸,例如,直径及直径比 ,转速 n,进出口宽度和,进出口叶片角 和 ,叶片数 Z,以及叶片的绘型和扩压器设计,以保证通风机的性能。 对于通风机设计的要求是: (1) 满足所需流量和压力的工况点应在最高效率点附近; (2) 最高效率要高,效率曲线平坦; (3) 压力曲线的稳定工作区间要宽; (4) 结构简单,工艺性能好; (5) 足够的强度,刚度,工作安全可靠; 6 (6) 噪音低; (7) 调节性能好; (8) 尺寸尽量小,重量经; (9) 维护方便。 对于无因次数的选择应注意以下几点: (1) 为保证最高的效率,应选择一个适当的 值来设计。 (2) 选择最大的 值和低的圆周速度,以保证最低的噪音。 (3) 选择最大的值,以保证最小的磨损。 (4) 大时选择最大的 值。 3.2 设计步骤 3. 2.1 叶轮尺寸的决定 叶轮的主要参数: :叶轮外径 :叶轮进口直径; :叶片进口直径; :出口宽度; :进口宽度; :叶片出口安装角; :叶片进口安装角; 7 Z :叶片数 :叶片前盘倾斜角; 一. 最佳进口宽度 在叶轮进口处如果有迴流就造成叶轮中的损失,为此应加速进口流速。一般采用,叶轮进口面积...
