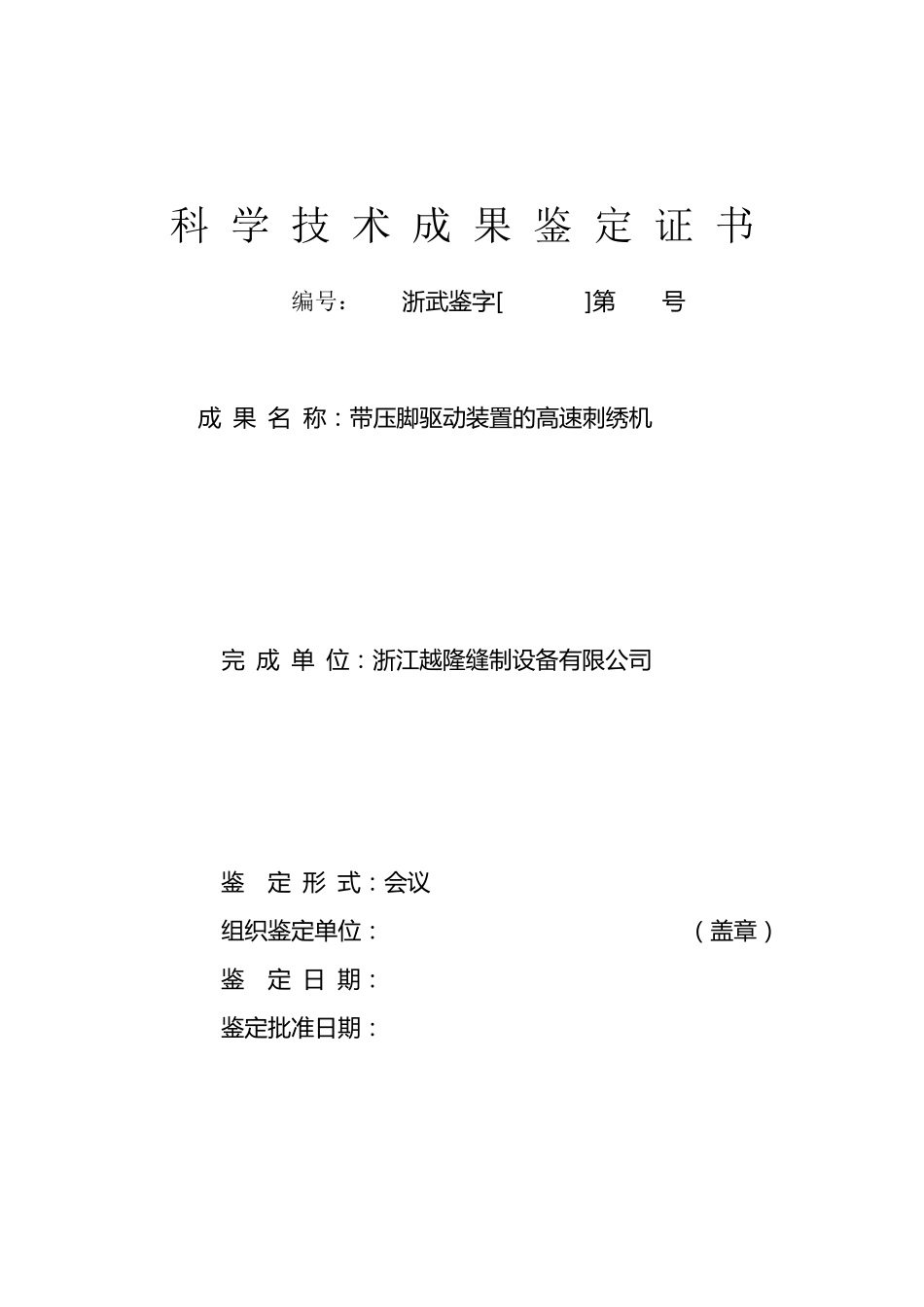

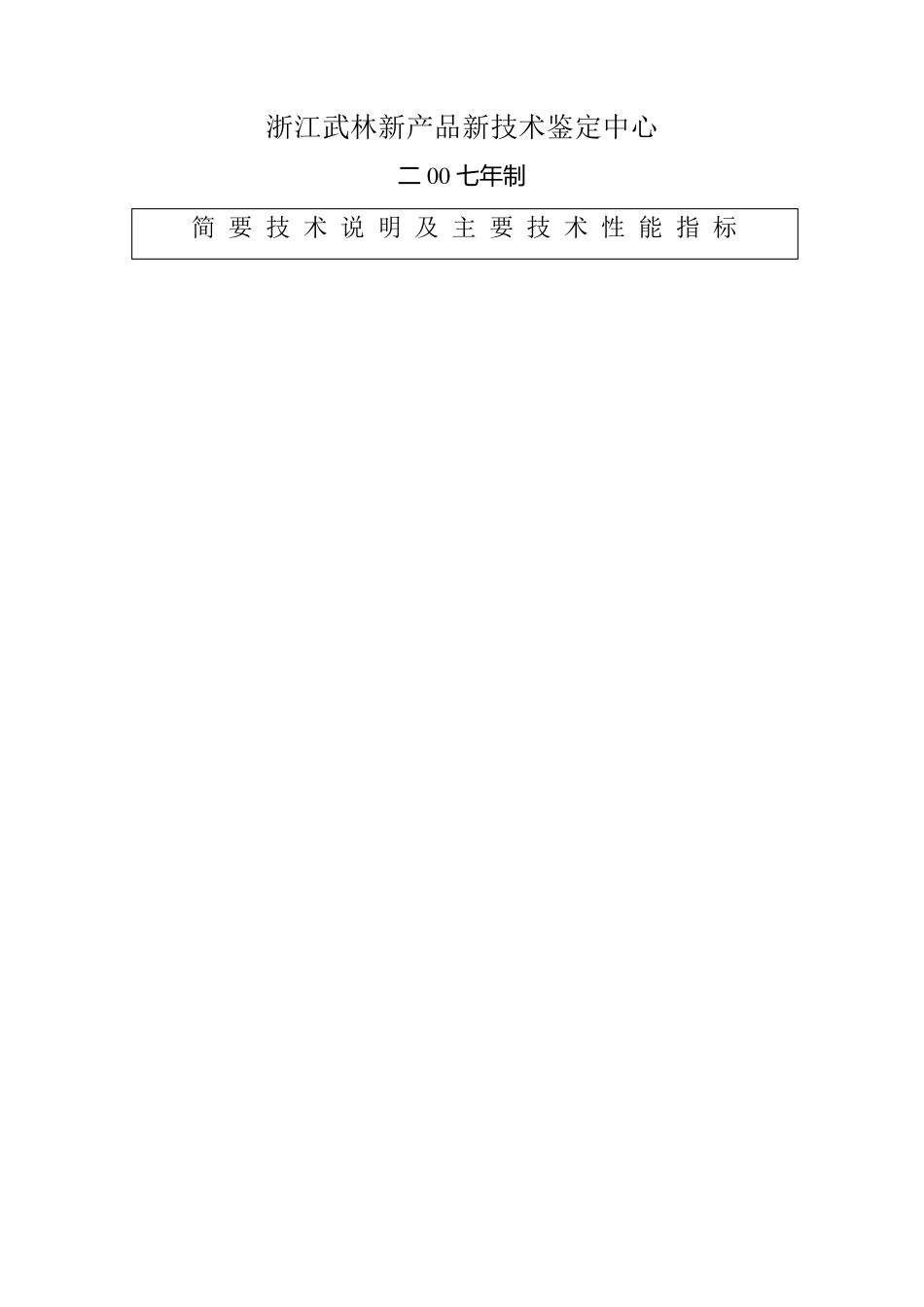

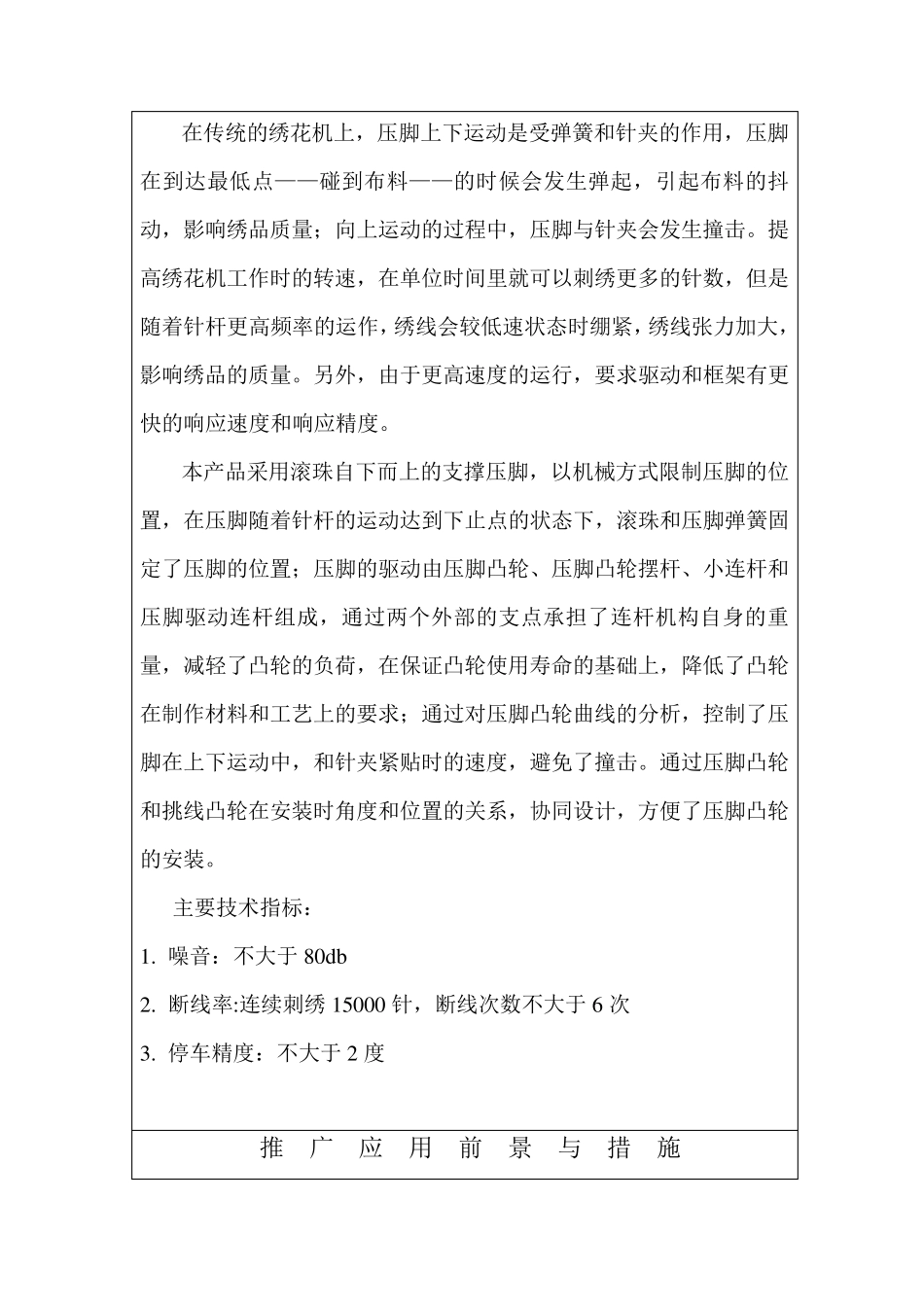

科 学 技 术 成 果 鉴 定 证 书 编号: 浙 武 鉴 字 [ ]第 号 成 果 名 称 : 带 压 脚 驱 动 装 置 的 高 速 刺 绣 机 完 成 单 位 : 浙 江 越 隆 缝 制 设 备 有 限 公 司 鉴 定 形 式 : 会议 组织鉴 定 单 位 : (盖章) 鉴 定 日 期: 鉴 定 批准日期: 浙江武林新产品新技术鉴定中心 二 0 0 七年制 简 要 技 术 说 明 及 主 要 技 术 性 能 指 标 在传统的绣花机上,压脚上下运动是受弹簧和针夹的作用,压脚在到达最低点——碰到布料——的时候会发生弹起,引起布料的抖动,影响绣品质量;向上运动的过程中,压脚与针夹会发生撞击。提高绣花机工作时的转速,在单位时间里就可以刺绣更多的针数,但是随着针杆更高频率的运作,绣线会较低速状态时绷紧,绣线张力加大,影响绣品的质量。另外,由于更高速度的运行,要求驱动和框架有更快的响应速度和响应精度。 本产品采用滚珠自下而上的支撑压脚,以机械方式限制压脚的位置,在压脚随着针杆的运动达到下止点的状态下,滚珠和压脚弹簧固定了压脚的位置;压脚的驱动由压脚凸轮、压脚凸轮摆杆、小连杆和压脚驱动连杆组成,通过两个外部的支点承担了连杆机构自身的重量,减轻了凸轮的负荷,在保证凸轮使用寿命的基础上,降低了凸轮在制作材料和工艺上的要求;通过对压脚凸轮曲线的分析,控制了压脚在上下运动中,和针夹紧贴时的速度,避免了撞击。通过压脚凸轮和挑线凸轮在安 装 时角 度和位置的关 系 ,协 同 设 计 ,方便 了压脚凸轮的安 装 。 主 要技 术 指 标 : 1. 噪 音 : 不 大于 80d b 2. 断 线率:连续 刺绣15000 针,断 线次 数不 大于 6 次 3. 停 车 精度: 不 大于 2 度 推 广 应 用 前 景 与 措 施 绣花机作为一种现代缝制设备,已经得到广泛应用。作为一种工业化生产的设备,绣花机的工作效率和工作效果一直是业界努力的目标。在传统的绣花机上,压脚上下运动是受弹簧和针夹的作用,压脚在到达最低点——碰到布料——的时候会发生弹起,引起布料的抖动,影响绣品质量;向上运动的过程中,压脚与针夹会发生撞击。 提高绣花机工作时的转速,在单位时间里就可以刺绣更多的针数,但是随着针杆更高频率的运作,绣线会较低速状态时绷紧,绣线张力加大,影响绣品的质量。另外,由于更高速度的运行,要求驱动和框架有更快的响应速...
