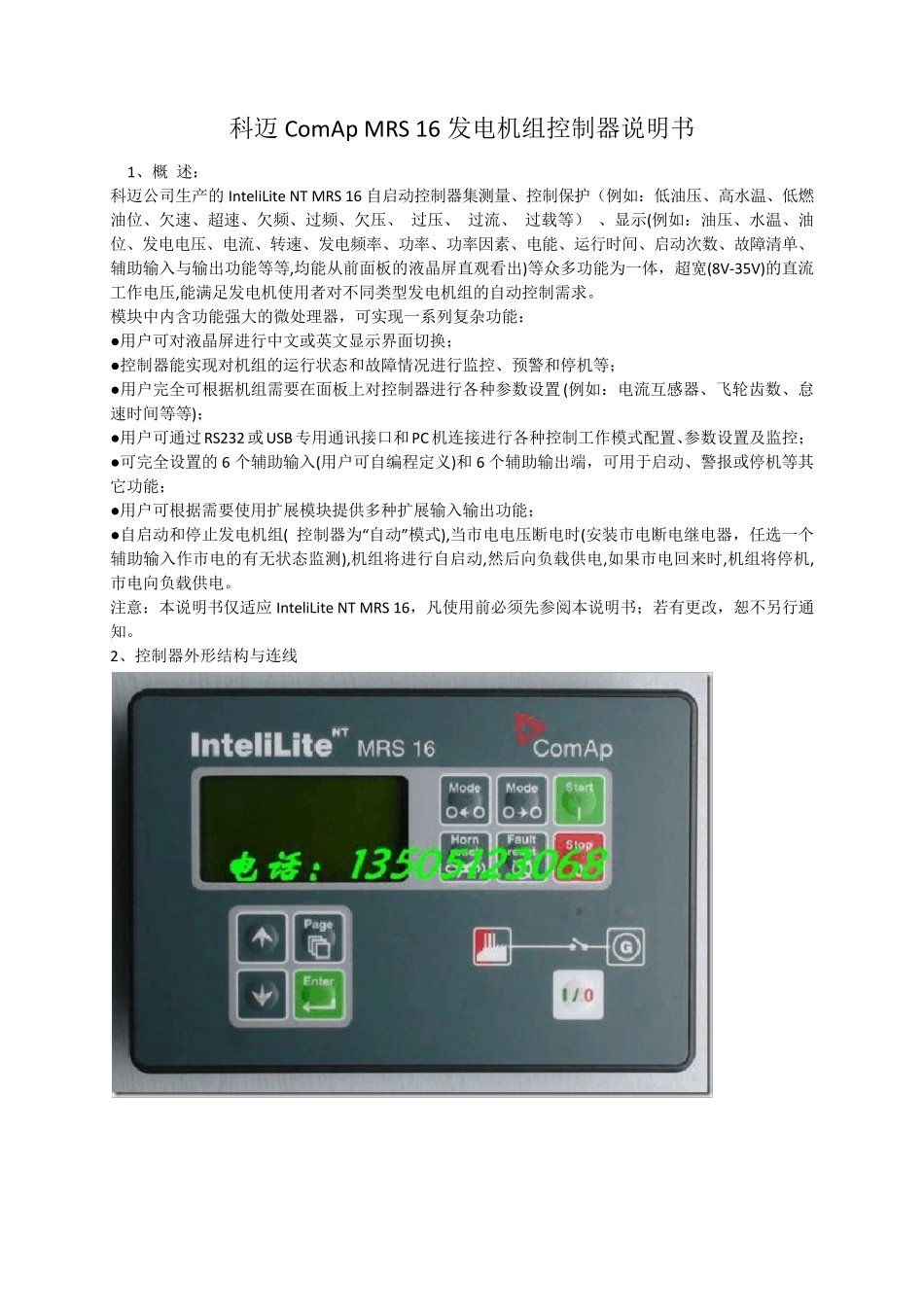

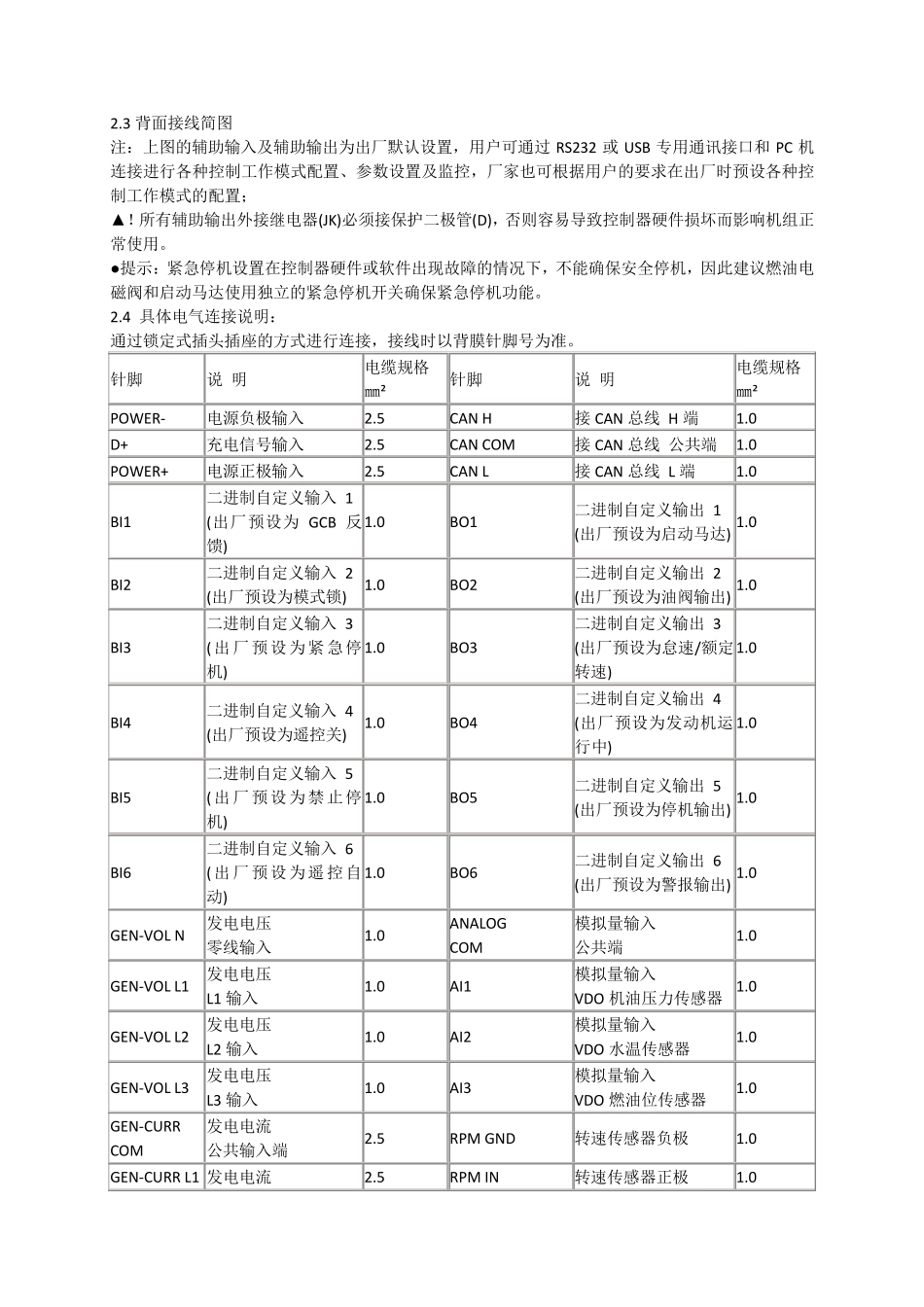

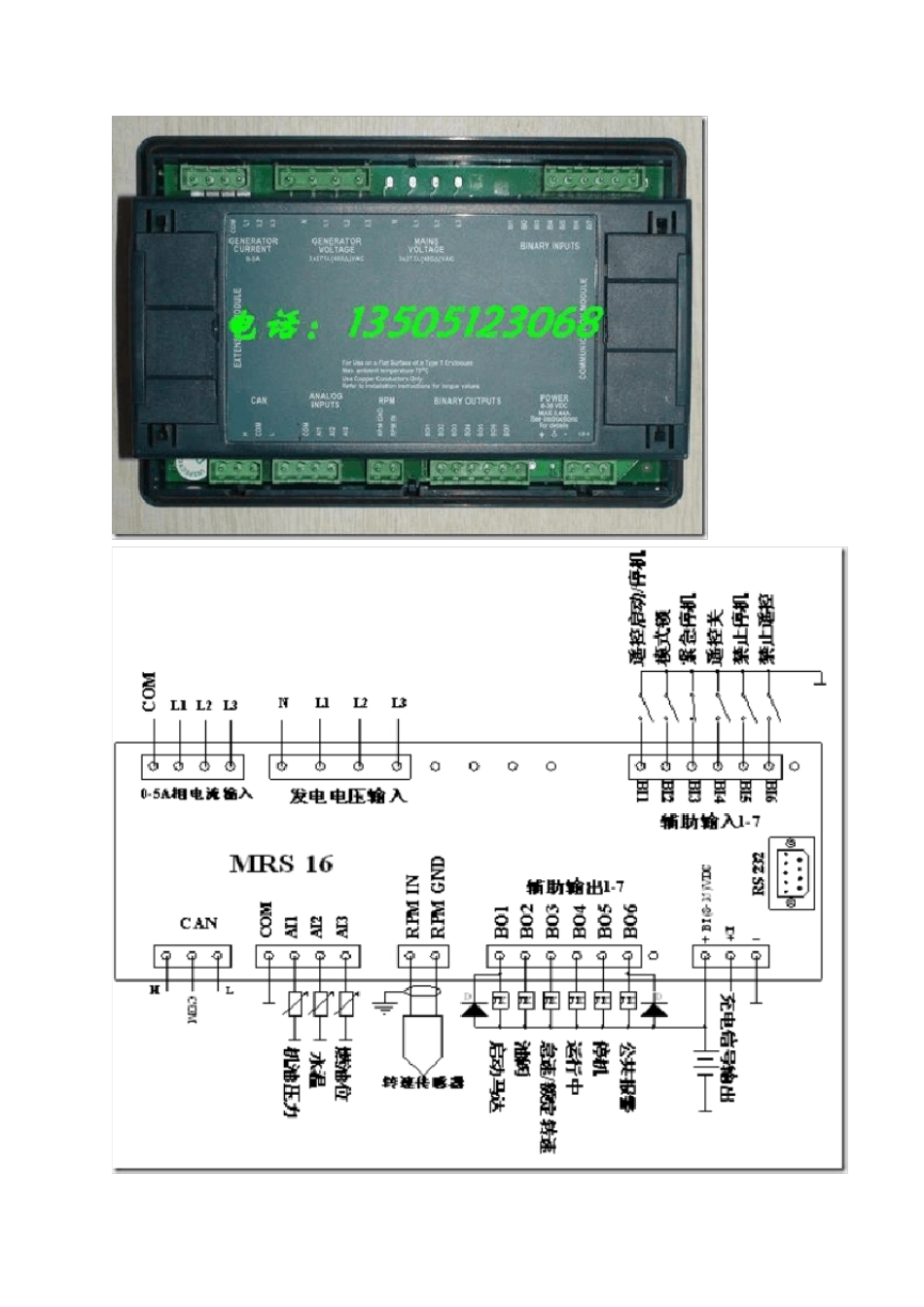

科迈ComAp MRS 16 发电机组控制器说明书 1、概 述： 科迈公司生产的 InteliLite NT MRS 16 自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、 过压、 过流、 过载等） 、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。 模块中内含功能强大的微处理器，可实现一系列复杂功能： ●用户可对液晶屏进行中文或英文显示界面切换； ●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等； ●用户完全可根据机组需要在面板上对控制器进行各种参数设置 (例如：电流互感器、飞轮齿数、怠速时间等等)； ●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控； ●可完全设置的 6 个辅助输入(用户可自编程定义)和 6 个辅助输出端，可用于启动、警报或停机等其它功能； ●用户可根据需要使用扩展模块提供多种扩展输入输出功能； ●自启动和停止发电机组( 控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。 注意：本说明书仅适应 InteliLite NT MRS 16，凡使用前必须先参阅本说明书；若有更改，恕不另行通知。 2、控制器外形结构与连线 2.3 背面接线简图 注：上图的辅助输入及辅助输出为出厂默认设置，用户可通过RS232 或USB 专用通讯接口和PC 机连接进行各种控制工作模式配置、参数设置及监控，厂家也可根据用户的要求在出厂时预设各种控制工作模式的配置； ▲！所有辅助输出外接继电器(JK)必须接保护二极管(D)，否则容易导致控制器硬件损坏而影响机组正常使用。 ●提示：紧急停机设置在控制器硬件或软件出现故障的情况下，不能确保安全停机，因此建议燃油电磁阀和启动马达使用独立的紧急停机开关确保紧急停机功能。 2.4 具体电气连接说明： 通过锁定式插头插座的方式进行连接，接线时以背膜针脚号为准。 针脚 说 明 电缆规格 ㎜² 针脚 说 明 电缆规格 ㎜² POWER- 电源负极输入 2.5 CAN H 接CAN 总线 H 端 1.0 D+ 充电信号...
