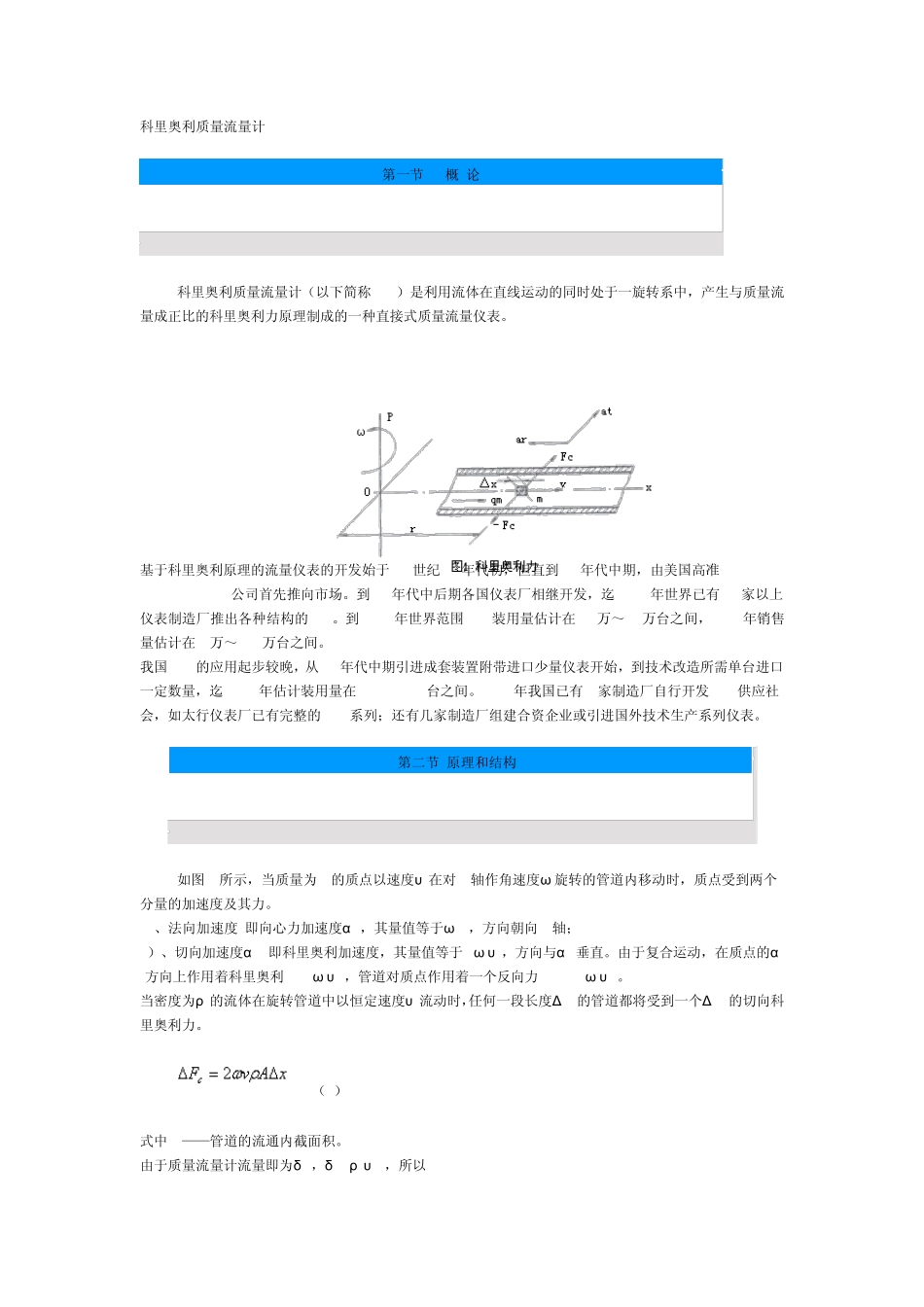

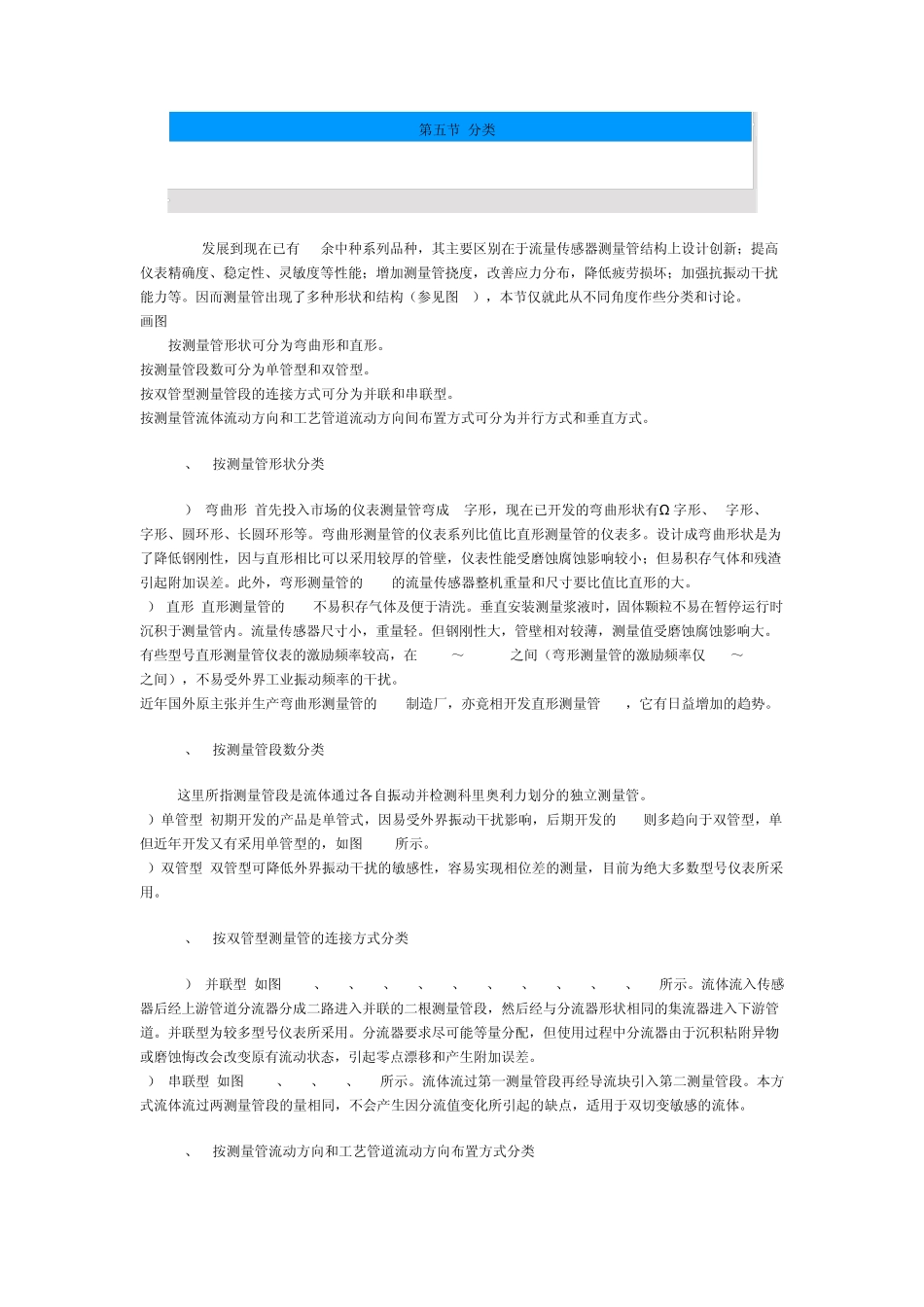

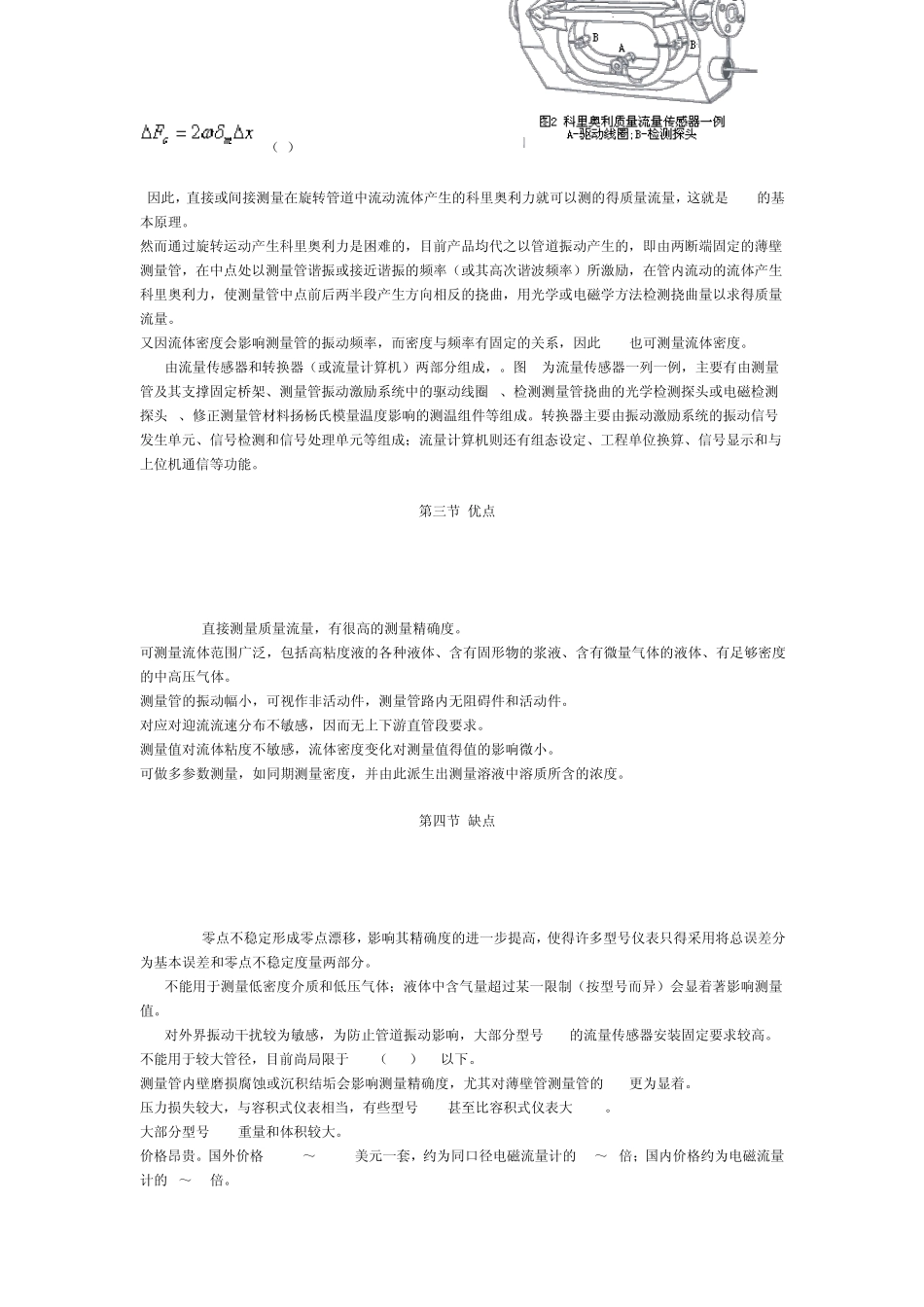

科里奥利质量流量计 第一节 概 论 科里奥利质量流量计(以下简称 CMF)是利用流体在直线运动的同时处于一旋转系中,产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。 基于科里奥利原理的流量仪表的开发始于 20世纪 50年代初,但直到 70年代中期,由美国高准(MicroMotion)公司首先推向市场。到 80年代中后期各国仪表厂相继开发,迄 1995年世界已有 40家以上仪表制造厂推出各种结构的 CMF。到 1995年世界范围 CMF装用量估计在 18万~20万台之间,1995年销售量估计在 4万~4.5万台之间。 我国 CMF的应用起步较晚,从 80年代中期引进成套装置附带进口少量仪表开始,到技术改造所需单台进口一定数量,迄 1997年估计装用量在 3500~4500台之间。1997年我国已有 4家制造厂自行开发 CMF供应社会,如太行仪表厂已有完整的 IZL系列;还有几家制造厂组建合资企业或引进国外技术生产系列仪表。 第二节 原理和结构 如图1所示,当质量为m的质点以速度υ 在对p轴作角速度ω 旋转的管道内移动时,质点受到两个分量的加速度及其力。 1)、法向加速度 即向心力加速度αr,其量值等于ω 2r,方向朝向 P轴; 2)、切向加速度αt 即科里奥利加速度,其量值等于 2ω υ ,方向与αr垂直。由于复合运动,在质点的αt方向上作用着科里奥利 Fc=2ω υm,管道对质点作用着一个反向力-Fc= -2ω υm。 当密度为ρ 的流体在旋转管道中以恒定速度υ 流动时,任何一段长度Δ x的管道都将受到一个Δ Fc的切向科里奥利力。 (1) 式中 A——管道的流通内截面积。 由于质量流量计流量即为δm,δm=ρ υ A,所以 (2) 因此,直接或间接测量在旋转管道中流动流体产生的科里奥利力就可以测的得质量流量,这就是 CMF的基本原理。 然而通过旋转运动产生科里奥利力是困难的,目前产品均代之以管道振动产生的,即由两断端固定的薄壁测量管,在中点处以测量管谐振或接近谐振的频率(或其高次谐波频率)所激励,在管内流动的流体产生科里奥利力,使测量管中点前后两半段产生方向相反的挠曲,用光学或电磁学方法检测挠曲量以求得质量流量。 又因流体密度会影响测量管的振动频率,而密度与频率有固定的关系,因此 CMF也可测量流体密度。 CMF由流量传感器和转换器(或流量计算机)两部分组成,。图 2为流量传感器一列一例,主要有由测量管及其支撑固定桥架、测量管振动激励系统中的驱动线圈 A、检测测量管挠...
