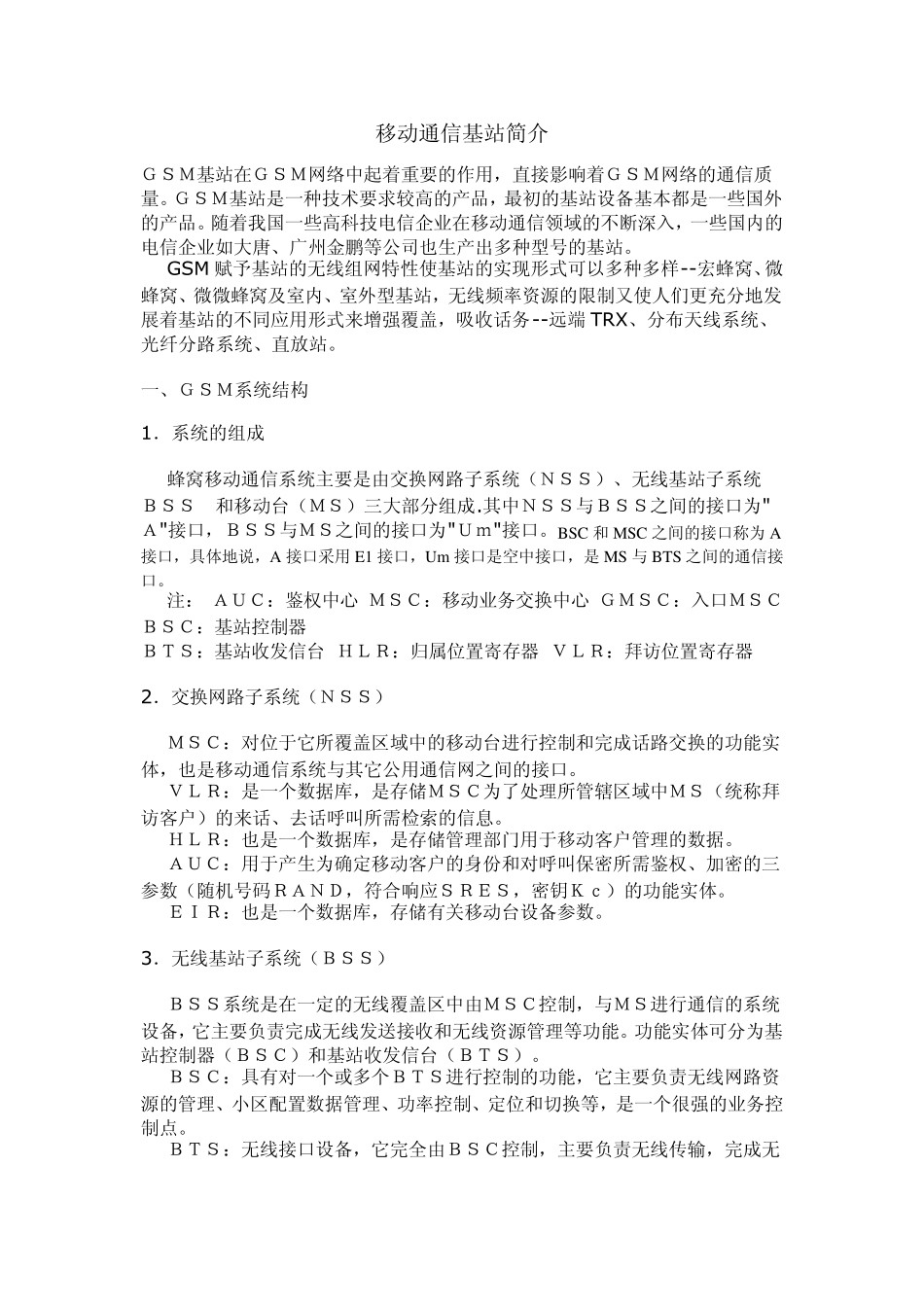

移动通信基站简介VIP专享

移动通信基站简介 ＧＳＭ基站在ＧＳＭ网络中起着重要的作用，直接影响着ＧＳＭ网络的通信质量。ＧＳＭ基站是一种技术要求较高的产品，最初的基站设备基本都是一些国外的产品。随着我国一些高科技电信企业在移动通信领域的不断深入，一些国内的电信企业如大唐、广州金鹏等公司也生产出多种型号的基站。 GSM 赋予基站的无线组网特性使基站的实现形式可以多种多样--宏蜂窝、微蜂窝、微微蜂窝及室内、室外型基站，无线频率资源的限制又使人们更充分地发展着基站的不同应用形式来增强覆盖，吸收话务--远端 TRX、分布天线系统、光纤分路系统、直放站。 一、ＧＳＭ系统结构 1．系统的组成 蜂窝移动通信系统主要是由交换网路子系统（ＮＳＳ）、无线基站子系统ＢＳＳ和移动台（ＭＳ）三大部分组成.其中ＮＳＳ与ＢＳＳ之间的接口为"Ａ"接口，ＢＳＳ与ＭＳ之间的接口为"Ｕｍ"接口。BSC 和 MSC 之间的接口称为 A接口，具体地说，A 接口采用E1 接口，Um 接口是空中接口，是MS 与 BTS 之间的通信接口。 注： ＡＵＣ：鉴权中心 ＭＳＣ：移动业务交换中心 ＧＭＳＣ：入口ＭＳＣ ＢＳＣ：基站控制器 ＢＴＳ：基站收发信台 ＨＬＲ：归属位置寄存器 ＶＬＲ：拜访位置寄存器 2．交换网路子系统（ＮＳＳ） ＭＳＣ：对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。 ＶＬＲ：是一个数据库，是存储ＭＳＣ为了处理所管辖区域中ＭＳ（统称拜访客户）的来话、去话呼叫所需检索的信息。 ＨＬＲ：也是一个数据库，是存储管理部门用于移动客户管理的数据。 ＡＵＣ：用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数（随机号码ＲＡＮＤ，符合响应ＳＲＥＳ，密钥Ｋｃ）的功能实体。 ＥＩＲ：也是一个数据库，存储有关移动台设备参数。 3．无线基站子系统（ＢＳＳ） ＢＳＳ系统是在一定的无线覆盖区中由ＭＳＣ控制，与ＭＳ进行通信的系统设备，它主要负责完成无线发送接收和无线资源管理等功能。功能实体可分为基站控制器（ＢＳＣ）和基站收发信台（ＢＴＳ）。 ＢＳＣ：具有对一个或多个ＢＴＳ进行控制的功能，它主要负责无线网路资源的管理、小区配置数据管理、功率控制、定位和切换等，是一个很强的业务控制点。 ＢＴＳ：无线接口设备，它完全由ＢＳＣ控制，主要负责无线传输，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。 二、ＢＴＳ结构...
