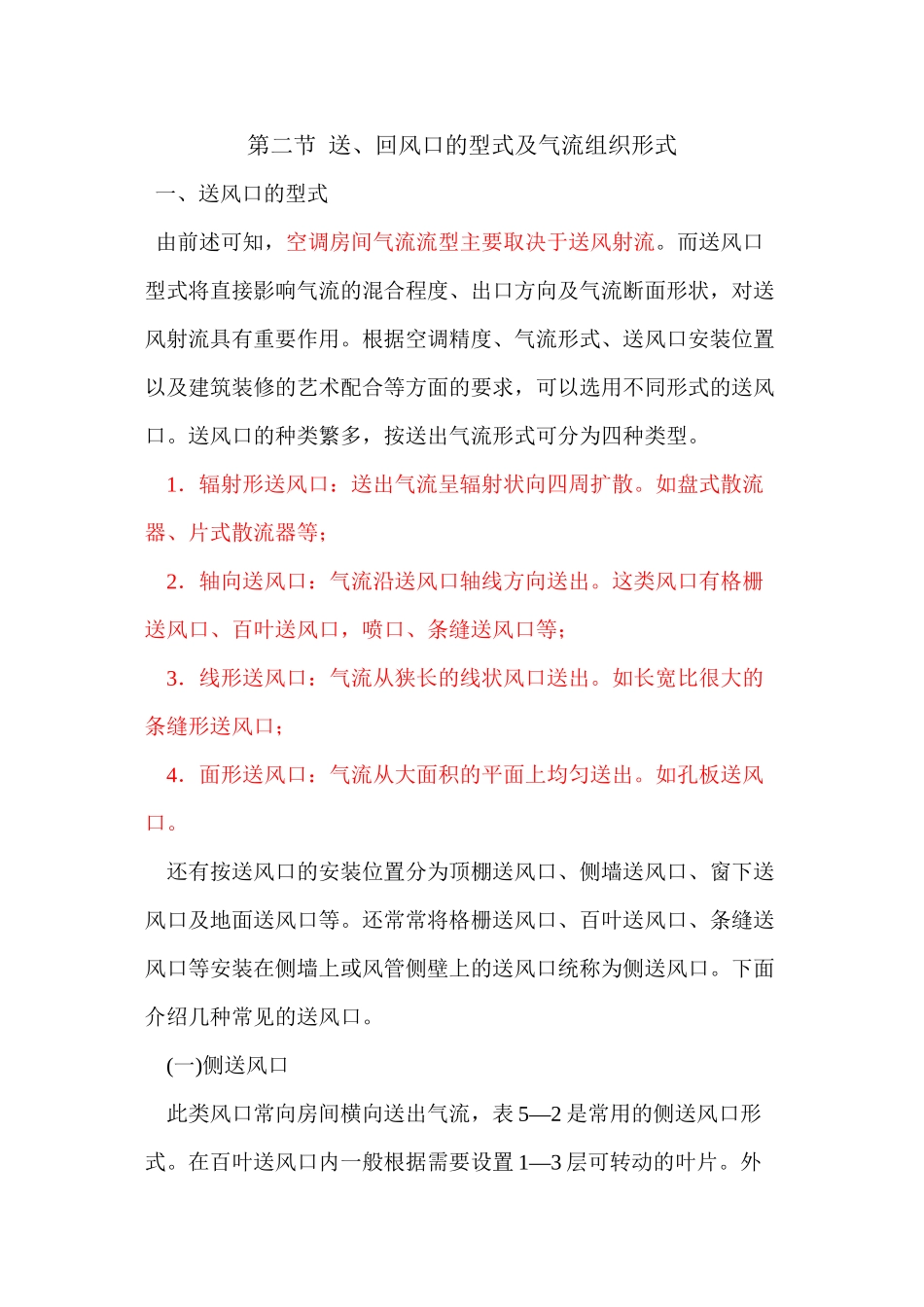

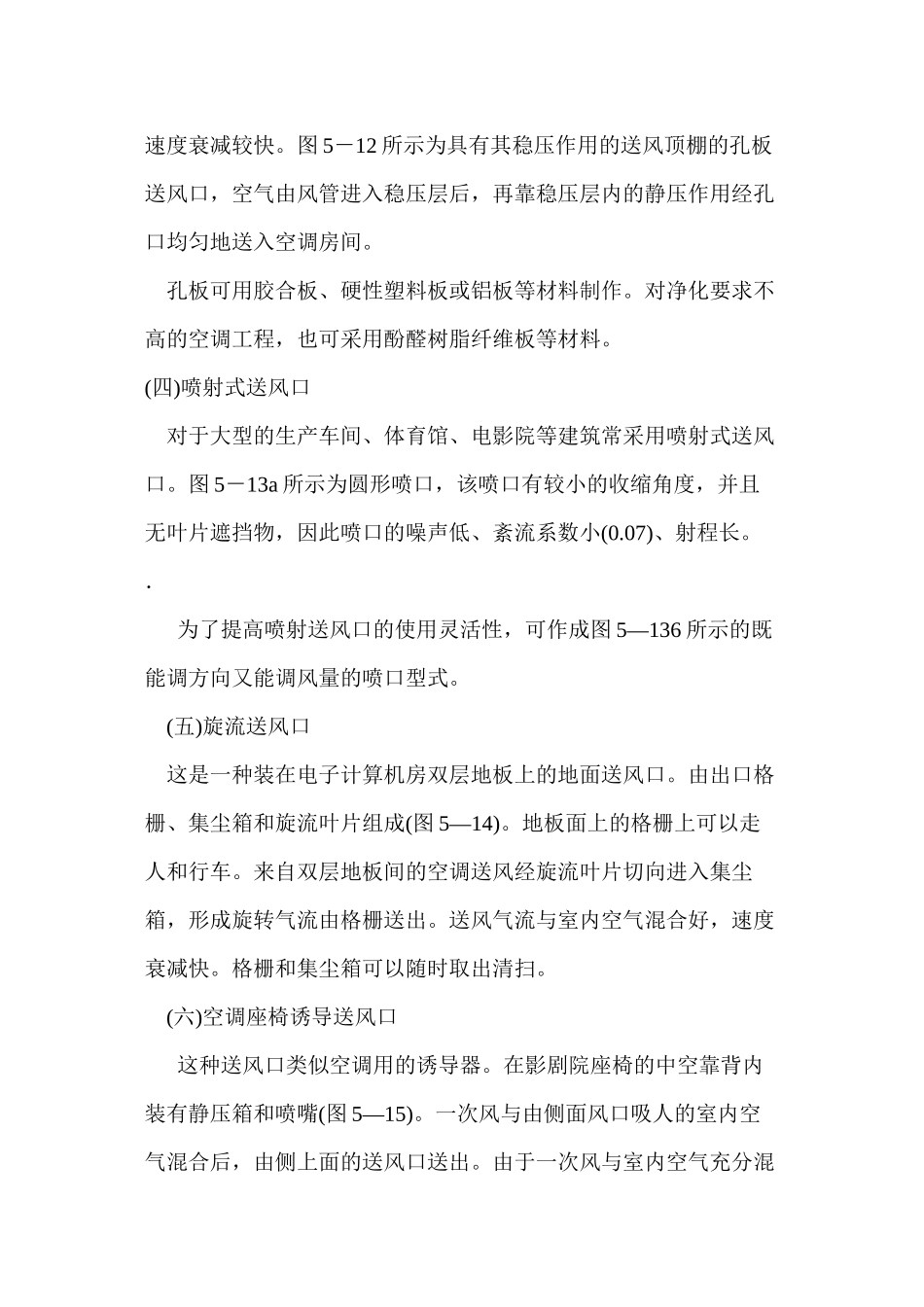

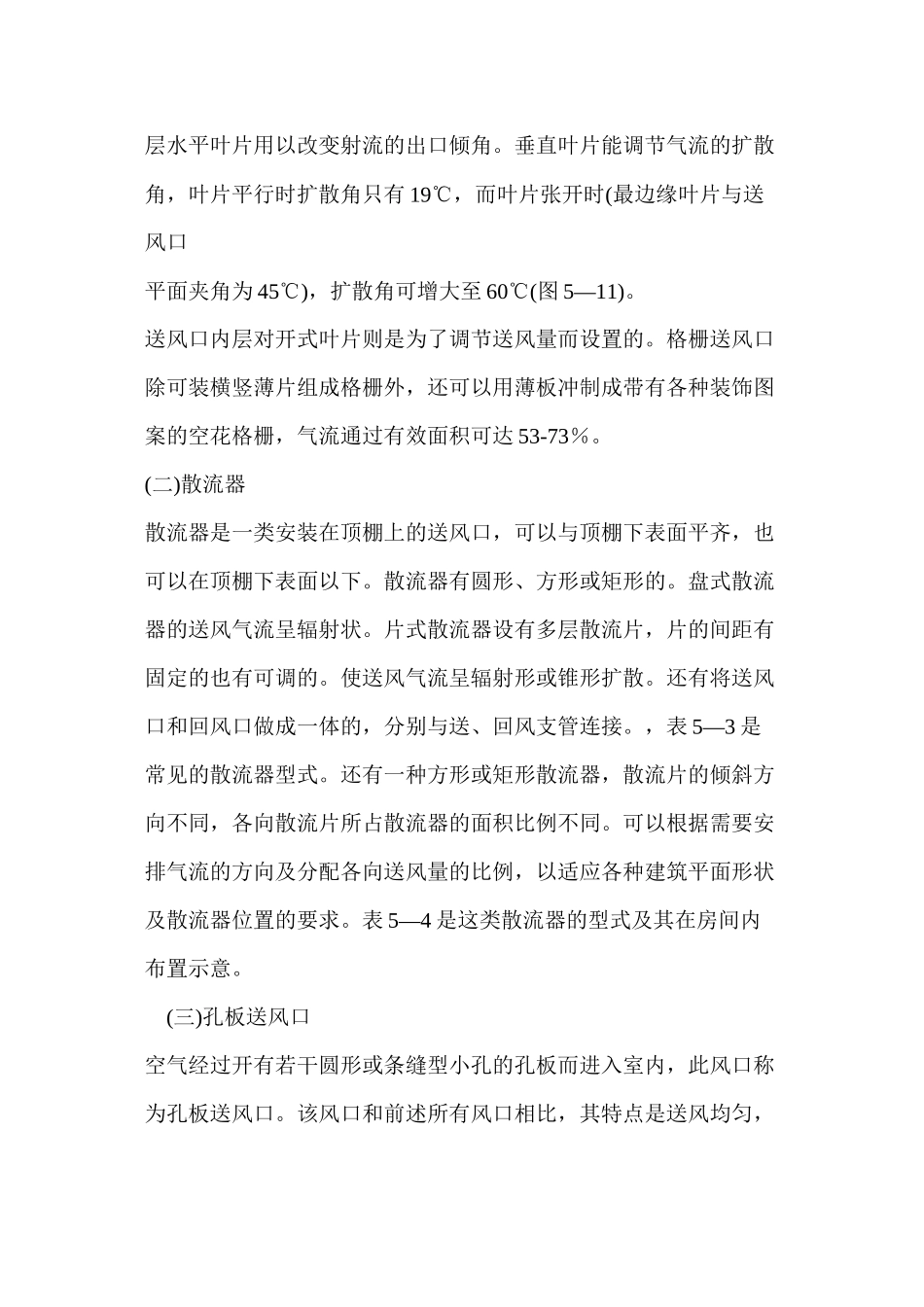

第二节 送、回风口的型式及气流组织形式 一、送风口的型式 由前述可知，空调房间气流流型主要取决于送风射流。而送风口型式将直接影响气流的混合程度、出口方向及气流断面形状，对送风射流具有重要作用。根据空调精度、气流形式、送风口安装位置以及建筑装修的艺术配合等方面的要求，可以选用不同形式的送风口。送风口的种类繁多，按送出气流形式可分为四种类型。 1．辐射形送风口：送出气流呈辐射状向四周扩散。如盘式散流器、片式散流器等； 2．轴向送风口：气流沿送风口轴线方向送出。这类风口有格栅送风口、百叶送风口，喷口、条缝送风口等； 3．线形送风口：气流从狭长的线状风口送出。如长宽比很大的条缝形送风口； 4．面形送风口：气流从大面积的平面上均匀送出。如孔板送风口。 还有按送风口的安装位置分为顶棚送风口、侧墙送风口、窗下送风口及地面送风口等。还常常将格栅送风口、百叶送风口、条缝送风口等安装在侧墙上或风管侧壁上的送风口统称为侧送风口。下面介绍几种常见的送风口。 (一)侧送风口 此类风口常向房间横向送出气流，表 5—2 是常用的侧送风口形式。在百叶送风口内一般根据需要设置 1—3 层可转动的叶片。外层水平叶片用以改变射流的出口倾角。垂直叶片能调节气流的扩散角，叶片平行时扩散角只有 19℃，而叶片张开时(最边缘叶片与送风口平面夹角为 45℃)，扩散角可增大至 60℃(图 5—11)。送风口内层对开式叶片则是为了调节送风量而设置的。格栅送风口除可装横竖薄片组成格栅外，还可以用薄板冲制成带有各种装饰图案的空花格栅，气流通过有效面积可达 53-73％。(二)散流器散流器是一类安装在顶棚上的送风口，可以与顶棚下表面平齐，也可以在顶棚下表面以下。散流器有圆形、方形或矩形的。盘式散流器的送风气流呈辐射状。片式散流器设有多层散流片，片的间距有固定的也有可调的。使送风气流呈辐射形或锥形扩散。还有将送风口和回风口做成一体的，分别与送、回风支管连接。，表 5—3 是常见的散流器型式。还有一种方形或矩形散流器，散流片的倾斜方向不同，各向散流片所占散流器的面积比例不同。可以根据需要安排气流的方向及分配各向送风量的比例，以适应各种建筑平面形状及散流器位置的要求。表 5—4 是这类散流器的型式及其在房间内布置示意。 (三)孔板送风口空气经过开有若干圆形或条缝型小孔的孔板而进入室内，此风口称为孔板送风口。该风口和前述所有风口相比，其特点是送风均匀，速度衰减较...
