一、成套配电柜、控制柜安装

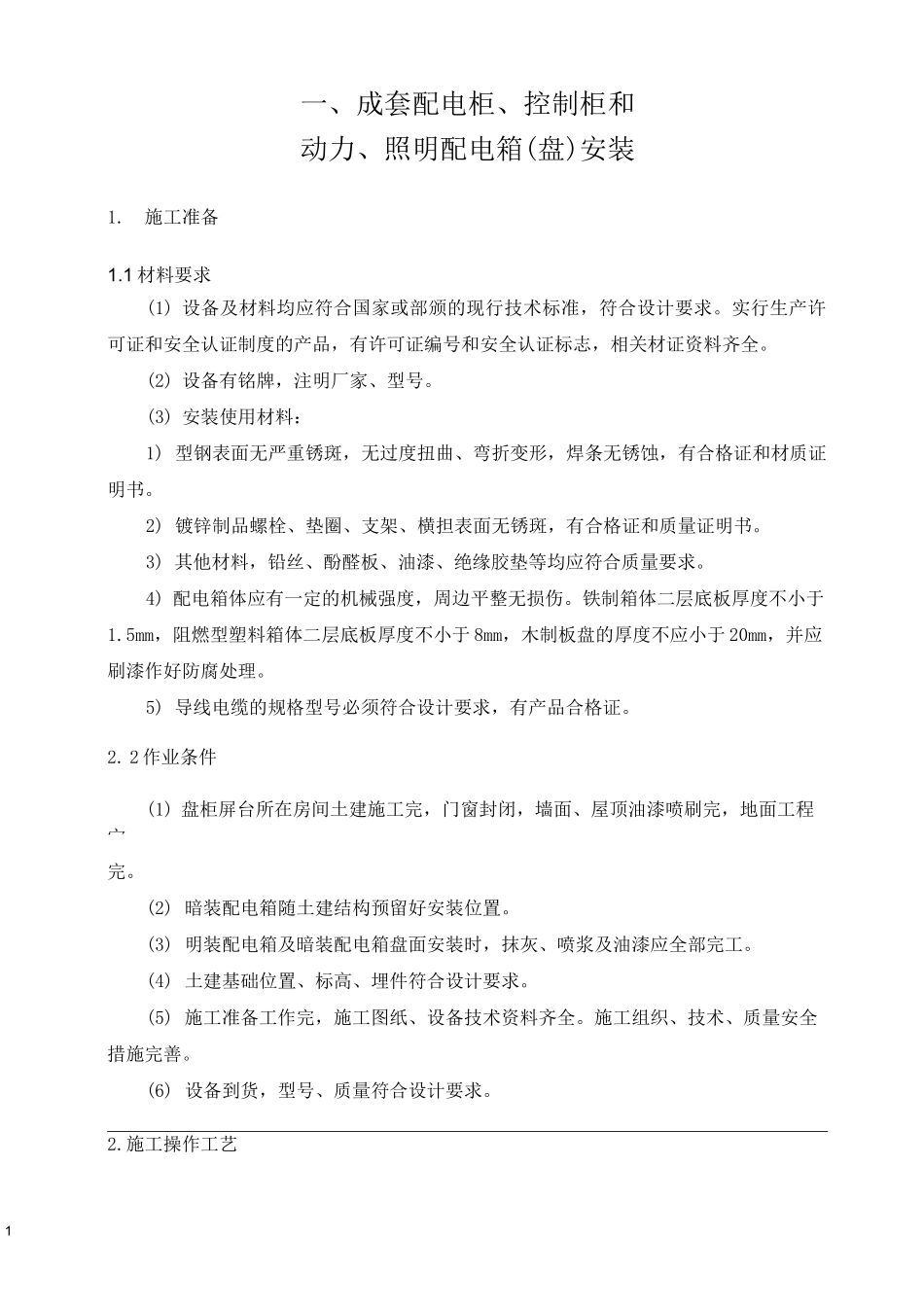

一、成套配电柜、控制柜安装_第1页
1/10

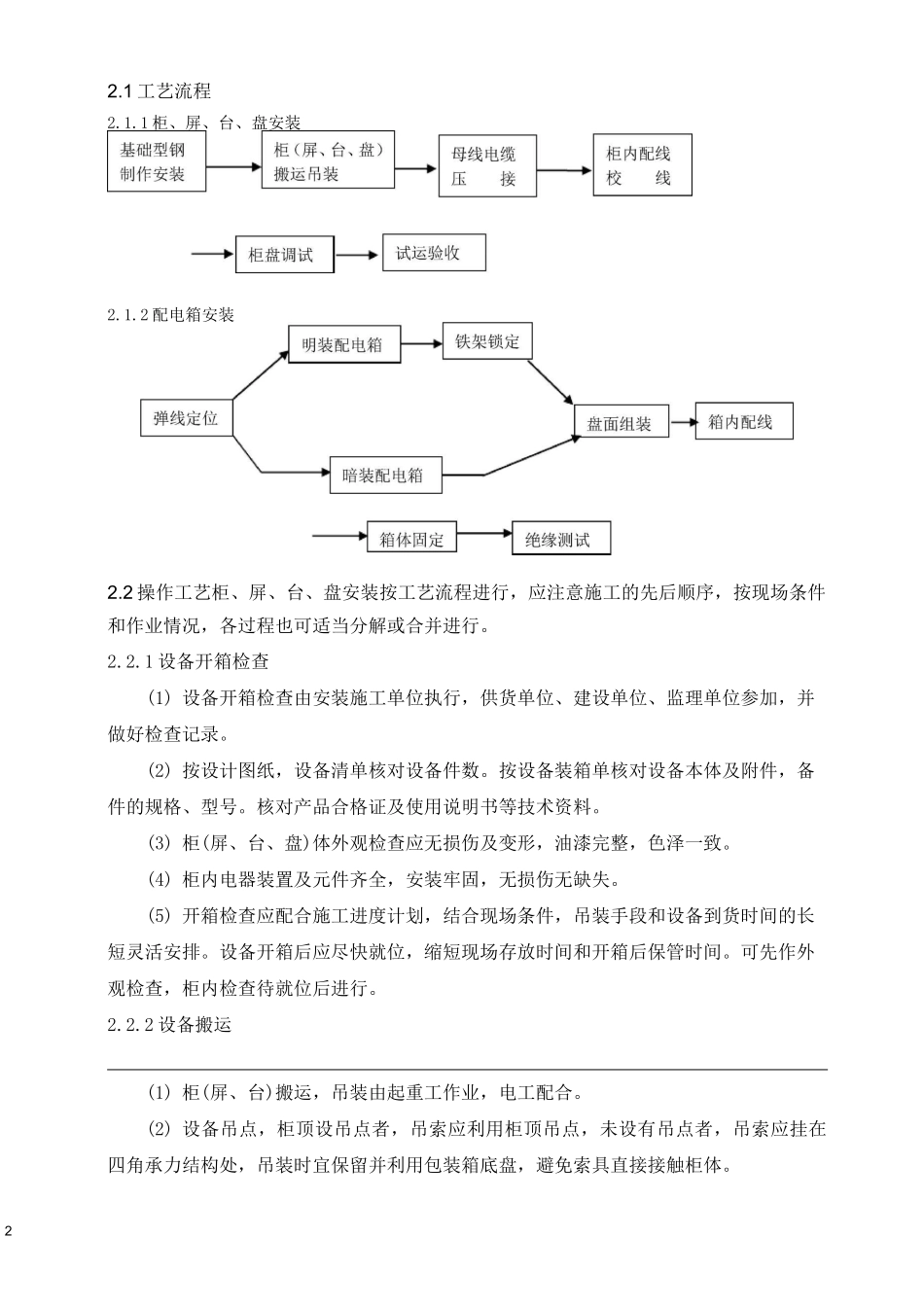

一、成套配电柜、控制柜安装_第2页
2/10

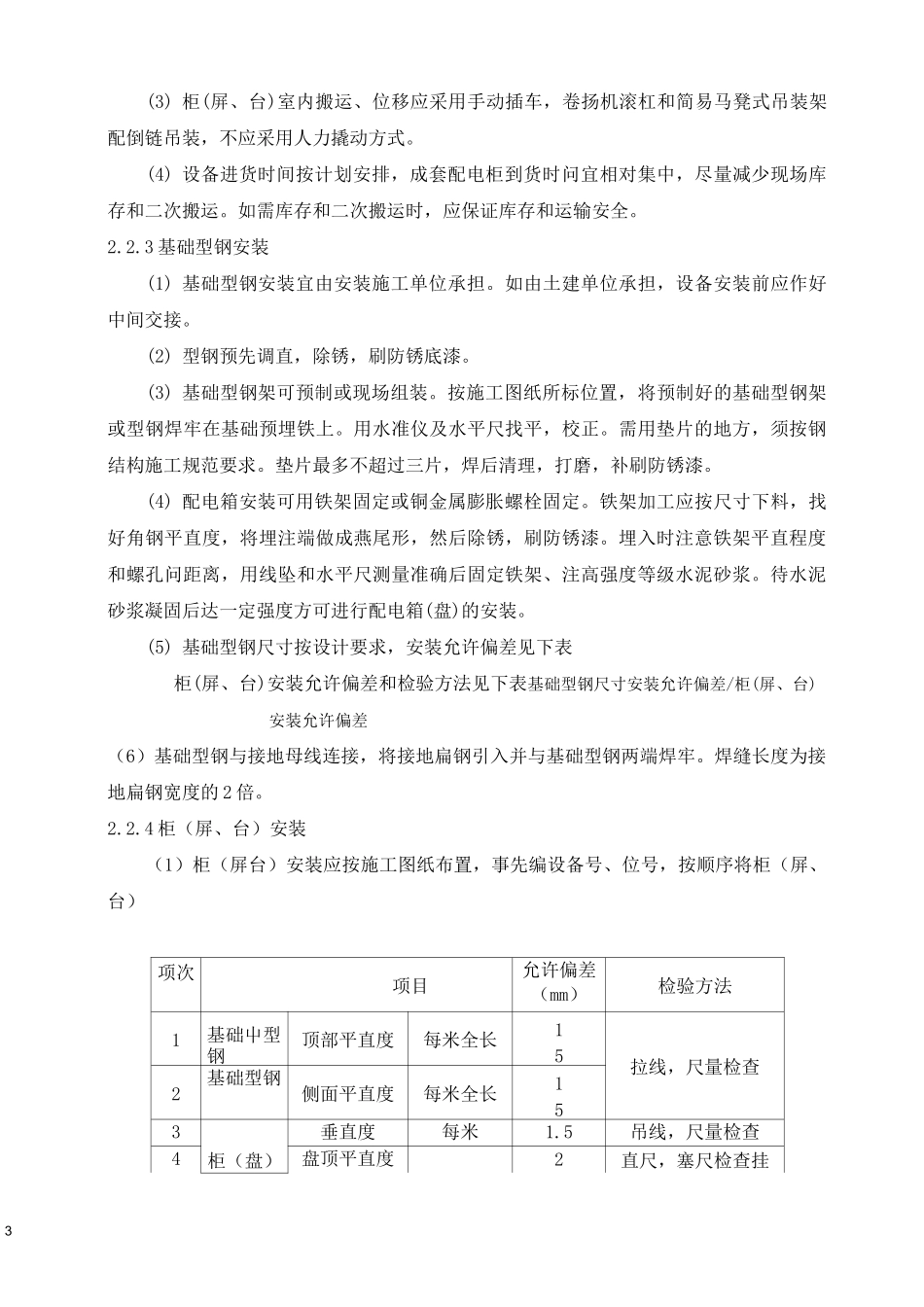

一、成套配电柜、控制柜安装_第3页
3/10
1一、成套配电柜、控制柜和动力、照明配电箱(盘)安装1.施工准备1.1 材料要求(1) 设备及材料均应符合国家或部颁的现行技术标准,符合设计要求。实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。(2) 设备有铭牌,注明厂家、型号。(3) 安装使用材料:1) 型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。2) 镀锌制品螺栓、垫圈、支架、横担表面无锈斑,有合格证和质量证明书。3) 其他材料,铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。4) 配电箱体应有一定的机械强度,周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm,阻燃型塑料箱体二层底板厚度不小于 8mm,木制板盘的厚度不应小于 20mm,并应刷漆作好防腐处理。5) 导线电缆的规格型号必须符合设计要求,有产品合格证。2. 2 作业条件(1) 盘柜屏台所在房间土建施工完,门窗封闭,墙面、屋顶油漆喷刷完,地面工程宀完。(2) 暗装配电箱随土建结构预留好安装位置。(3) 明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工。(4) 土建基础位置、标高、埋件符合设计要求。(5) 施工准备工作完,施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。(6) 设备到货,型号、质量符合设计要求。2.施工操作工艺22.1 工艺流程2.1.1 柜、屏、台、盘安装2.1.2 配电箱安装2.2 操作工艺柜、屏、台、盘安装按工艺流程进行,应注意施工的先后顺序,按现场条件和作业情况,各过程也可适当分解或合并进行。2.2.1 设备开箱检查(1) 设备开箱检查由安装施工单位执行,供货单位、建设单位、监理单位参加,并做好检查记录。(2) 按设计图纸,设备清单核对设备件数。按设备装箱单核对设备本体及附件,备件的规格、型号。核对产品合格证及使用说明书等技术资料。(3) 柜(屏、台、盘)体外观检查应无损伤及变形,油漆完整,色泽一致。(4) 柜内电器装置及元件齐全,安装牢固,无损伤无缺失。(5) 开箱检查应配合施工进度计划,结合现场条件,吊装手段和设备到货时间的长短灵活安排。设备开箱后应尽快就位,缩短现场存放时间和开箱后保管时间。可先作外观检查,柜内检查待就位后进行。2.2.2 设备搬运(1) 柜(屏、台)搬运,吊装由起重工作业,电工配合。(2) 设备吊点,柜顶设吊点者,吊索应利用柜顶吊点,未设有吊点者,吊索应挂在四角承力结构处,吊装时宜保留并利用包装箱底盘,避免索具直接接触柜体...
