轻钢雨棚施工方案(完整版)

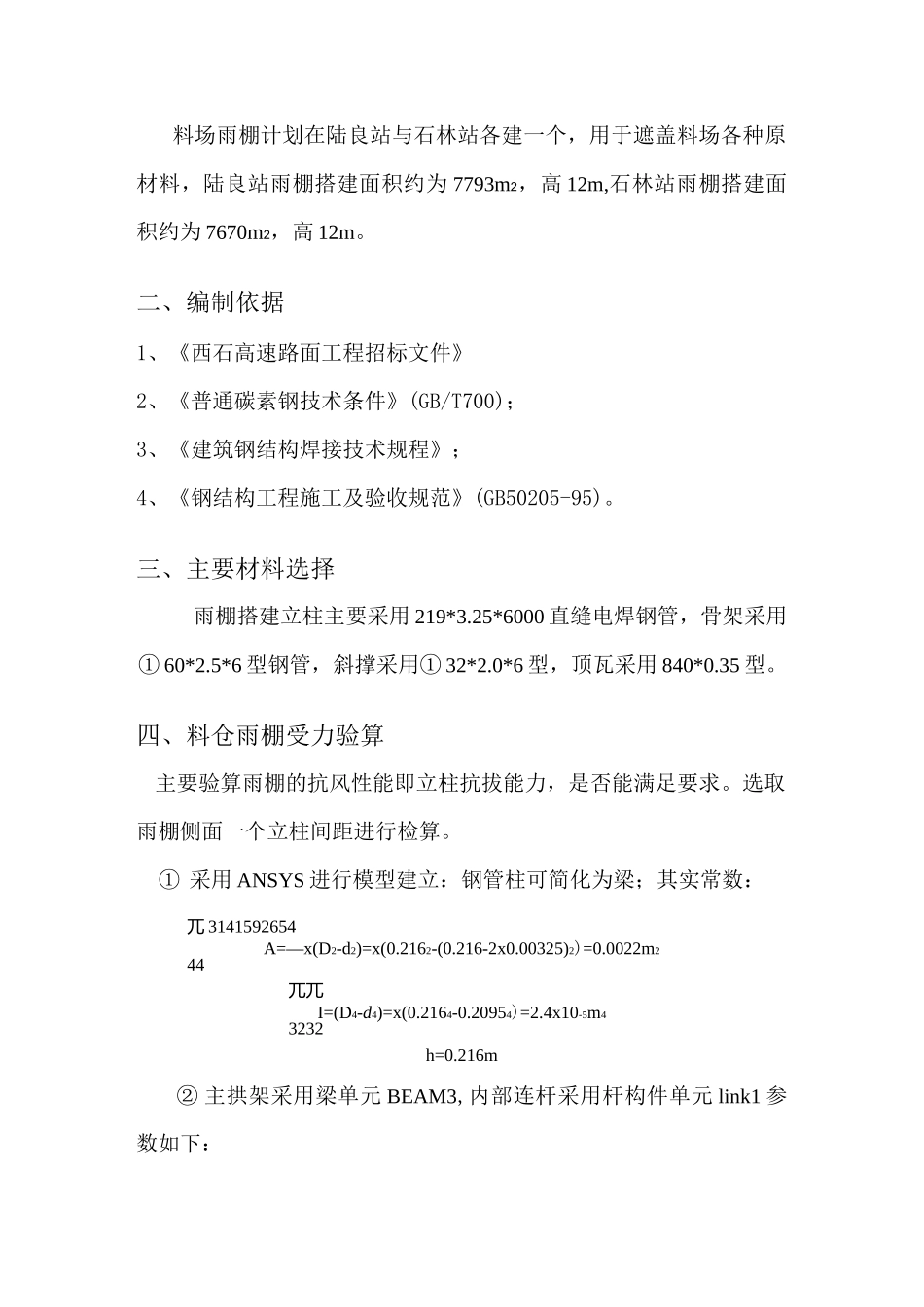

料场防雨棚专项施工方案、工程概况料场雨棚计划在陆良站与石林站各建一个，用于遮盖料场各种原材料，陆良站雨棚搭建面积约为 7793m2，高 12m,石林站雨棚搭建面积约为 7670m2，高 12m。二、编制依据1、《西石高速路面工程招标文件》2、《普通碳素钢技术条件》(GB/T700)；3、《建筑钢结构焊接技术规程》；4、《钢结构工程施工及验收规范》(GB50205-95)。三、主要材料选择雨棚搭建立柱主要采用 219*3.25*6000 直缝电焊钢管，骨架采用① 60*2.5*6 型钢管，斜撑采用① 32*2.0*6 型，顶瓦采用 840*0.35 型。四、料仓雨棚受力验算主要验算雨棚的抗风性能即立柱抗拔能力，是否能满足要求。选取雨棚侧面一个立柱间距进行检算。① 采用 ANSYS 进行模型建立：钢管柱可简化为梁；其实常数：兀 3141592654A=—x(D2-d2)=x(0.2162-(0.216-2x0.00325)2)=0.0022m244兀兀I=(D4-d4)=x(0.2164-0.20954)=2.4x10-5m43232h=0.216m② 主拱架采用梁单元 BEAM3,内部连杆采用杆构件单元 link1 参数如下：主拱架：liming兀 3141592654A=—x(D2-d2)=x(O.O62-(0.06-2x0.0025)2)=0.00086m244兀兀I=(D4一 d4)=x(0.064一 0.054)=6.58x10-7m43232h=0.06m内部连接杆:兀 3141592654A=—x(D2-d2)=x(0.0322-(0.032-2x0.002)2)=0.0002m244③ 材料参数：弹性模量：EX=2x1011MPa泊松比：v=0.17④ 约束：钢管柱底部简化为固定端约束。⑤ 荷载计算：a.昆明、曲靖地区基本风压值为：0.3kN/m2侧面的立柱一个间距内风线荷载：w=0.30x6.52=1.956kN/m雨棚顶部风荷载⑷=0.30x6.52x1.2=2.35kN⑥ 模型图：trot：M■:弊E.rOE3.计算模式：采用 static-anlsy 模式进行计算，计算结果如下图:② 剪力3![I3£3ME3SMEN=-2ij_7-5ELEM=r?8卜儡=10102ELEM=16233.544785603672878E38977101DZ③ 轴力① 弯矩图:SKIS12■OfELEH：=g3HMC-2002-7.C44S2S810S2Z15?87262S7S90131S41841919592002-ZLL75ZZZ31L04④ 支座反力计算结果列表:NODEFXFYMZ951382.4103.91-6263.810310102.-103.91-2002.4.结果分析：① 钢管柱最大正应力检算：由弯矩图可知，钢管柱端部的最大弯矩为 2002Nm。钢管截面抵抗矩：W=—(D3-d3)=3.141592654X(2163-209.53)=86657.75.mm33232最大正应力为：◎=Mmax=2002X1000=231MPa
