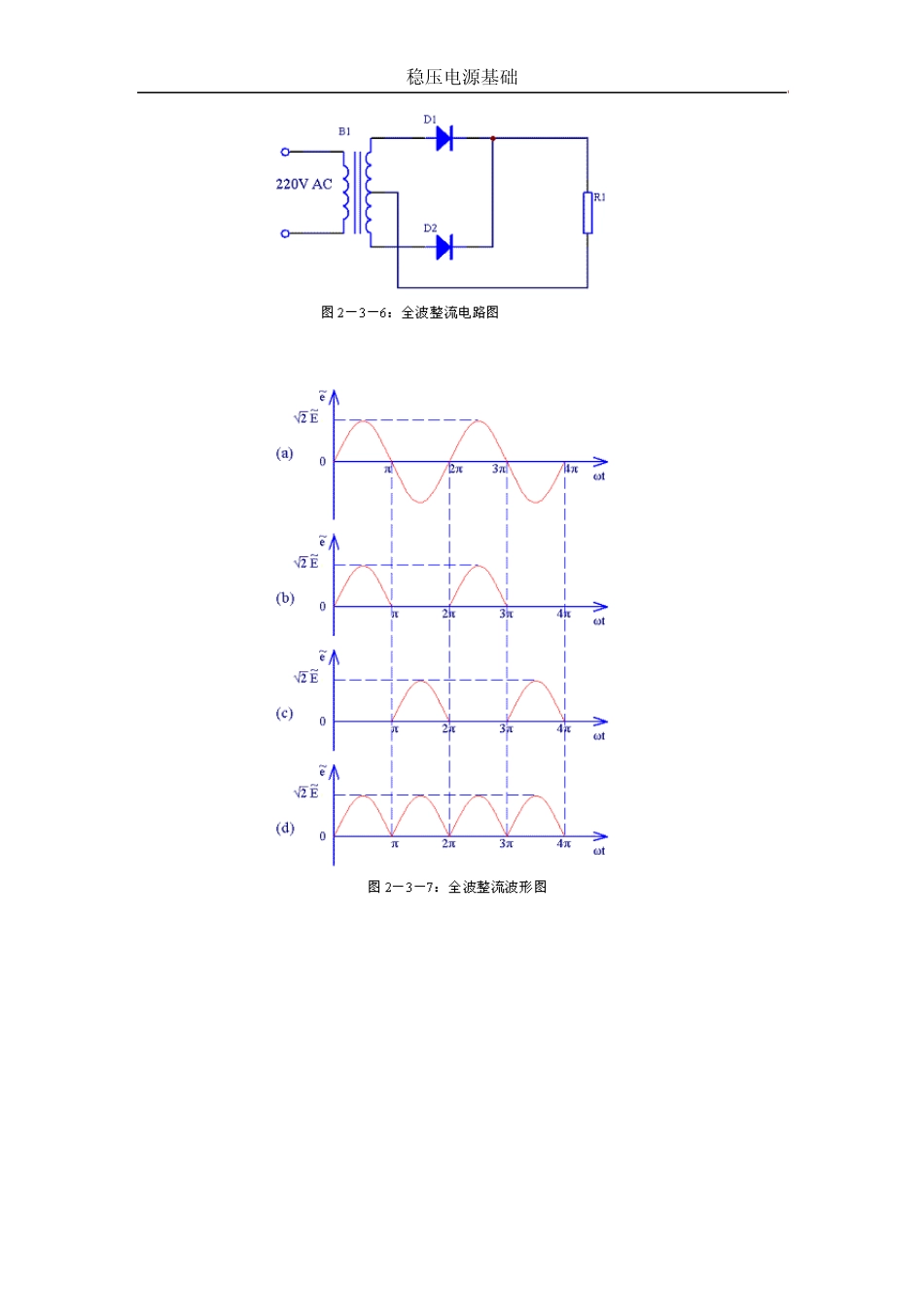

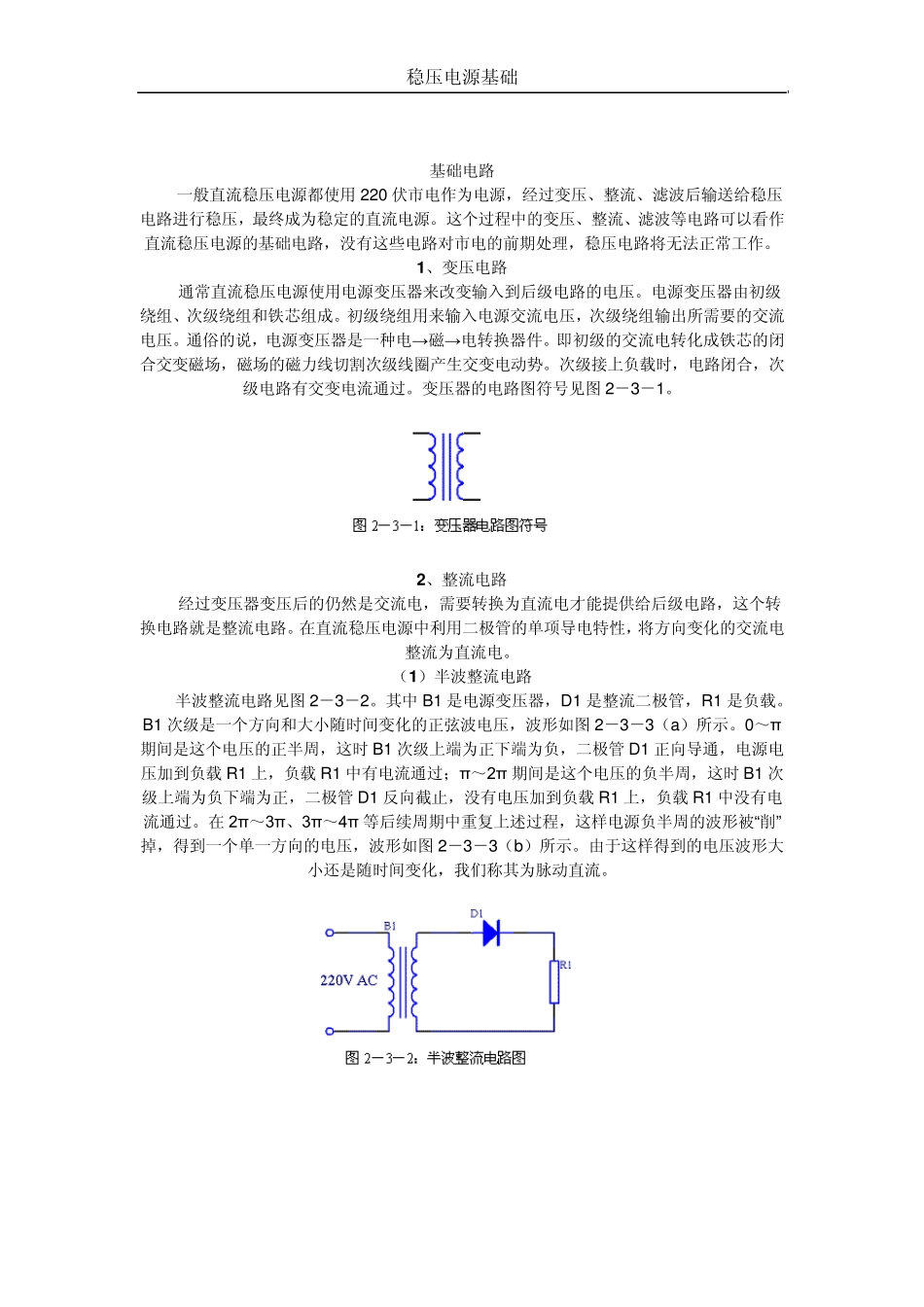

稳压电源基础 基础电路 一般直流稳压电源都使用220 伏市电作为电源,经过变压、整流、滤波后输送给稳压电路进行稳压,最终成为稳定的直流电源。这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路,没有这些电路对市电的前期处理,稳压电路将无法正常工作。 1、变压电路 通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。电源变压器由初级绕组、次级绕组和铁芯组成。初级绕组用来输入电源交流电压,次级绕组输出所需要的交流电压。通俗的说,电源变压器是一种电→磁→电转换器件。即初级的交流电转化成铁芯的闭合交变磁场,磁场的磁力线切割次级线圈产生交变电动势。次级接上负载时,电路闭合,次级电路有交变电流通过。变压器的电路图符号见图 2-3-1。 2、整流电路 经过变压器变压后的仍然是交流电,需要转换为直流电才能提供给后级电路,这个转换电路就是整流电路。在直流稳压电源中利用二极管的单项导电特性,将方向变化的交流电整流为直流电。 (1)半波整流电路 半波整流电路见图 2-3-2。其中 B1 是电源变压器,D1 是整流二极管,R1 是负载。B1 次级是一个方向和大小随时间变化的正弦波电压,波形如图 2-3-3(a)所示。0~π期间是这个电压的正半周,这时 B1 次级上端为正下端为负,二极管 D1 正向导通,电源电压加到负载 R1 上,负载 R1 中有电流通过;π~2π期间是这个电压的负半周,这时 B1 次级上端为负下端为正,二极管 D1 反向截止,没有电压加到负载 R1 上,负载 R1 中没有电流通过。在 2π~3π、3π~4π等后续周期中重复上述过程,这样电源负半周的波形被“削”掉,得到一个单一方向的电压,波形如图 2-3-3(b)所示。由于这样得到的电压波形大小还是随时间变化,我们称其为脉动直流。 稳压电源基础 设B1 次级电压为E,理想状态下负载R1 两端的电压可用下面的公式求出: 整流二极管D1 承受的反向峰值电压为: 由于半波整流电路只利用电源的正半周,电源的利用效率非常低,所以半波整流电路仅在高电压、小电流等少数情况下使用,一般电源电路中很少使用。 (2)全波整流电路 由于半波整流电路的效率较低,于是人们很自然的想到将电源的负半周也利用起来,这样就有了全波整流电路。全波整流电路图见图 2-3-6。相对半波整流电路,全波整流电路多用了一个整流二极管D2,变压器 B1 的次级也增加了一个中心抽头。这个电路实质上是将两个半波整流电...
