空三导入说明

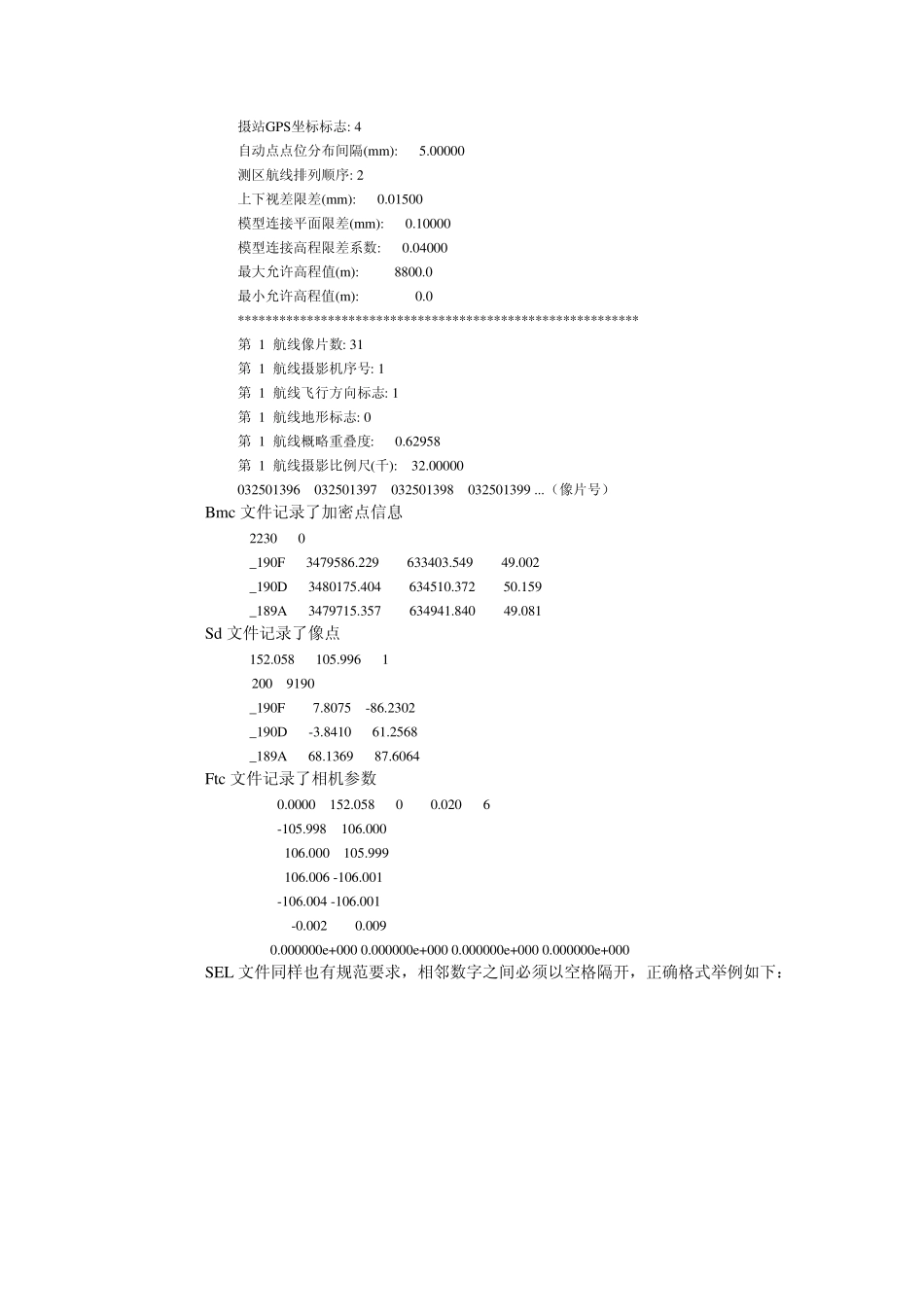

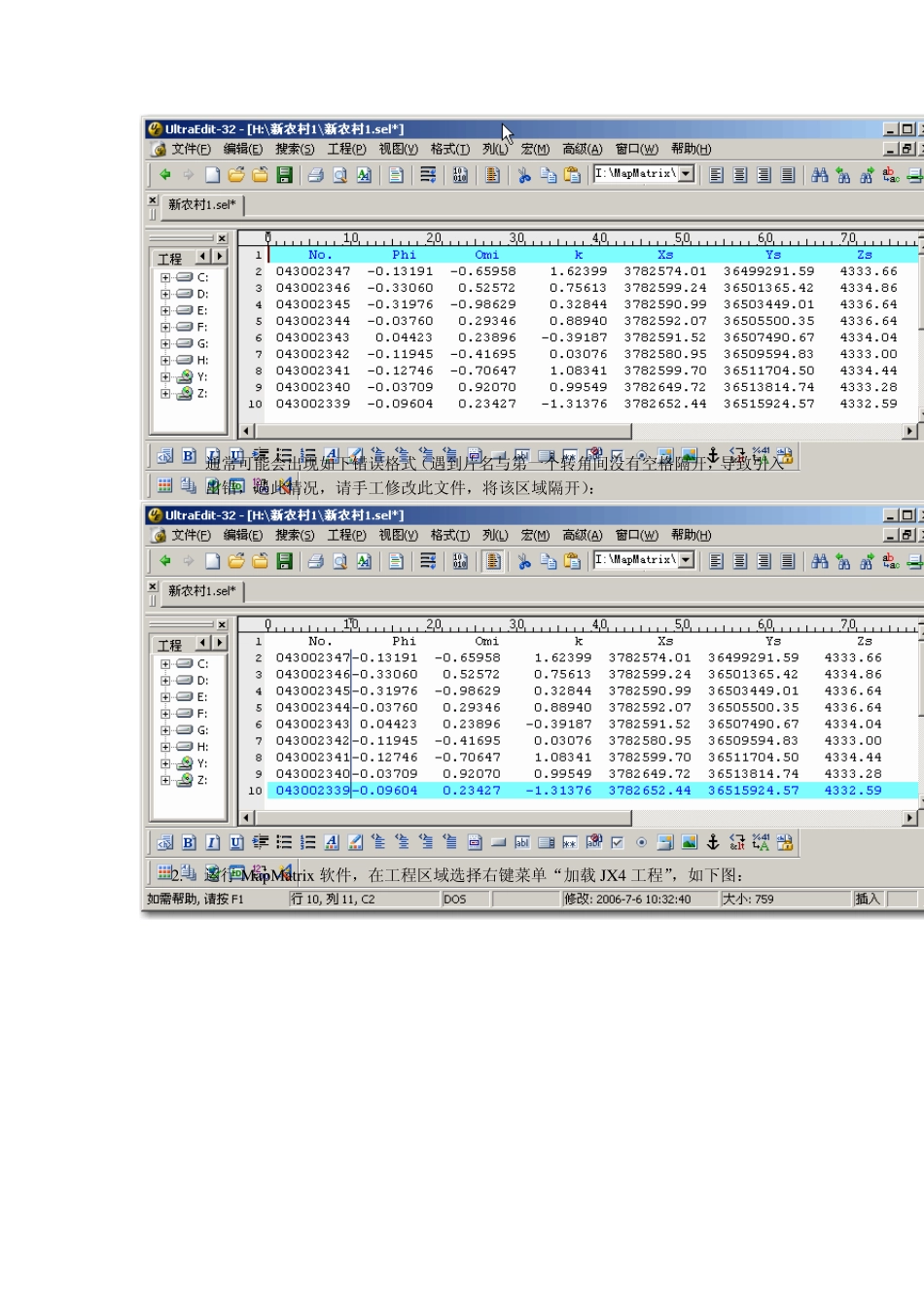

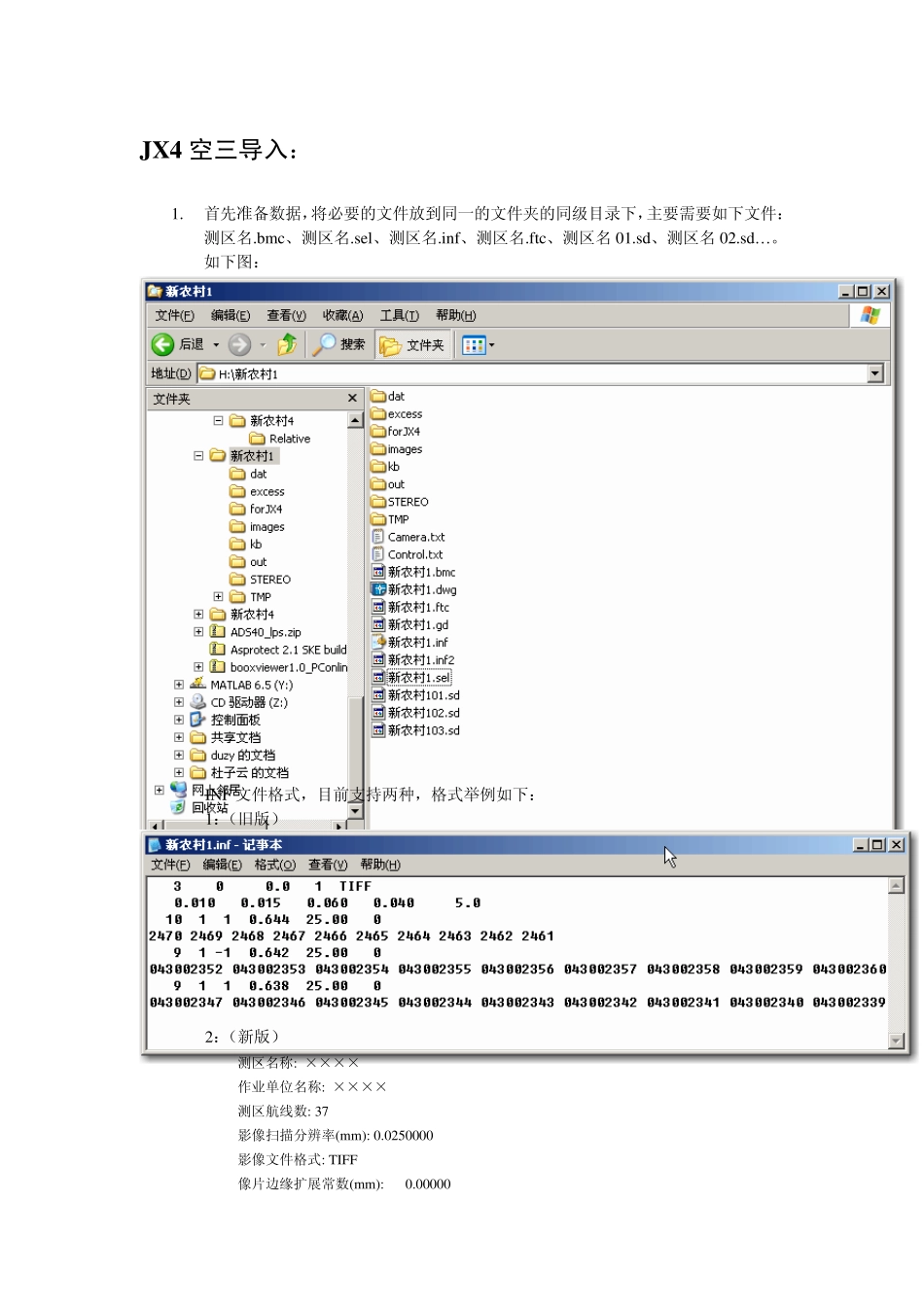

JX 4 空三导入： 1. 首先准备数据，将必要的文件放到同一的文件夹的同级目录下，主要需要如下文件：测区名.bmc、测区名.sel、测区名.inf、测区名.ftc、测区名01.sd、测区名02.sd…。如下图： INF 文件格式，目前支持两种，格式举例如下： 1：（旧版） 2：（新版） 测区名称: ×××× 作业单位名称: ×××× 测区航线数: 37 影像扫描分辨率(mm): 0.0250000 影像文件格式: TIFF 像片边缘扩展常数(mm): 0.00000 摄站GPS坐标标志: 4 自动点点位分布间隔(mm): 5.00000 测区航线排列顺序: 2 上下视差限差(mm): 0.01500 模型连接平面限差(mm): 0.10000 模型连接高程限差系数: 0.04000 最大允许高程值(m): 8800.0 最小允许高程值(m): 0.0 ********************************************************** 第 1 航线像片数: 31 第 1 航线摄影机序号: 1 第 1 航线飞行方向标志: 1 第 1 航线地形标志: 0 第 1 航线概略重叠度: 0.62958 第 1 航线摄影比例尺(千): 32.00000 032501396 032501397 032501398 032501399 ...（像片号） Bmc 文件记录了加密点信息 2230 0 _190F 3479586.229 633403.549 49.002 _190D 3480175.404 634510.372 50.159 _189A 3479715.357 634941.840 49.081 Sd 文件记录了像点 152.058 105.996 1 200 9190 _190F 7.8075 -86.2302 _190D -3.8410 61.2568 _189A 68.1369 87.6064 Ftc 文件记录了相机参数 0.0000 152.058 0 0.020 6 -105.998 106.000 106.000 105.999 106.006 -106.001 -106.004 -106.001 -0.002 0.009 0.000000e+000 0.000000e+000 0.000000e+000 0.000000e+000 SEL 文件同样也有规范要求，相邻数字之间必须以空格隔开，正确格式举例如下： 通常可能会出现如下错误格式（遇到片名与第一个转角间没有空格隔开，导致引入出错，遇此情况，请手工修改此文件，将该区域隔开）： 2. 运行MapMatrix 软件，在工程区域选择右键菜单“加载 JX4 工程”，如下图： 然后选择相应的IN F 文件，即可完成JX 4 工程的加载，如下图： 加载完成后，在工程浏览区域，即出现如下内容： 3 . 开始关联影像，具体操作如下： 在影像节点选择右键菜单 关联影像 在弹出的对话框中选中所有的影像，然后点击按钮，出现如下界面 选择 查找影像 按钮，弹出如下对话框，选择影像路径 选定路径后确认，得到...
