空压系统工艺流程及设备配置建议

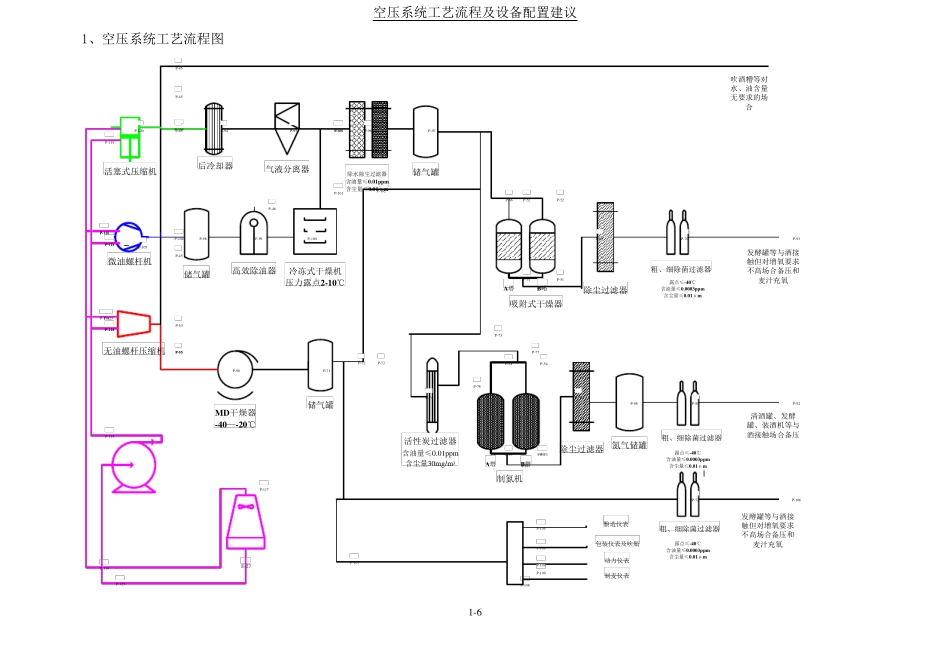

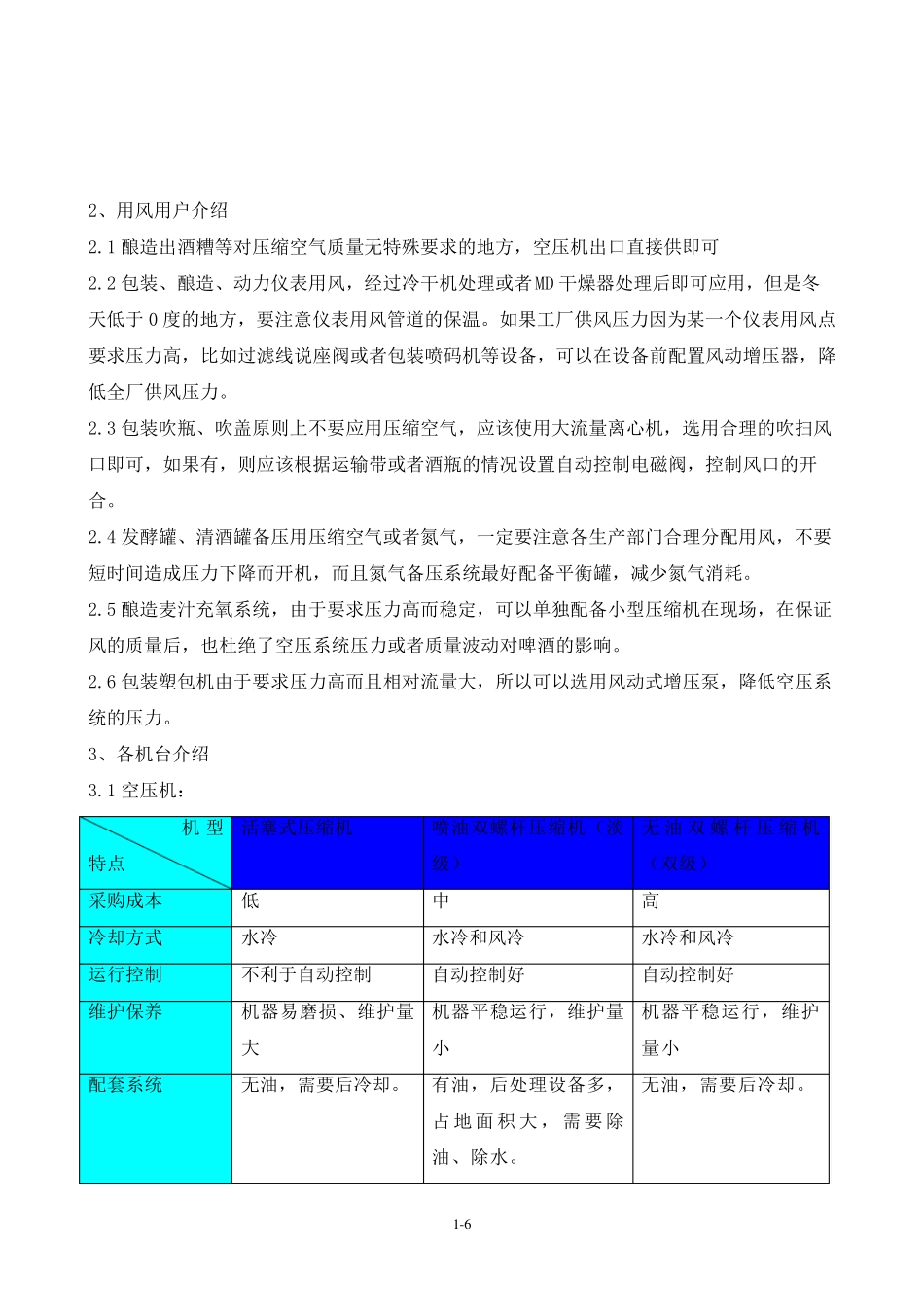

1-6 空压系统工艺流程及设备配置建议 1、空压系统工艺流程图 吹酒糟等对水、油含量无要求的场合微油螺杆机活塞式压缩机无油螺杆压缩机后冷却器冷冻式干燥机压力露点2-10℃气液分离器MD干燥器-40—-20℃除尘过滤器活性炭过滤器含油量≤0.01ppm含尘量30mg/m3除尘过滤器高效除油器P-46储气罐P-45P-50P-45除水除尘过滤器含油量≤0.01ppm含尘量≤0.01μmA塔B塔P-53P-54P-54P-53P-53A塔B塔P-51P-52P-52P-51储气罐储气罐粗、细除菌过滤器P-68P-70吸附式干燥器粗、细除菌过滤器氮气储罐制氮机P-71P-72P-73P-66P-74P-76P-77P-79P-87P-88P-89P-45露点≤-40℃含油量≤0.0003ppm含尘量≤0.01μm露点≤-40℃含油量≤0.0003ppm含尘量≤0.01μmP-91P-92清酒罐、发酵罐、装酒机等与酒接触场合备压P-93发酵罐等与酒接触但对增氧要求不高场合备压和麦汁充氧P-90P-94P-45P-95P-96P-97P-98P-45P-99P-100P-101P-96P-102P-101P-72P-103P-104P-105P-50粗、细除菌过滤器露点≤-40℃含油量≤0.0003ppm含尘量≤0.01μmP-106发酵罐等与酒接触但对增氧要求不高场合备压和麦汁充氧P-107P-72P-108P-109动力仪表酿造仪表P-109包装仪表及吹瓶P-109制麦仪表P-109E-27P-116P-117P-118P-119P-120P-121P-118P-122P-116P-123P-116P-124P-118P-1251 -6 2、用风用户介绍 2.1 酿造出酒糟等对压缩空气质量无特殊要求的地方，空压机出口直接供即可 2.2 包装、酿造、动力仪表用风，经过冷干机处理或者 MD 干燥器处理后即可应用，但是冬天低于 0 度的地方，要注意仪表用风管道的保温。如果工厂供风压力因为某一个仪表用风点要求压力高，比如过滤线说座阀或者包装喷码机等设备，可以在设备前配置风动增压器，降低全厂供风压力。 2.3 包装吹瓶、吹盖原则上不要应用压缩空气，应该使用大流量离心机，选用合理的吹扫风口即可，如果有，则应该根据运输带或者酒瓶的情况设置自动控制电磁阀，控制风口的开合。 2.4 发酵罐、清酒罐备压用压缩空气或者氮气，一定要注意各生产部门合理分配用风，不要短时间造成压力下降而开机，而且氮气备压系统最好配备平衡罐，减少氮气消耗。 2.5 酿造麦汁充氧系统，由于要求压力高而稳 定，可以单 独 配备小 型 压缩机在现 场 ，在保证风的质量后，也 杜 绝 了 空压系统压力或者质量波 动对啤 酒的影 响 。 2.6 包装塑 包机由于要求压力高而且相 对流量大，所 以可以选用风动式 增压泵 ，降低空压系统的压力。 3、各机台 介...
