空心板桥梁设计计算书

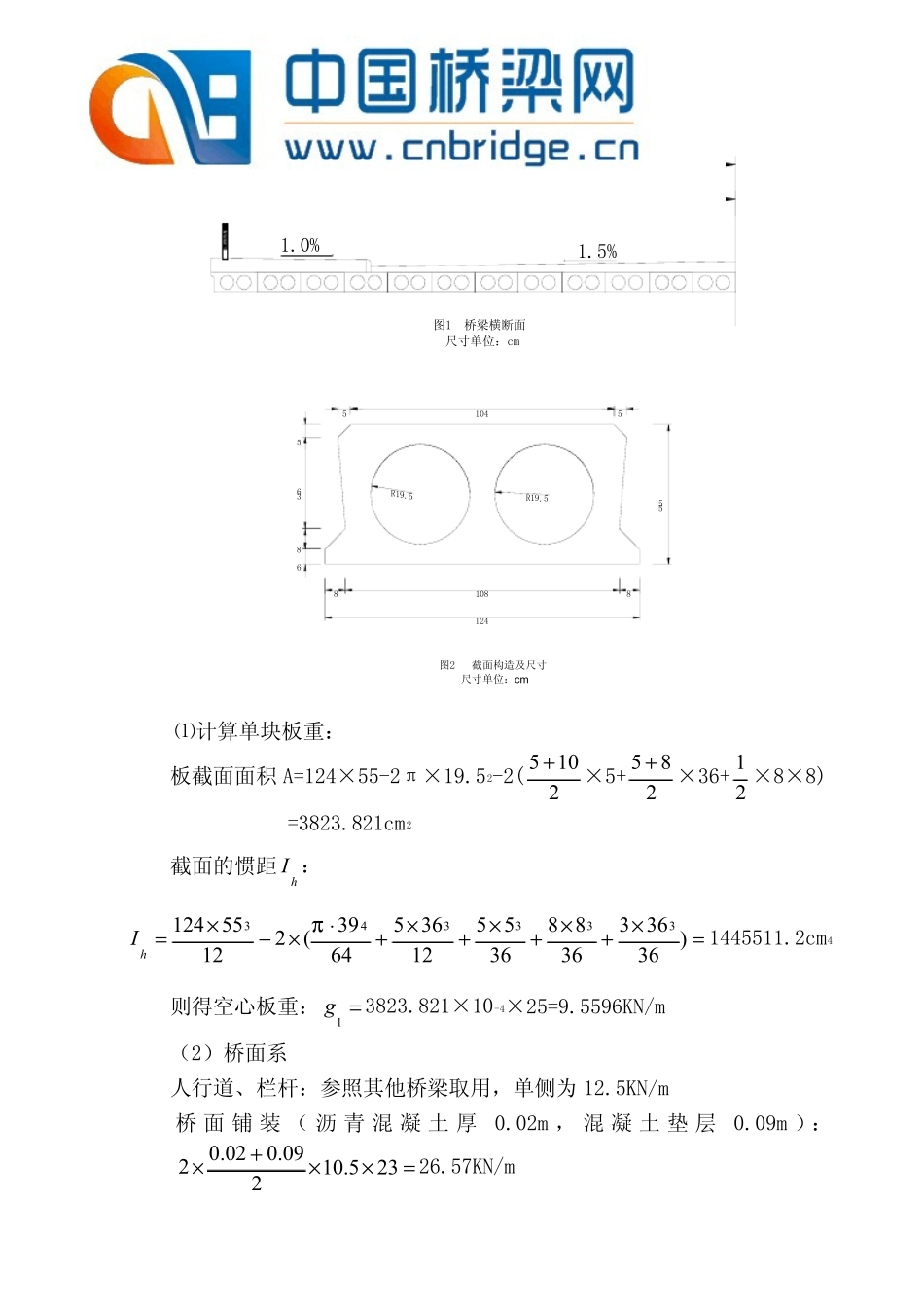

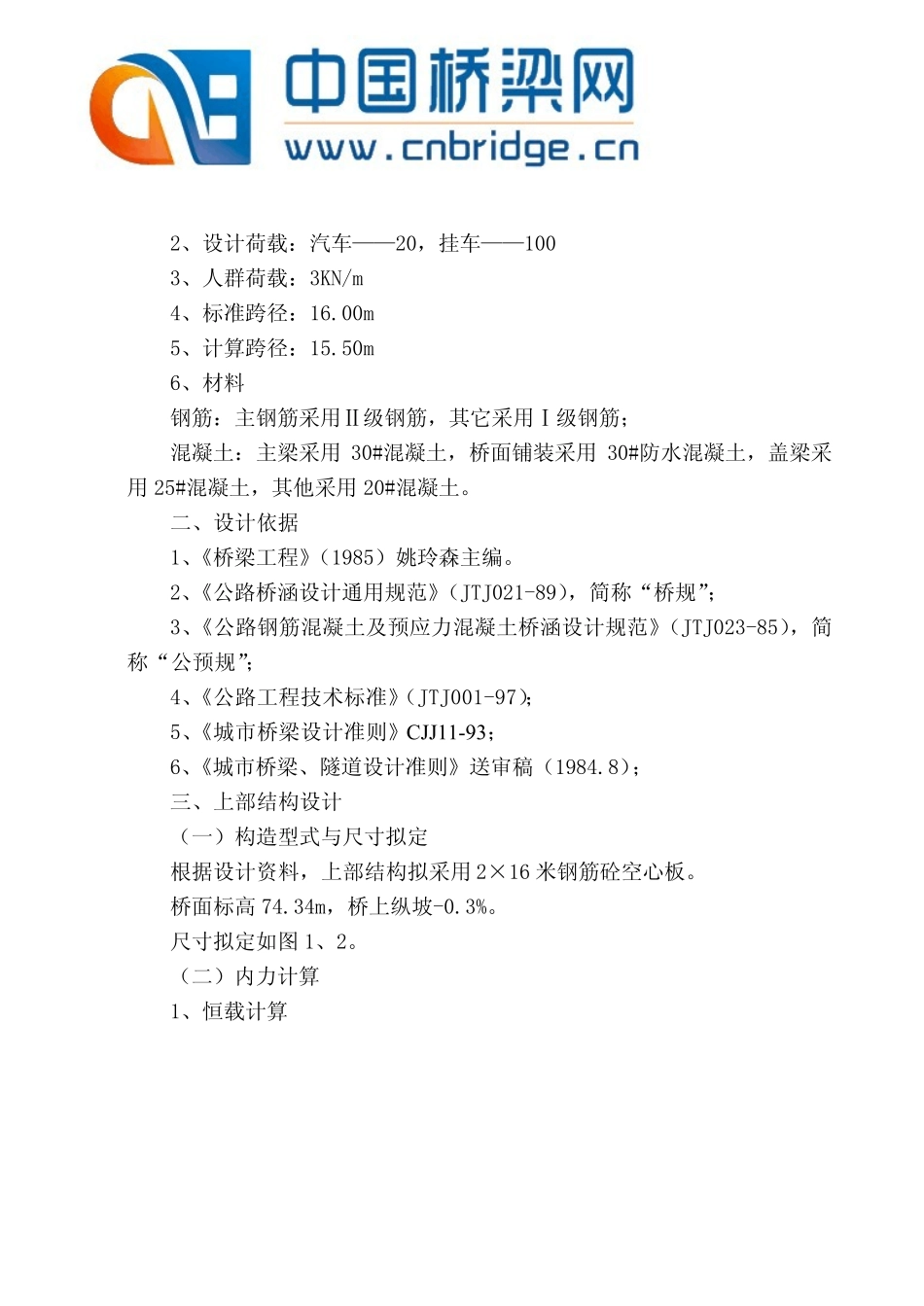

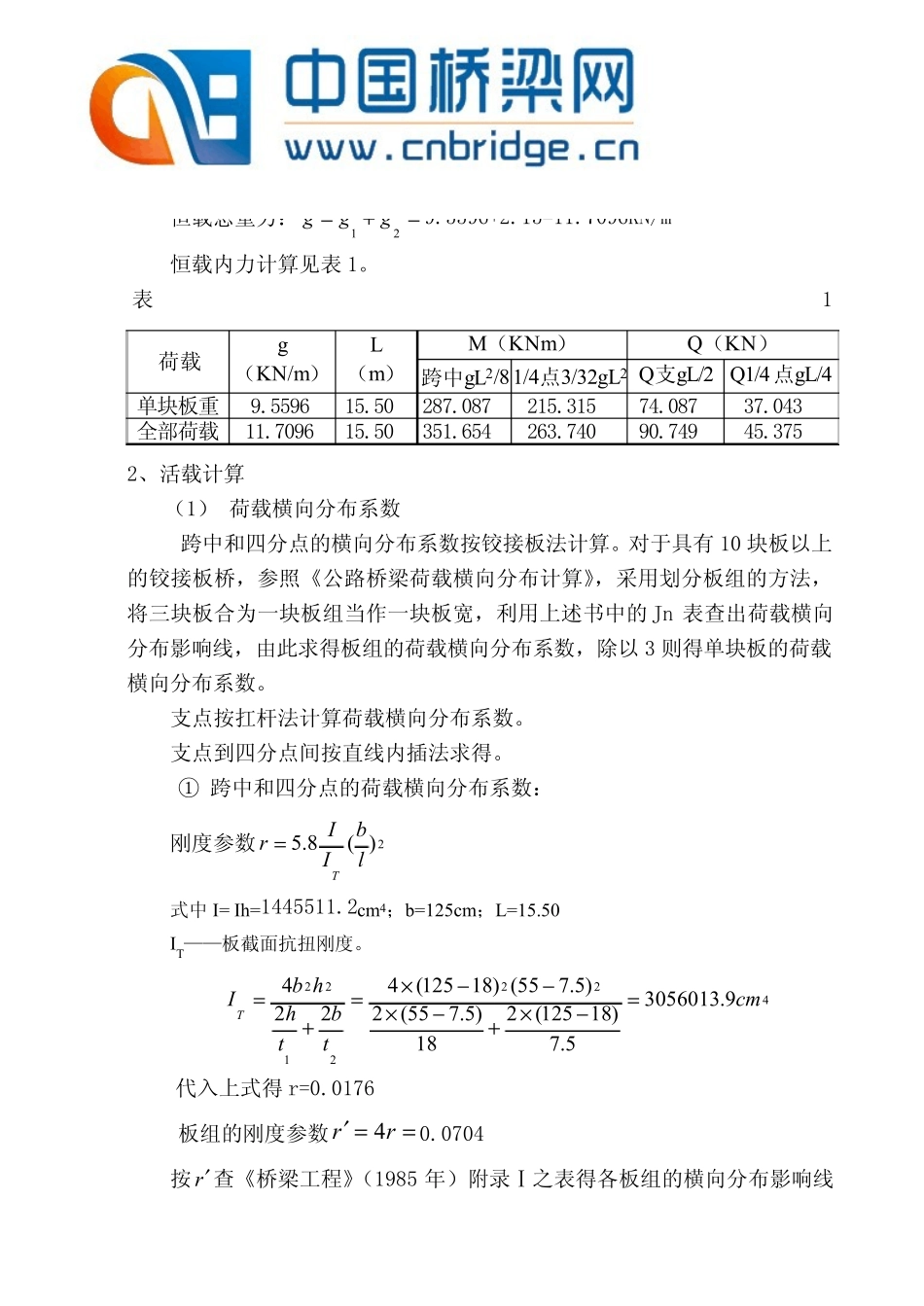

桥梁设计书 一、设计资料 1、桥面净宽：净21.0+2×4.5m 人行道 2、设计荷载：汽车——20，挂车——100 3、人群荷载：3KN/m 4、标准跨径：16.00m 5、计算跨径：15.50m 6、材料 钢筋：主钢筋采用Ⅱ级钢筋，其它采用Ⅰ级钢筋； 混凝土：主梁采用 30#混凝土，桥面铺装采用 30#防水混凝土，盖梁采用 25#混凝土，其他采用 20#混凝土。 二、设计依据 1、《桥梁工程》（1985）姚玲森主编。 2、《公路桥涵设计通用规范》（JTJ021-89），简称“桥规”； 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85），简称“公预规”； 4、《公路工程技术标准》（JTJ001-97）； 5、《城市桥梁设计准则》CJJ11-93； 6、《城市桥梁、隧道设计准则》送审稿（1984.8）； 三、上部结构设计 （一）构造型式与尺寸拟定 根据设计资料，上部结构拟采用 2×16 米钢筋砼空心板。 桥面标高 74.34m，桥上纵坡-0.3%。 尺寸拟定如图 1、2。 （二）内力计算 1、恒载计算 3000/22100/24501.5%1.0%图1 桥梁横断面 尺寸单位：cm R19.555683651248108851045图2 截面构造及尺寸 尺寸单位：cmR19.5 ⑴计算单块板重： 板截面面积A=124×55-2π×19.52-2(2105 +×5+285 +×36+ 21 ×8×8) =3823.821cm2 截面的惯距hI ： =×+×+×+×+⋅×−×=)3636336883655123656439(21255124333343πhI1445511.2cm4 则得空心板重：=1g3823.821×10-4×25=9.5596KN/m （2）桥面系 人行道、栏杆：参照其他桥梁取用，单侧为 12.5KN/m 桥面铺 装 （ 沥 青 混 凝 土 厚0.02m ， 混 凝 土 垫 层0.09m ）： =××+×235.10209.002.0226.57KN/m 将以上重力均摊给24 块板，得 =2g（12.5×2+26.57）/24=2.15KN/m 恒载总重力：=+=21ggg9.5596+2.15=11.7096KN/m 恒载内力计算见表 1。 表1 跨中gL2/81/4点3/32gL2 Q支gL/2 Q1/4点gL/4单块板重9.559615.50287.087215.31574.08737.043全部荷载11.709615.50351.654263.74090.74945.375Q（KN）荷载g（KN/m ）L（m ）M（KNm ）2、活载计算 （1） 荷载横向分布系数 跨中和四分点的横向分布系数按铰接板法计算。对于具有 10 块板以上的铰接板桥，参照《公路桥梁荷载横向分布计算》，采用划分板组的方法，将三块板合为一块板组当作一块板宽，利用上述书中的 Jn 表查出荷载横向分布影响线，由此求得板组的荷载横向分布系数，除以3 则得单块板的荷载横向分布系数。 支点按...
