空气采样极早期报警系统施工方法

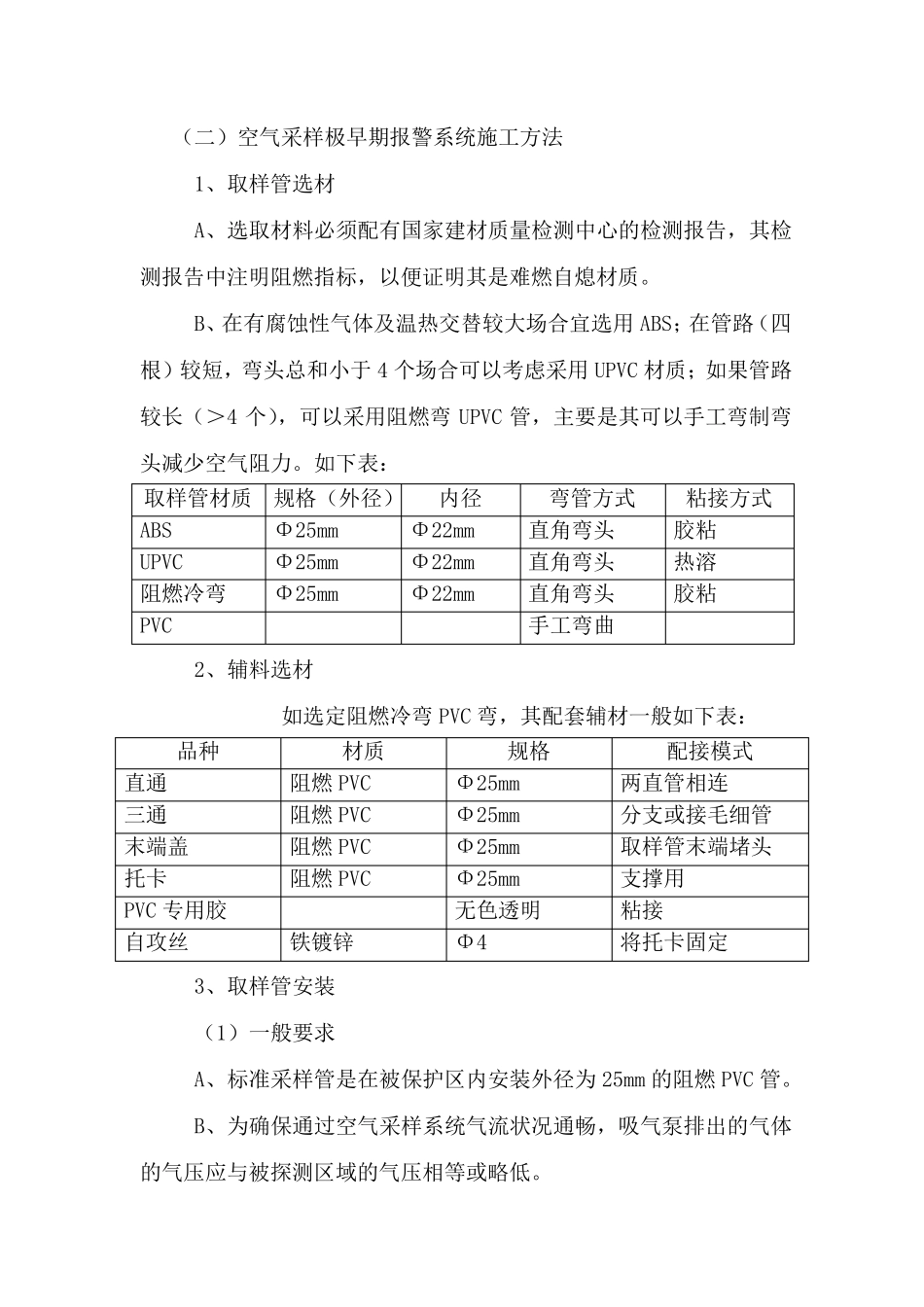

（二）空气采样极早期报警系统施工方法 1、取样管选材 A、选取材料必须配有国家建材质量检测中心的检测报告，其检测报告中注明阻燃指标，以便证明其是难燃自熄材质。 B、在有腐蚀性气体及温热交替较大场合宜选用ABS；在管路（四根）较短，弯头总和小于4 个场合可以考虑采用UPVC 材质；如果管路较长（＞4 个），可以采用阻燃弯UPVC 管，主要是其可以手工弯制弯头减少空气阻力。如下表： 取样管材质 规格（外径） 内径 弯管方式 粘接方式 ABS Φ25mm Φ22mm 直角弯头 胶粘 UPVC Φ25mm Φ22mm 直角弯头 热溶 阻燃冷弯 Φ25mm Φ22mm 直角弯头 胶粘 PVC 手工弯曲 2、辅料选材 如选定阻燃冷弯PVC 弯，其配套辅材一般如下表： 品种 材质 规格 配接模式 直通 阻燃PVC Φ25mm 两直管相连 三通 阻燃PVC Φ25mm 分支或接毛细管 末端盖 阻燃PVC Φ25mm 取样管末端堵头 托卡 阻燃PVC Φ25mm 支撑用 PVC 专用胶 无色透明 粘接 自攻丝 铁镀锌 Φ4 将托卡固定 3、取样管安装 （1）一般要求 A、标准采样管是在被保护区内安装外径为25mm 的阻燃PVC 管。 B、为确 保通过 空气采样系统气流 状 况 通畅 ，吸 气泵 排 出 的气体的气压 应 与 被探 测区域 的气压 相等 或略 低 。 C、取样管上取样孔采用Φ2.5-Φ4.0mm，取样孔之间距1-4m。一般将每根取样管分成三段。如单管长70 米，前20m 中取样孔为Φ2.5mm。中间30m 取样孔为Φ3.00mm，后20 米取样孔为Φ3.5mm。依次将取样孔变大，最末端塞为4 个Φ4 孔，每个取样孔上贴上指示标签。 D、取样管上直角弯应尽量避免小弧度，可采用半径大于或等于20cm 手工弯制，故选用取样管为阻燃冷弯管。 E、取样管路总长度最好小于200 米,极限250 米（4 根×50 米、3 根×70 米、2 根×100 米），而每路取样管上取样孔的数量最好不超过 25 个，当只用一根管路时，长度不要超过 100 米。 F、每根管直角弯小于10 个。 G、实际应用中，每根管路的长度应尽量接近，这样可使空气取样系统内部气流容易平衡。 H、若环境要求取样管承受很大的承载力或长时间暴露于强光、极热、极冷的环境中，或是遇到可溶解 PVC 管气体时，也可以使用ABS管或其他金属管材。 I、每个取样孔的间距（即保护半径）最大不应超过 8 米，管和管之间不大于8 米，最小不应少于1 米。 （2）取样管安装前加工及丈量 丈量现场确定取样管弯头数量...
