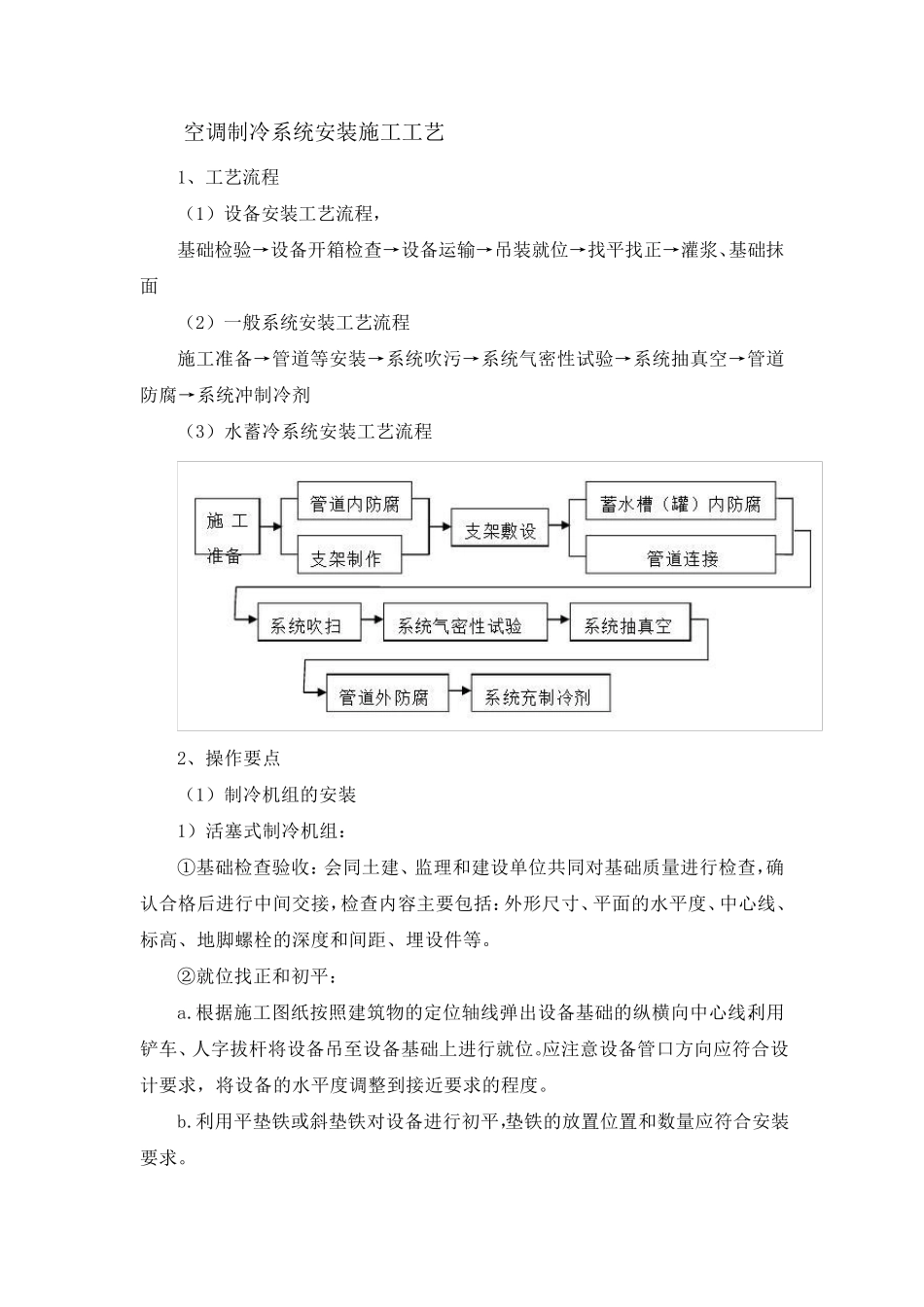

空调制冷系统安装施工工艺 1、工艺流程 （1）设备安装工艺流程， 基础检验→设备开箱检查→设备运输→吊装就位→找平找正→灌浆、基础抹面 （2）一般系统安装工艺流程 施工准备→管道等安装→系统吹污→系统气密性试验→系统抽真空→管道防腐→系统冲制冷剂 （3）水蓄冷系统安装工艺流程 2、操作要点 （1）制冷机组的安装 1）活塞式制冷机组： ①基础检查验收：会同土建、监理和建设单位共同对基础质量进行检查，确认合格后进行中间交接，检查内容主要包括：外形尺寸、平面的水平度、中心线、标高、地脚螺栓的深度和间距、埋设件等。 ②就位找正和初平： a.根据施工图纸按照建筑物的定位轴线弹出设备基础的纵横向中心线，利用铲车、人字拔杆将设备吊至设备基础上进行就位。应注意设备管口方向应符合设计要求，将设备的水平度调整到接近要求的程度。 b.利用平垫铁或斜 垫铁对设备进行初平，垫铁的放 置 位置 和数 量应符合安装要求。 ③ 精 平 和 基 础 抹 面 ： a.设 备 初 平 合 格 后 ， 应 对 地 脚 螺 栓 孔 进 行 二 次 灌 浆 ， 所 用 的 细 石 混 凝 土 或 水泥 砂 浆 的 强 度 等 级 ， 应 比 基 础 强 度 等 级 高1～ 2 级 。 灌 浆 前 应 清 理 孔 内 的 污 物 、泥 土 等 杂 物 。 每 个 孔 洞 灌 浆 必 须 一 次 完 成 ， 分 层 捣 实 ， 并 保 持 螺 栓 处 于 垂 直 状 态 。待 其 强 度 达 到 70%以 上 时 ， 方 能 拧 紧 地 脚 螺 栓 。 b.设 备 精 平 后 应 及 时 点 焊 垫 铁 ，设 备 底 座 与 基 础 表 面 间 的 空 隙 应 用 混 凝 土 填满 ， 并 将 垫 铁 埋 在 混 凝 土 内 ， 灌 浆 层 上 表 面 应 略 有 坡 度 ， 以 防 油 、 水 流 入 设 备 底座 ， 抹 面 砂 浆 应 密 实 、 表 面 光 滑 美 观 。 c.利 用 水 平 仪 法 或 铅 垂 线 法 在 气 缸 加 工 面 、 底 座 或 与 底 座 平 行 的 加 工 面 上 测量， 对 设 备 进 行 精 平 ， 使机身纵、 横向水 平 度 的 允许偏差为1/1000， 并 应 符合设 备 技术文件的 规定。 ④拆卸和 清 洗： a.用 油 封的 制冷压缩机， 如在 设 备 文件规定的 期限内 ， 且外观 ...
