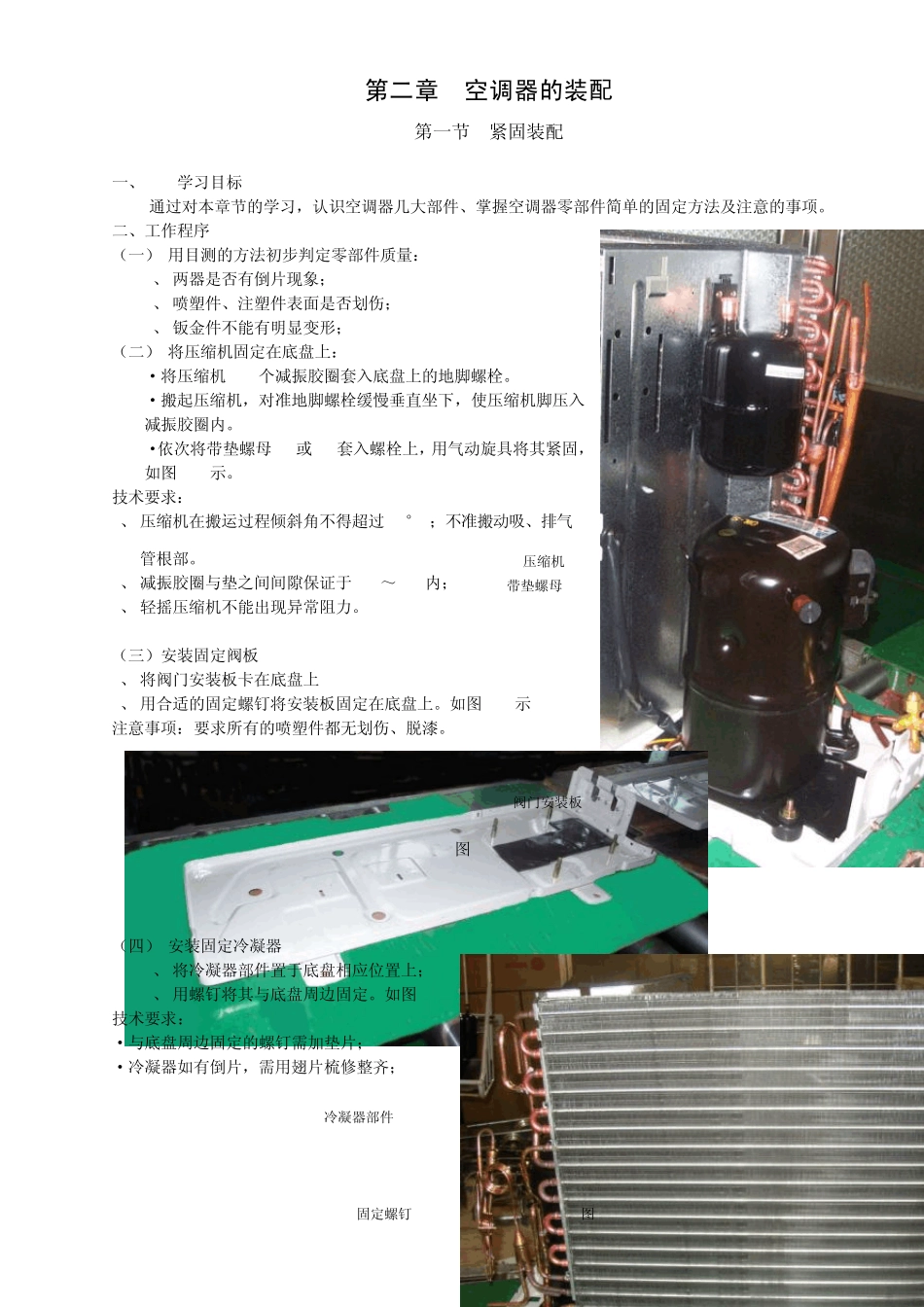

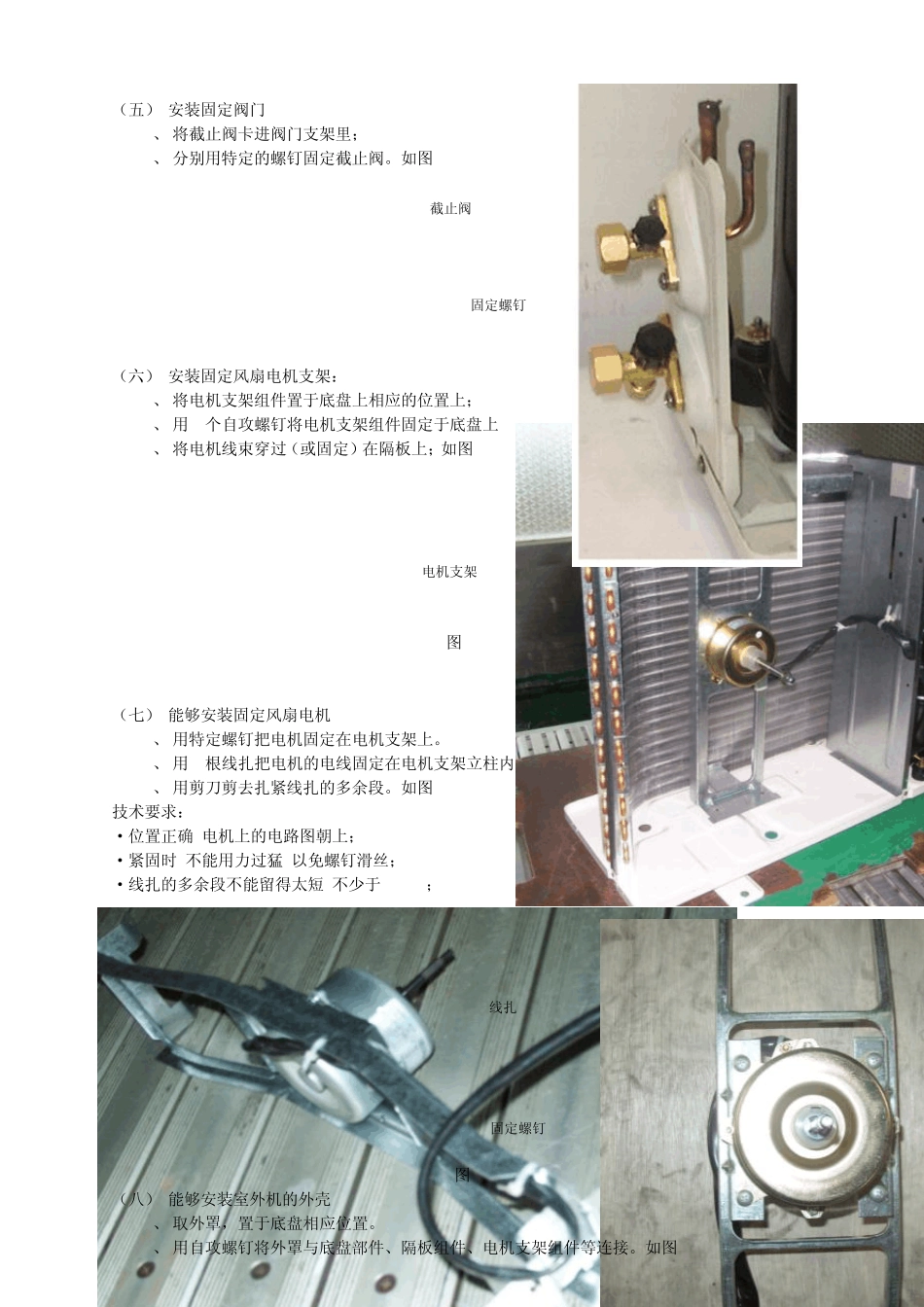

第二章 空调器的装配 第一节 紧固装配 一、 学习目标 通过对本章节的学习,认识空调器几大部件、掌握空调器零部件简单的固定方法及注意的事项。 二、工作程序 (一) 用目测的方法初步判定零部件质量: 1、 两器是否有倒片现象; 2、 喷塑件、注塑件表面是否划伤; 3、 钣金件不能有明显变形; (二) 将压缩机固定在底盘上: ·将压缩机 3-4个减振胶圈套入底盘上的地脚螺栓。 ·搬起压缩机,对准地脚螺栓缓慢垂直坐下,使压缩机脚压入 减振胶圈内。 ·依次将带垫螺母 M6或 M8套入螺栓上,用气动旋具将其紧固, 如图 1-1示。 技术要求: 1、 压缩机在搬运过程倾斜角不得超过 30° ;不准搬动吸、排气管根部。 压缩机 2、 减振胶圈与垫之间间隙保证于 0.5~2mm内; 带垫螺母 3、 轻摇压缩机不能出现异常阻力。 图 1-1 (三)安装固定阀板 1、 将阀门安装板卡在底盘上 2、 用合适的固定螺钉将安装板固定在底盘上。如图 1-2示. 注意事项:要求所有的喷塑件都无划伤、脱漆。 阀门安装板 图 1-2 (四) 安装固定冷凝器 1、 将冷凝器部件置于底盘相应位置上; 2、 用螺钉将其与底盘周边固定。如图 1-3 技术要求: ·与底盘周边固定的螺钉需加垫片; ·冷凝器如有倒片,需用翅片梳修整齐; 冷凝器部件 固定螺钉 图 1-3 (五) 安装固定阀门 1、 将截止阀卡进阀门支架里; 2、 分别用特定的螺钉固定截止阀。如图1-4 截止阀 固定螺钉 图1-4 (六) 安装固定风扇电机支架: 1、 将电机支架组件置于底盘上相应的位置上; 2、 用2个自攻螺钉将电机支架组件固定于底盘上 3、 将电机线束穿过(或固定)在隔板上;如图1-5 电机支架 图1-5 (七) 能够安装固定风扇电机 1、 用特定螺钉把电机固定在电机支架上。 2、 用2根线扎把电机的电线固定在电机支架立柱内侧的凹槽内。 3、 用剪刀剪去扎紧线扎的多余段。如图1-6 技术要求: ·位置正确,电机上的电路图朝上; ·紧固时,不能用力过猛,以免螺钉滑丝; ·线扎的多余段不能留得太短(不少于10mm); 线扎 固定螺钉 图1-6 (八) 能够安装室外机的外壳 1、 取外罩,置于底盘相应位置。 2、 用自攻螺钉将外罩与底盘部件、隔板组件、电机支架组件等连接。如图1-7 技术要求:与喷塑件连接的所有螺钉都 必须套上垫片 外罩 固定螺钉 图1-7 (九)安装固定蒸发器 1、 将底壳部件立起,取蒸发器部件,将气...
