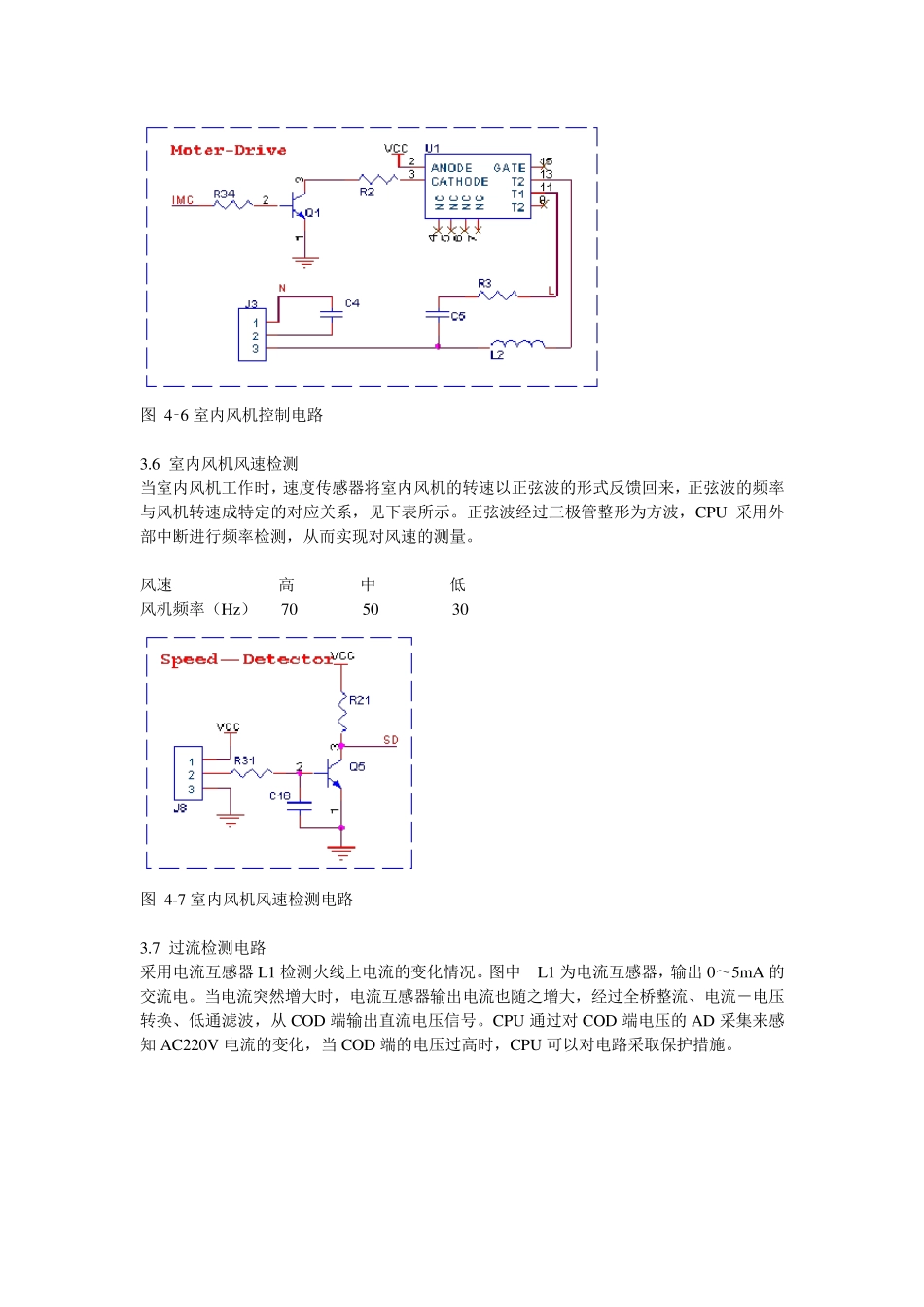

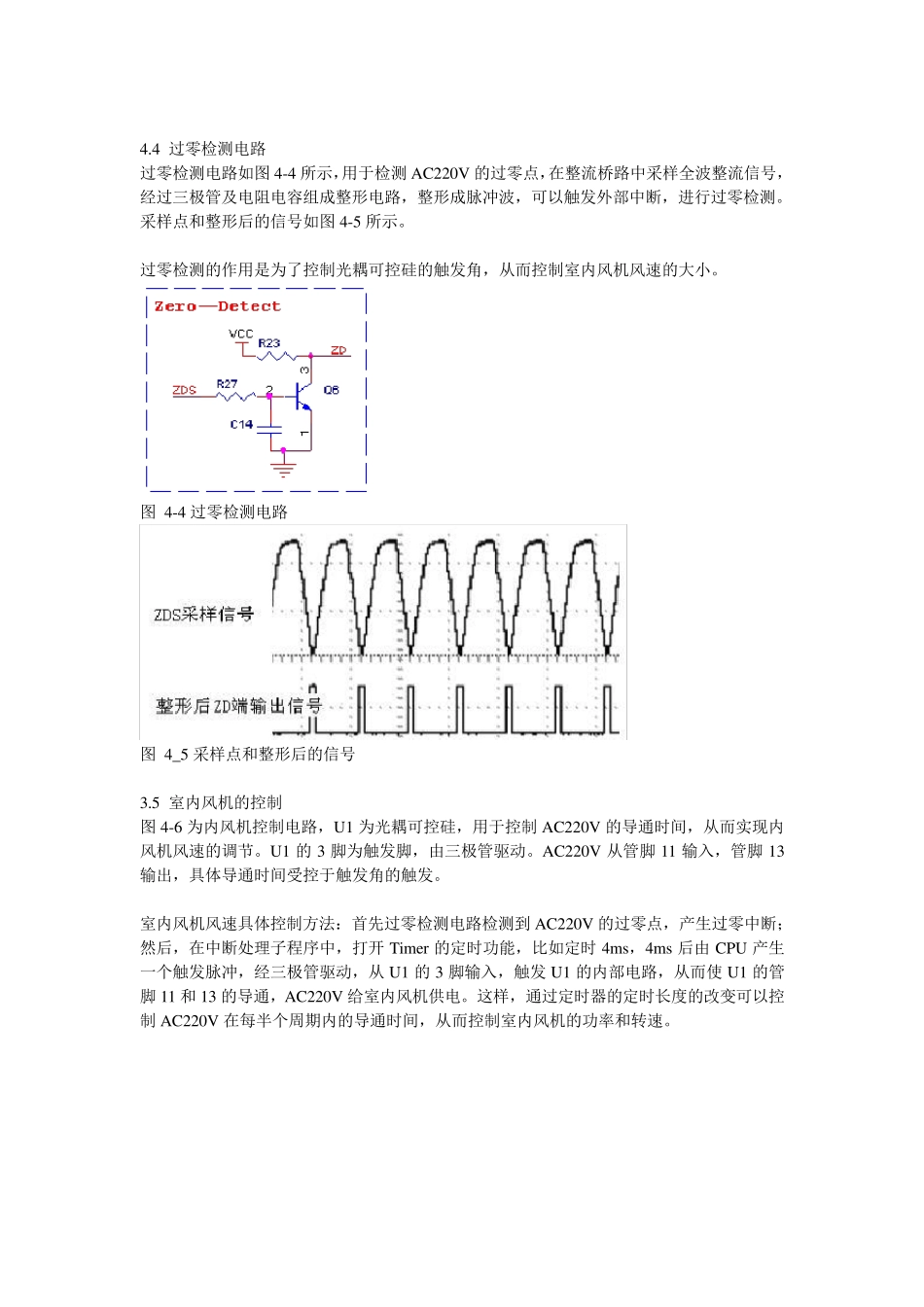

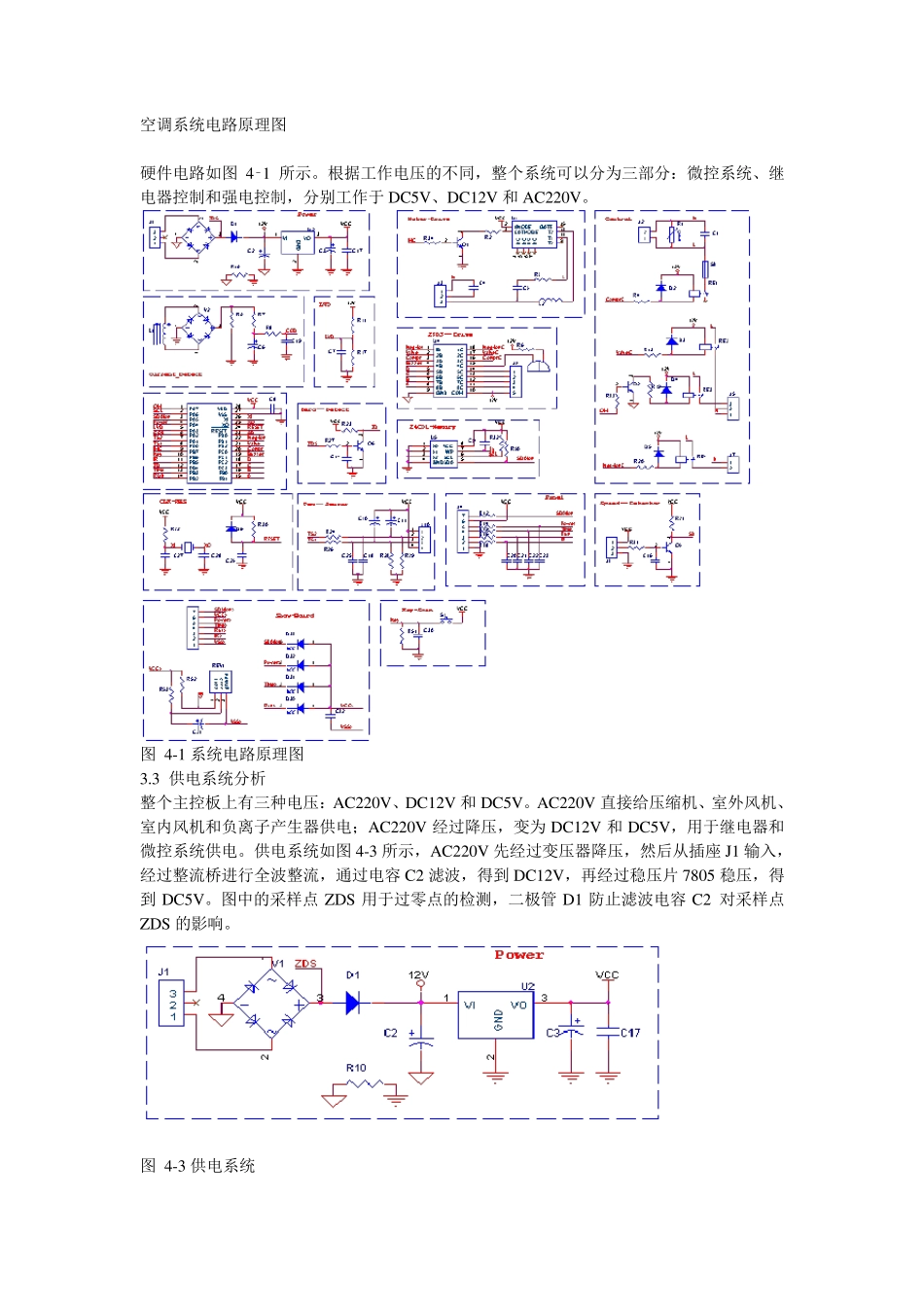

空调系统电路原理图 硬件电路如图 4‑ 1 所示。根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于 DC5V、DC12V 和 AC220V。 图 4-1 系统电路原理图 3.3 供电系统分析 整个主控板上有三种电压：AC220V、DC12V 和 DC5V。AC220V 直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V 经过降压，变为DC12V 和 DC5V，用于继电器和微控系统供电。供电系统如图4-3 所示，AC220V 先经过变压器降压，然后从插座 J1 输入，经过整流桥进行全波整流，通过电容 C2 滤波，得到 DC12V，再经过稳压片 7805 稳压，得到 DC5V。图中的采样点 ZDS 用于过零点的检测，二极管 D1 防止滤波电容 C2 对采样点ZDS 的影响。 图 4-3 供电系统 4.4 过零检测电路 过零检测电路如图4-4 所示，用于检测AC220V 的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。采样点和整形后的信号如图4-5 所示。 过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。 图 4-4 过零检测电路 图 4_5 采样点和整形后的信号 3.5 室内风机的控制 图4-6 为内风机控制电路，U1 为光耦可控硅，用于控制 AC220V 的导通时间，从而实现内风机风速的调节。U1 的3 脚为触发脚，由三极管驱动。AC220V 从管脚 11 输入，管脚 13输出，具体导通时间受控于触发角的触发。 室内风机风速具体控制方法：首先过零检测电路检测到 AC220V 的过零点，产生过零中断；然后，在中断处理子程序中，打开 Timer 的定时功能，比如定时 4ms，4ms 后由 CPU 产生一个触发脉冲，经三极管驱动，从 U1 的3 脚输入，触发U1 的内部电路，从而使 U1 的管脚 11 和 13 的导通，AC220V 给室内风机供电。这样，通过定时器的定时长度的改变可以控制 AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。 图 4‑ 6 室内风机控制电路 3.6 室内风机风速检测 当室内风机工作时，速度传感器将室内风机的转速以正弦波的形式反馈回来，正弦波的频率与风机转速成特定的对应关系，见下表所示。正弦波经过三极管整形为方波，CPU 采用外部中断进行频率检测，从而实现对风速的测量。 风速 高 中 低 风机频率（Hz） 70 50 30 图 4-7 室内风机风速检测电路 3.7 过流检测电路 采用...
