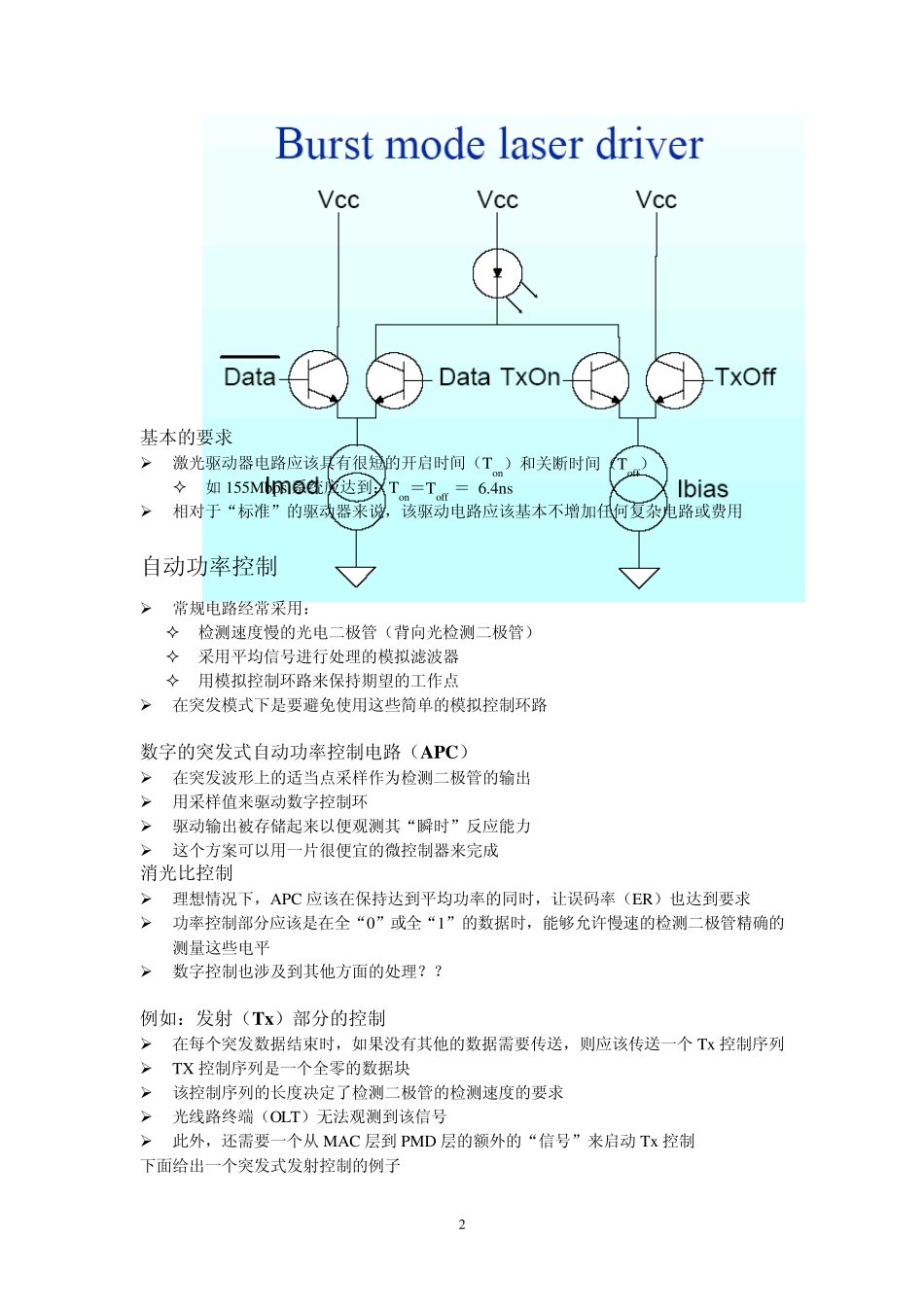

1 内容提要 突发模式发送器 与信号上升沿和下降沿时间关系 自动功率控制 突发模式接收器 电平恢复的几种方法 快速时钟恢复 分界符和错误容限 上升沿和下降沿时间 常规电路工作时被设计成维持偏置电流不变 如何快速改变偏置电流并没有得到重视 偏置电流的恒定使一些常规电路在突发工作时，性能很差 如果通过改进，使某些常规电路在突发工作时，也具有很好的性能 常规的激光驱动电路 对问题的解决方案 简单的讨论：如果在一定比特率下，你能设计一个控制二极管的电路，那么该电路也应该可以以同样的速率来控制偏置电流 下面的电路图就可以给予证明 2 基本的要求 激光驱动器电路应该具有很短的开启时间（Ton）和关断时间（Toff） 如155Mbps 系统应达到：Ton＝Toff ＝ 6.4ns 相对于“标准”的驱动器来说，该驱动电路应该基本不增加任何复杂电路或费用 自动功率控制 常规电路经常采用： 检测速度慢的光电二极管（背向光检测二极管） 采用平均信号进行处理的模拟滤波器 用模拟控制环路来保持期望的工作点 在突发模式下是要避免使用这些简单的模拟控制环路 数字的突发式自动功率控制电路（APC） 在突发波形上的适当点采样作为检测二极管的输出 用采样值来驱动数字控制环 驱动输出被存储起来以便观测其“瞬时”反应能力 这个方案可以用一片很便宜的微控制器来完成 消光比控制 理想情况下，APC 应该在保持达到平均功率的同时，让误码率（ER）也达到要求 功率控制部分应该是在全“0”或全“1”的数据时，能够允许慢速的检测二极管精确的测量这些电平 数字控制也涉及到其他方面的处理？？ 例如：发射（Tx）部分的控制 在每个突发数据结束时，如果没有其他的数据需要传送，则应该传送一个 Tx 控制序列 TX 控制序列是一个全零的数据块 该控制序列的长度决定了检测二极管的检测速度的要求 光线路终端（OLT）无法观测到该信号 此外，还需要一个从 MAC 层到PMD 层的额外的“信号”来启动Tx 控制 下面给出一个突发式发射控制的例子 3 内容提要 突发模式发射器 上升沿和下降沿时间 自动功率控制 突发模式接收器 动态范围、灵敏度和电平恢复 电平恢复 快速时钟恢复 分界符和容错能力 动态范围、灵敏度和电平恢复 当...
