立式储罐设计

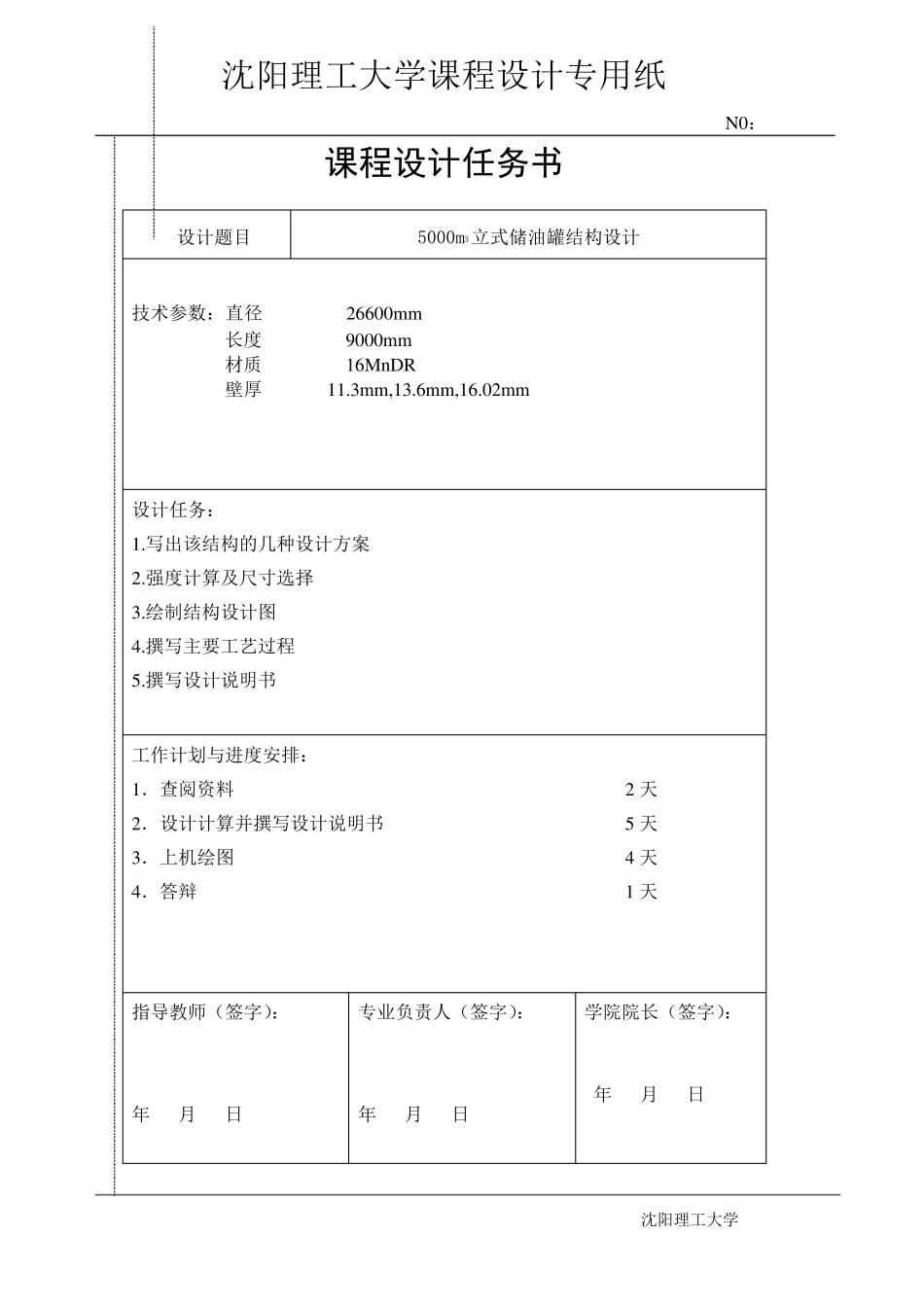

立式储罐设计_第1页
1/23
立式储罐设计_第2页
2/23

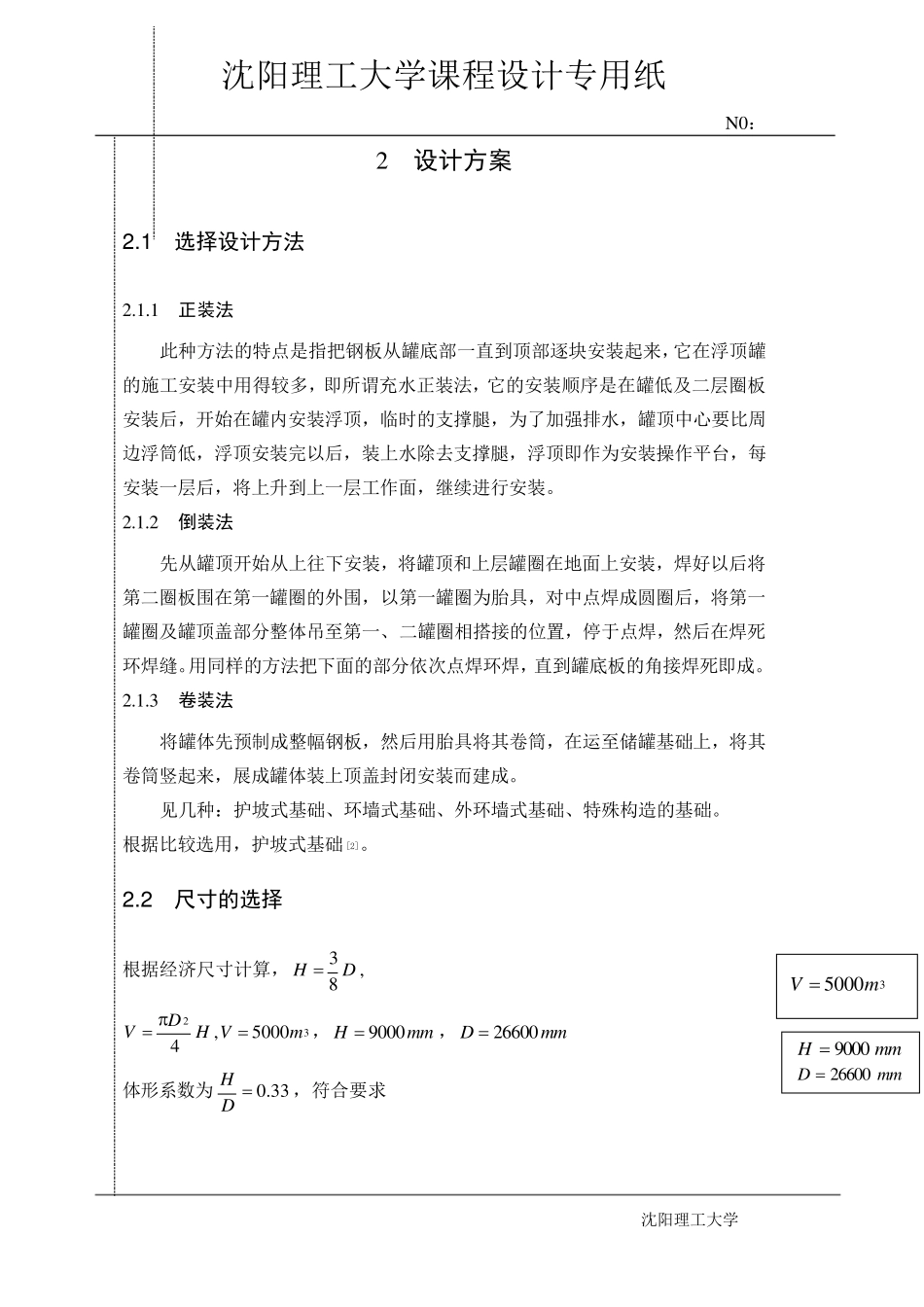

立式储罐设计_第3页
3/23
沈阳理工大学课程设计专用纸 N0: 沈阳理工大学 课程设计任务书 设计题目 5000m3立式储油罐结构设计 技术参数:直径 26600mm 长度 9000mm 材质 16MnDR 壁厚 11.3mm,13.6mm,16.02mm 设计任务: 1.写出该结构的几种设计方案 2.强度计算及尺寸选择 3.绘制结构设计图 4.撰写主要工艺过程 5.撰写设计说明书 工作计划与进度安排: 1.查阅资料 2 天 2.设计计算并撰写设计说明书 5 天 3.上机绘图 4 天 4.答辩 1 天 指导教师(签字): 年 月 日 专业负责人(签字): 年 月 日 学院院长(签字): 年 月 日 沈阳理工大学课程设计专用纸 N 0: 沈阳理工大学 1 储罐及其发展概况 油品和各种液体化学品的储存设备—储罐是石油化工装置和储运系统设施的重要组成部分。由于大型储罐的容积大、使用寿命长。热设计规范制造的费用低,还节约材料。 20 世纪 70 年代以来,内浮顶储油罐和大型浮顶油罐发展较快。第一个发展油罐内部覆盖层的施法国。1955 年美国也开始建造此种类型的储罐。1962 年美国德士古公司就开始使用带盖浮顶罐,并在纽瓦克建有世界上最大直径为 187ft(61.6mm)的带盖浮顶罐。至 1972 年美国已建造了 600 多个内浮顶罐。 1978 年国内 3000m3 铝浮盘投入使用,通过测试蒸发损耗标定,收到显著效果。近20 年也相继出现各种形式和结构的内浮盘或覆盖物[1]。 世界技术先进的国家,都备有较齐全的储罐计算机专用程序,对 储罐作 静 态分析 和动 态 分析 ,同 时 对 储罐的重要理论 问 题 ,如 大型储罐 T 形焊 缝 部位 的疲 劳分析 ,大型储罐基 础 的静 态 和动 态 特 性 分析 ,抗 震 分析 等 ,以试验 分析 为基 础 深入研 究 ,通过试验 取 得 大量 数 据 ,验 证 了理论 的准 确 性 ,从 而 使研 究 具 有使用价值 。 近几 十 年来,发展了各种形式的储罐,尤 其 是在石油化工生 产 中 大量 采 用大型的薄 壁 压 力 容器 。它 易 于制造,又 便 于在内部装设工艺 附 件 ,并便 于工作 介 质在内部相互 作 用等 。 沈阳理工大学课程设计专用纸 N 0: 沈阳理工大学 2 设计方案 2 .1 选择设计方法 2.1.1 正装法 此种方法的特点是指把钢板从罐底部一直到顶部逐块安装起来,它在浮顶罐的施工安装中用得较多,即所谓充水正装法,它的安装顺序是在罐低及二层圈板安装后...
