竖井掘进爆破设计

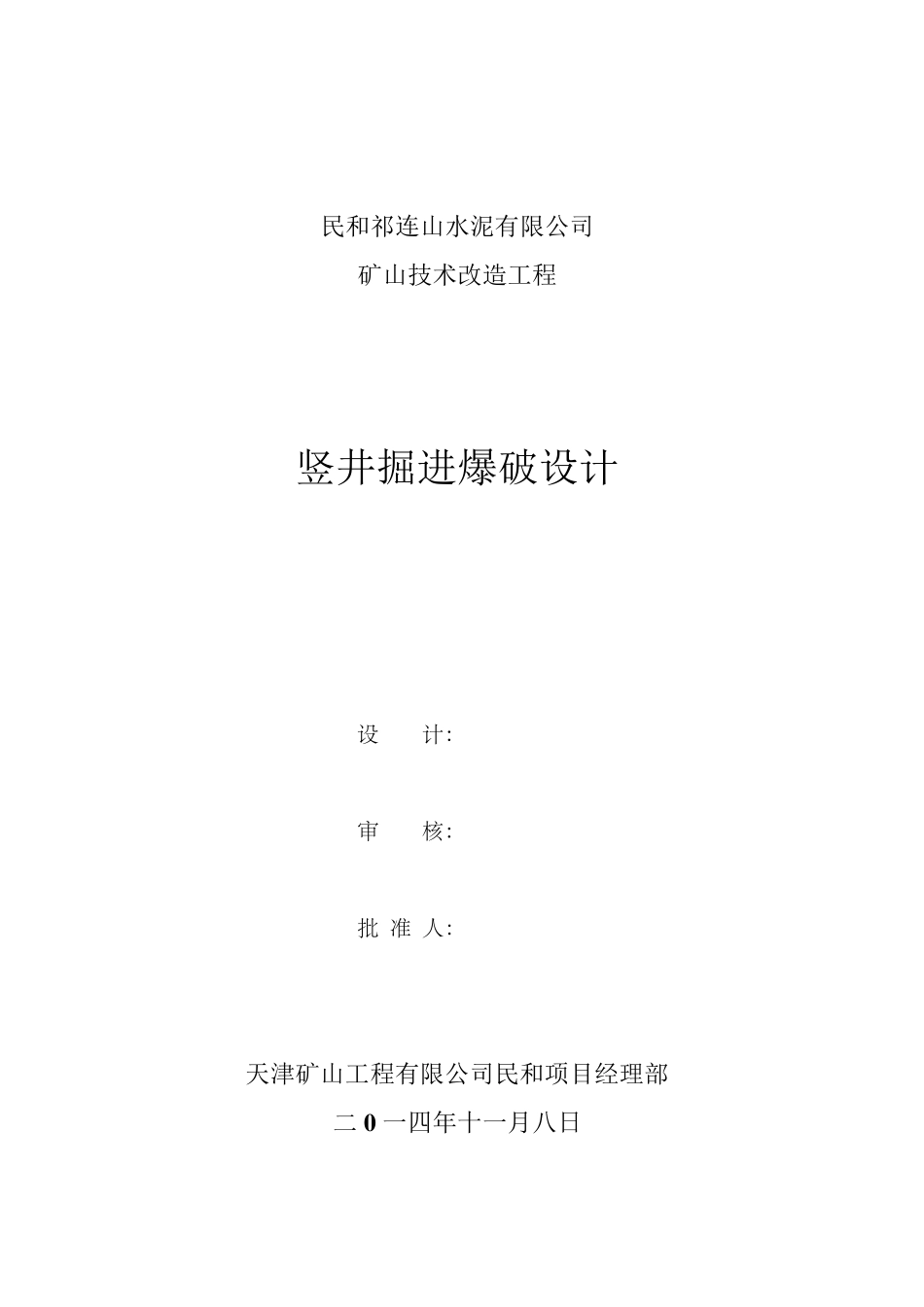

竖井掘进爆破设计_第1页
1/9
竖井掘进爆破设计_第2页
2/9
竖井掘进爆破设计_第3页
3/9
民和祁连山水泥有限公司 矿山技术改造工程 竖井掘进爆破设计 设 计 : 审 核 : 批 准 人 : 天津矿山工程有限公司民和项目经理部 二0 一四年十一月八日 一、 工程地质概况 民和祁连山矿山地处青藏高原东北边缘,湟水河与大通河交汇的三角地带,矿区构造简单,为一陡倾单斜,地层走向北北东~南西,倾向南东,倾角一般在80°左右,局部直立或倒转。区内有一条正断层,紧邻矿区西侧,走向10~15°,倾向西,倾角85°,上盘为东岔沟组上亚组(Pt1d2)片岩,下盘为东岔沟组下亚组片岩层(Pt1d11)、大理岩层(Pt1d12)及上亚组(Pt1d2),岩石硬度系数f≥8。 工程特点:该工程为全断面竖井掘进,直径3m,长20m,断面积7.065 ㎡。岩石坚固系数f=8—12。 二、爆破参数选择 1 钻孔直径d=42mm; 2 钻孔倾角;掏槽孔 75°,辅助孔、周边孔 90°; 3 钻孔深度H=2m,超深 L=0.3W=180mm; 4 最小抵抗线:掏槽孔 W=300-(0.3/tan75°)=220m 辅助孔 W=600m:;周边孔 W=600m 5 钻孔间距a=400mm; 6 钻孔排距b =500mm; 7 堵塞长度L1 取500mm 8 炸药单耗q=3.6 ㎏/m³,根 据 试 爆后 确 定 ; 9 装 药量 本 次 爆破共 36 孔,装 药量 共 计 43.2kg 三 布 孔方 式 、爆破方 式 、装 药结 构及起 爆网 络 布 孔方 式 : 炮孔布置图 2 .爆破方式:多排孔微差爆破 3 .装药结构:连续装药 装药结构图 4 、起爆网络 起爆网络图 四、爆破器材参数及装药量计算 1、爆破器材 爆破器材表 序号 名称 规格 数量 1 2#岩石乳化炸药 Φ32 卷药 43.2kg 2 电雷管 电子雷管 2 枚 3 导爆管雷管 1 段 8 枚 3 段 12 枚 5 段 16 枚 2、装药量计算 炮孔排列及装药量 序号 孔号 名称 炮孔深度(m ) 数目 装药量 段位 卷/孔 kg/孔 小计(kg) 2 1--8 掏槽眼 2 8 6 1.2 9.6 1 3 9--20 辅助眼 2 12 6 1.2 14.4 3 4 21--36 周边眼 2 16 6 1.2 19.2 5 合计 72 36 43.2 五、 爆破安全距离计算 (1)、 爆破振动速度计算 V=K×(Q1/3/R)£ 式中:K---振动传播系数; Q---微差爆破最大一段装药量,为 200Kg; R---爆源中心到被保护建筑物的距离,取 500m; £---爆破衰减系数; ①、k 和£取上限值,即 k 取 250,£取 1.8 计算得:V=250×(2001/3/500)1.8=0.083 cm/s ②、k 和£取下限值,...
