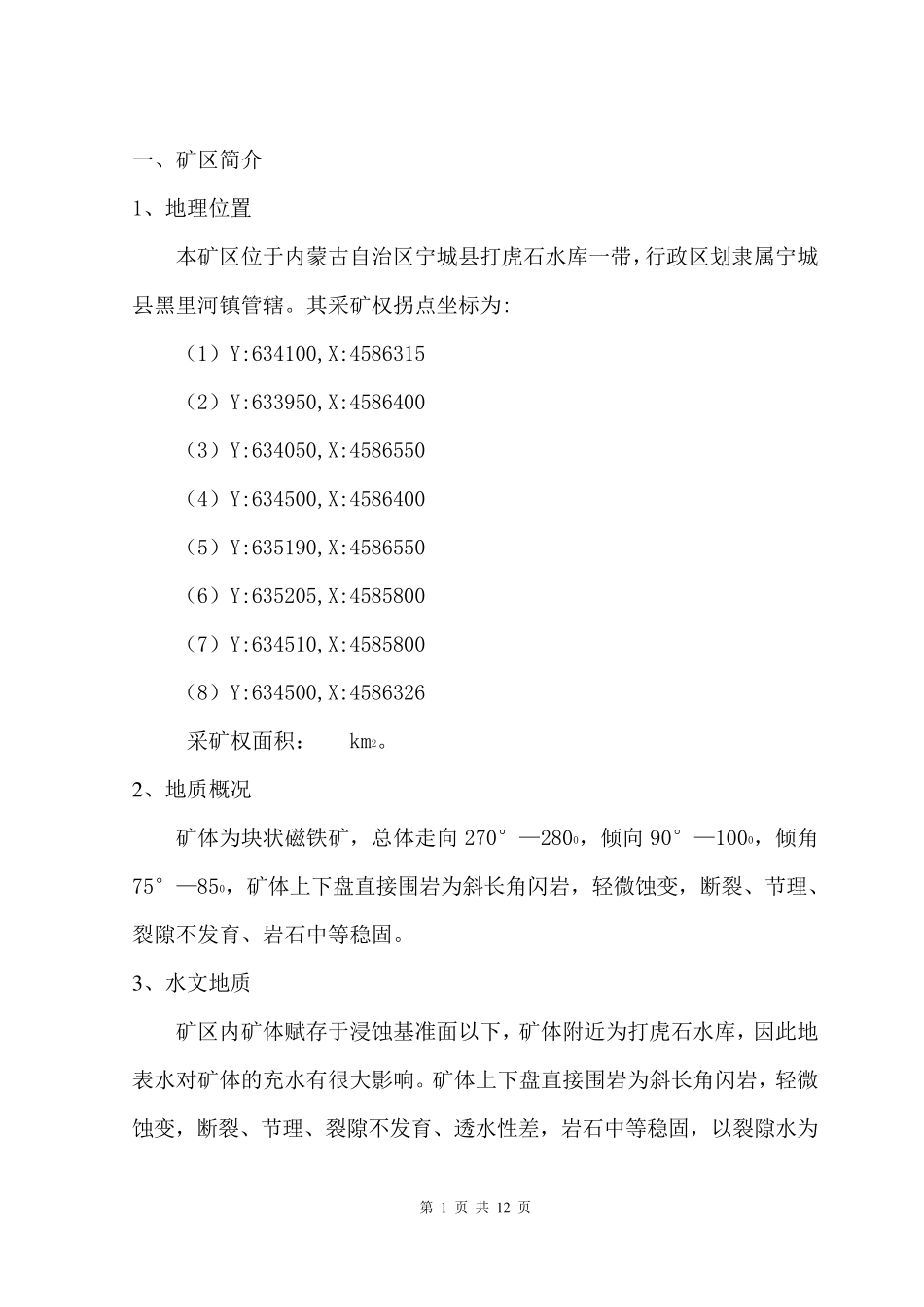

第 1 页 共 1 2 页 一、矿区简介 1、地理位置 本矿区位于内蒙古自治区宁城县打虎石水库一带，行政区划隶属宁城县黑里河镇管辖。其采矿权拐点坐标为: （1）Y:634100,X:4586315 （2）Y:633950,X:4586400 （3）Y:634050,X:4586550 （4）Y:634500,X:4586400 （5）Y:635190,X:4586550 （6）Y:635205,X:4585800 （7）Y:634510,X:4585800 （8）Y:634500,X:4586326 采矿权面积： km2。 2 、地质概况 矿体为块状磁铁矿，总体走向270°—2800，倾向90°—1000，倾角75°—850，矿体上下盘直接围岩为斜长角闪岩，轻微蚀变，断裂、节理、裂隙不发育、岩石中等稳固。 3 、水文地质 矿区内矿体赋存于浸蚀基准面以下，矿体附近为打虎石水库，因此地表水对矿体的充水有很大影响。矿体上下盘直接围岩为斜长角闪岩，轻微蚀变，断裂、节理、裂隙不发育、透水性差，岩石中等稳固，以裂隙水为 第 2 页 共 1 2 页 主，无大的涌水，水文地质条件属于中等类型。 4 、矿区所在区地震峰值加速度为 0 .0 5 ，地震烈度 6 度区，为弱区，地质环境质量较好。 二、设计目的 1 、现有各竖井只有一个安全出口，而且阶段高度、回采方式混乱，没有形成统一的通风、避灾等系统，存在很大的安全隐患。 2 、矿体上盘为打虎石水库，为保障安全生产，必须形成统一的开拓系统。 3 、现有各竖井提升能力小，达不到公司生产经营的需要。 4 、矿区已揭露矿体均以开采完毕。为保证矿山三级矿量，同时探明矿体在下部水平上的品位、厚度变化情况及赋存状态，增加地质储量，延长矿山服务年限。 为此，设计这项工程，前期可作为矿山的探矿工程利用，后期作为矿山下部开采的主运输 、提升系统。 三、设计依 据 1 、根 据 地表 露头 及井下各中段矿体产状，推 测 下部矿体。 2 、各中段地质平面 图 。 四 、施 工方案 的选 择 及确 定 1、方案 一： 斜 井开拓方案 方案 二： 盲 竖井开拓方案 方案 三： 竖井开拓方案 第 3 页 共 1 2 页 2、各方案的比较 （1）方案一：斜井开拓方案 在3#竖井矿体下盘合理位置施工斜井，斜井规格2.5×2.3 ㎡，方位90°，斜长 200m。优点，斜井开拓准备时间少，施工设备简单、投产快，掘进延深斜井比较容易，地质探矿风险小，开拓工程资金少，工程进度快，修路、平场简单。缺点：提升速度慢，提升能力小，提升人员、设备比较复杂，钢丝绳磨损大，矿车提升易出轨、跑车，...
