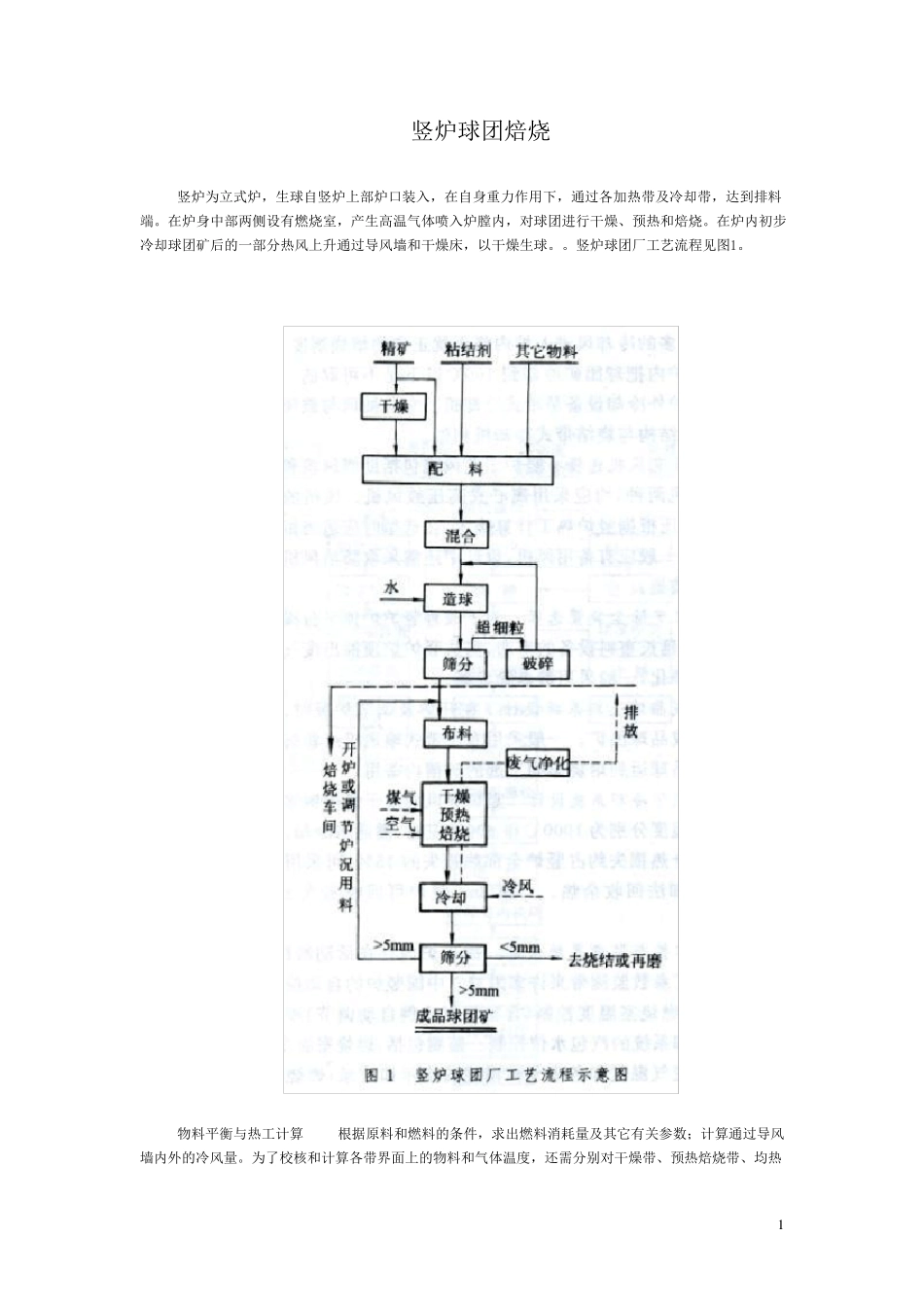

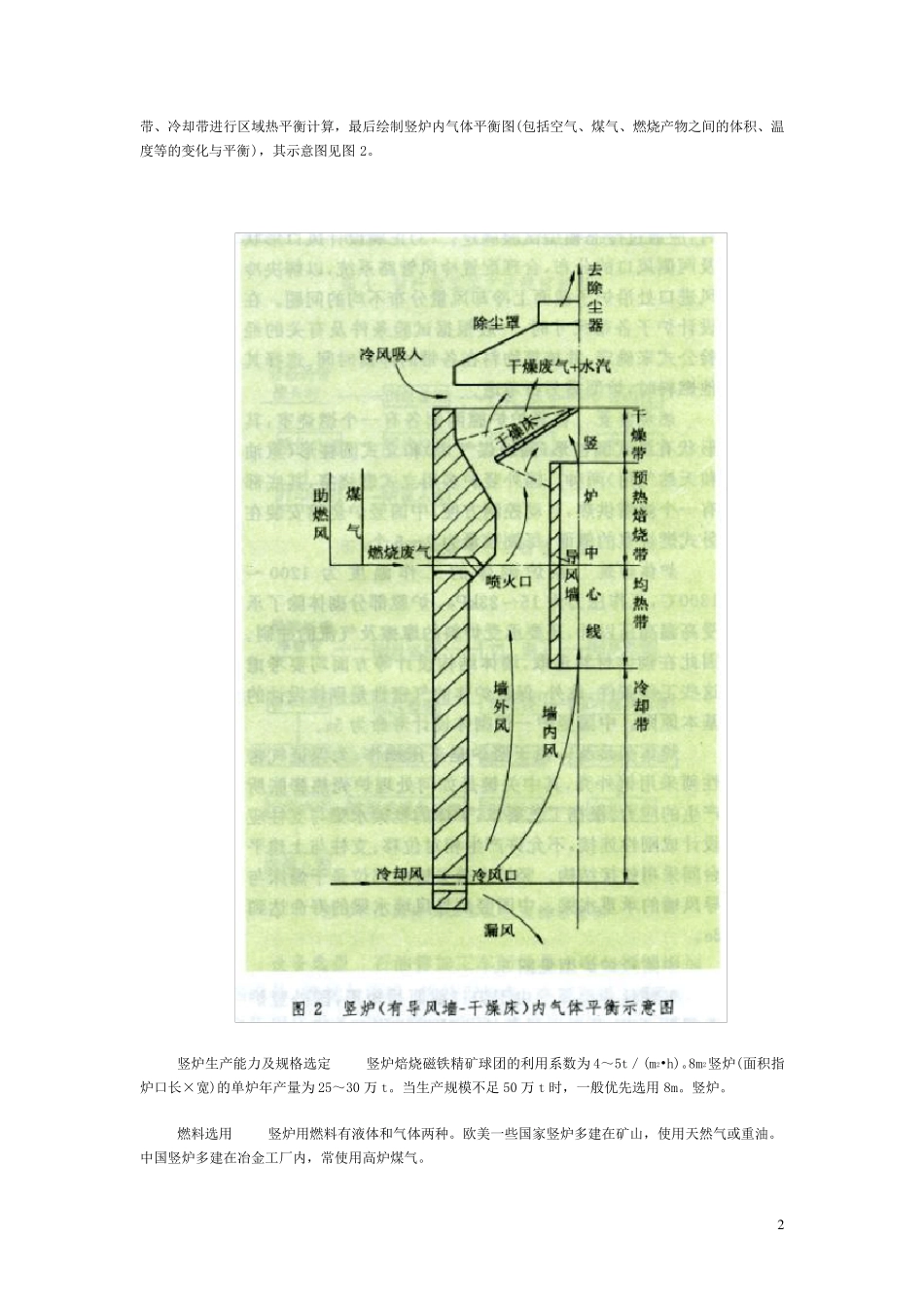

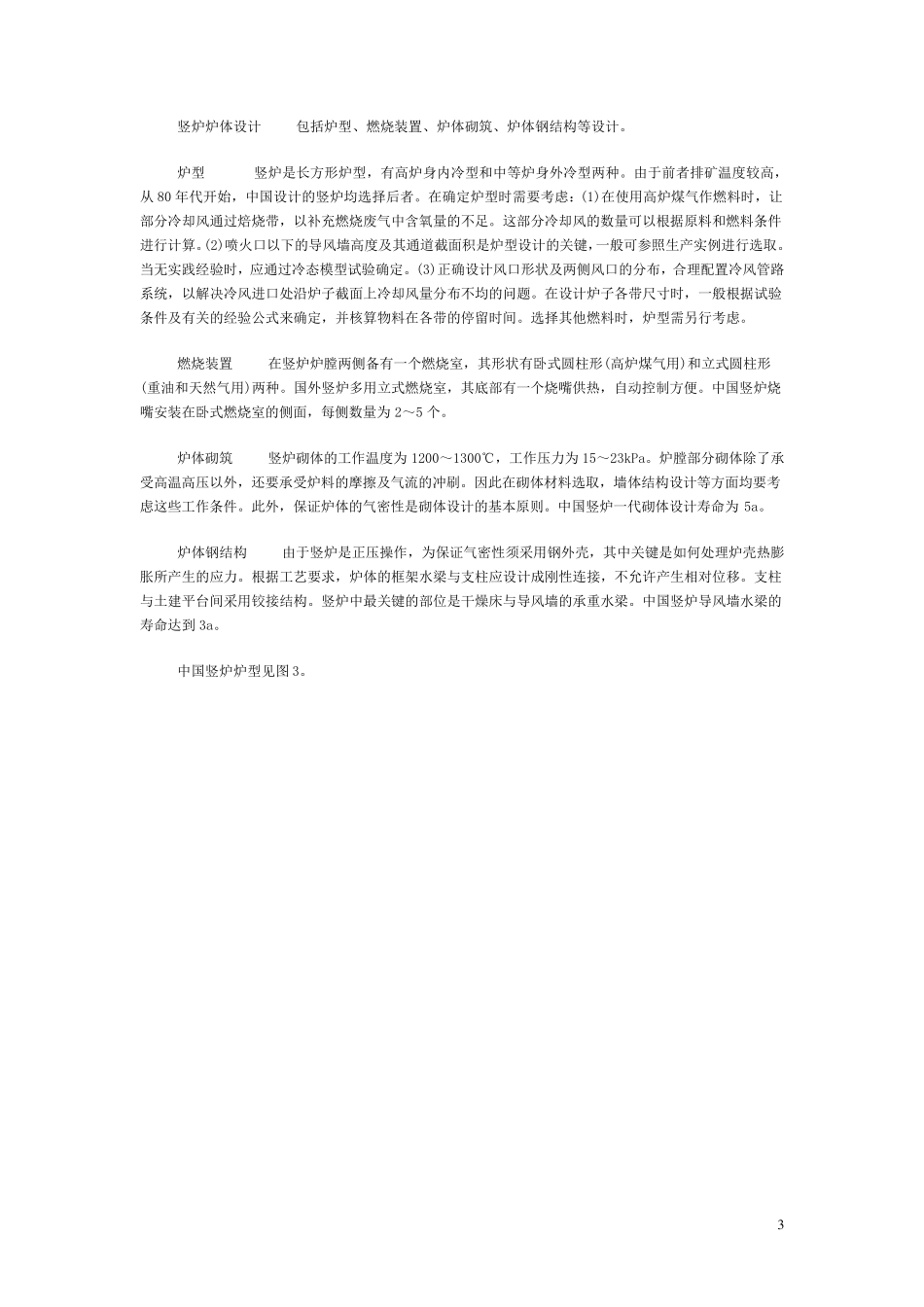

1 竖炉球团焙烧 竖炉为立式炉，生球自竖炉上部炉口装入，在自身重力作用下，通过各加热带及冷却带，达到排料端。在炉身中部两侧设有燃烧室，产生高温气体喷入炉膛内，对球团进行干燥、预热和焙烧。在炉内初步冷却球团矿后的一部分热风上升通过导风墙和干燥床，以干燥生球。。竖炉球团厂工艺流程见图1。 物料平衡与热工计算 根据原料和燃料的条件，求出燃料消耗量及其它有关参数；计算通过导风墙内外的冷风量。为了校核和计算各带界面上的物料和气体温度，还需分别对干燥带、预热焙烧带、均热 2 带、冷却带进行区域热平衡计算，最后绘制竖炉内气体平衡图(包括空气、煤气、燃烧产物之间的体积、温度等的变化与平衡)，其示意图见图2。 竖炉生产能力及规格选定 竖炉焙烧磁铁精矿球团的利用系数为4～5t／(m2•h)。8m2竖炉(面积指炉口长×宽)的单炉年产量为25～30 万 t。当生产规模不足 50 万 t 时，一般优先选用8m。竖炉。 燃料选用 竖炉用燃料有液体和气体两种。欧美一些国家竖炉多建在矿山，使用天然气或重油。中国竖炉多建在冶金工厂内，常使用高炉煤气。 3 竖 炉 炉 体 设 计 包 括 炉 型 、 燃 烧 装 置 、 炉 体 砌 筑 、 炉 体 钢 结 构 等 设 计 。 炉 型 竖 炉 是 长 方 形 炉 型 ， 有 高 炉 身 内 冷 型 和 中 等 炉 身 外 冷 型 两 种 。 由 于 前 者 排 矿 温 度 较 高 ，从 80 年 代 开 始 ， 中 国 设 计 的 竖 炉 均 选 择 后 者 。 在 确 定 炉 型 时 需 要 考 虑 ： (1)在 使 用 高 炉 煤 气 作 燃 料 时 ， 让部 分 冷 却 风 通 过 焙 烧 带 ， 以 补 充 燃 烧 废 气 中 含 氧 量 的 不 足 。 这 部 分 冷 却 风 的 数 量 可 以 根 据 原 料 和 燃 料 条 件进 行 计 算 。(2)喷 火 口 以 下 的 导 风 墙 高 度 及 其 通 道 截 面 积 是 炉 型 设 计 的 关 键 ，一 般 可 参 照 生 产 实 例 进 行 选 取 。当 无 实 践 经 验 时 ， 应 通 过 冷 态模型 试验 确 定 。 (3)正确 设 计 风 口 形 状及 两 侧风 口 的 分 布， 合理配置 冷 风 管路系统， 以 解决冷 风 进 口 处沿炉 子截 面 上冷 却 风 量 分 布不 均 的 问题。 在 设 计 炉 子各...
