端子压接技术标准

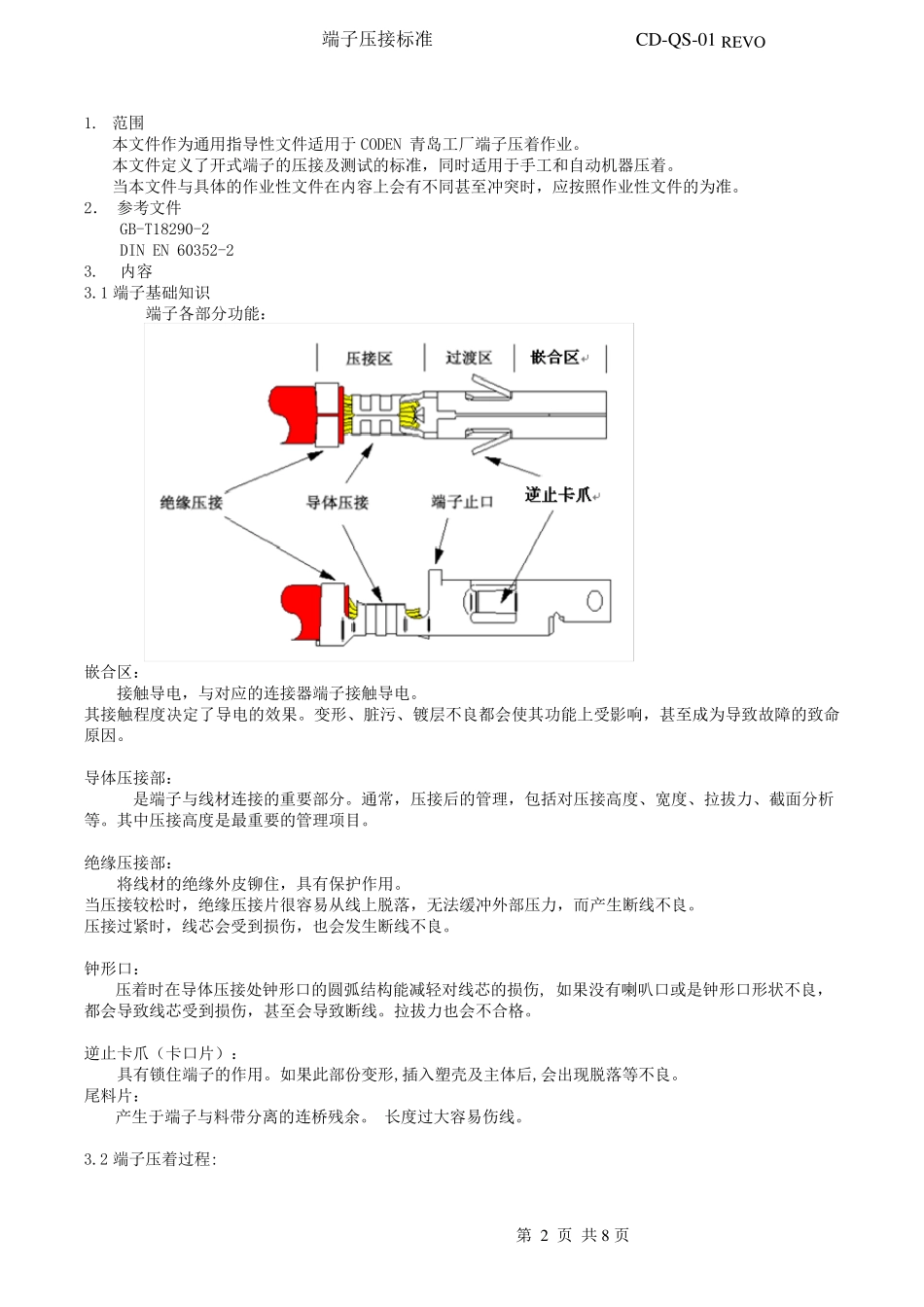

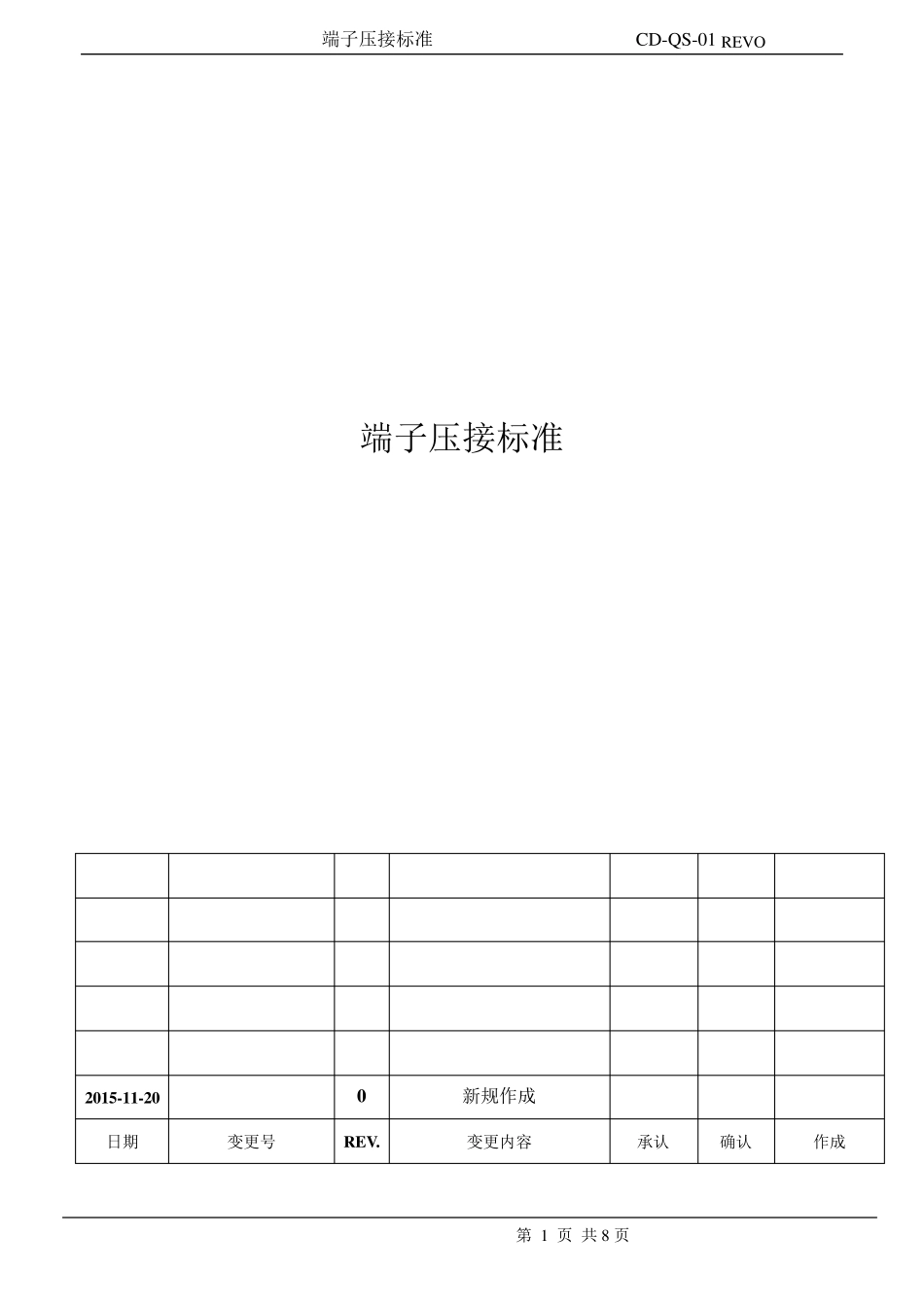

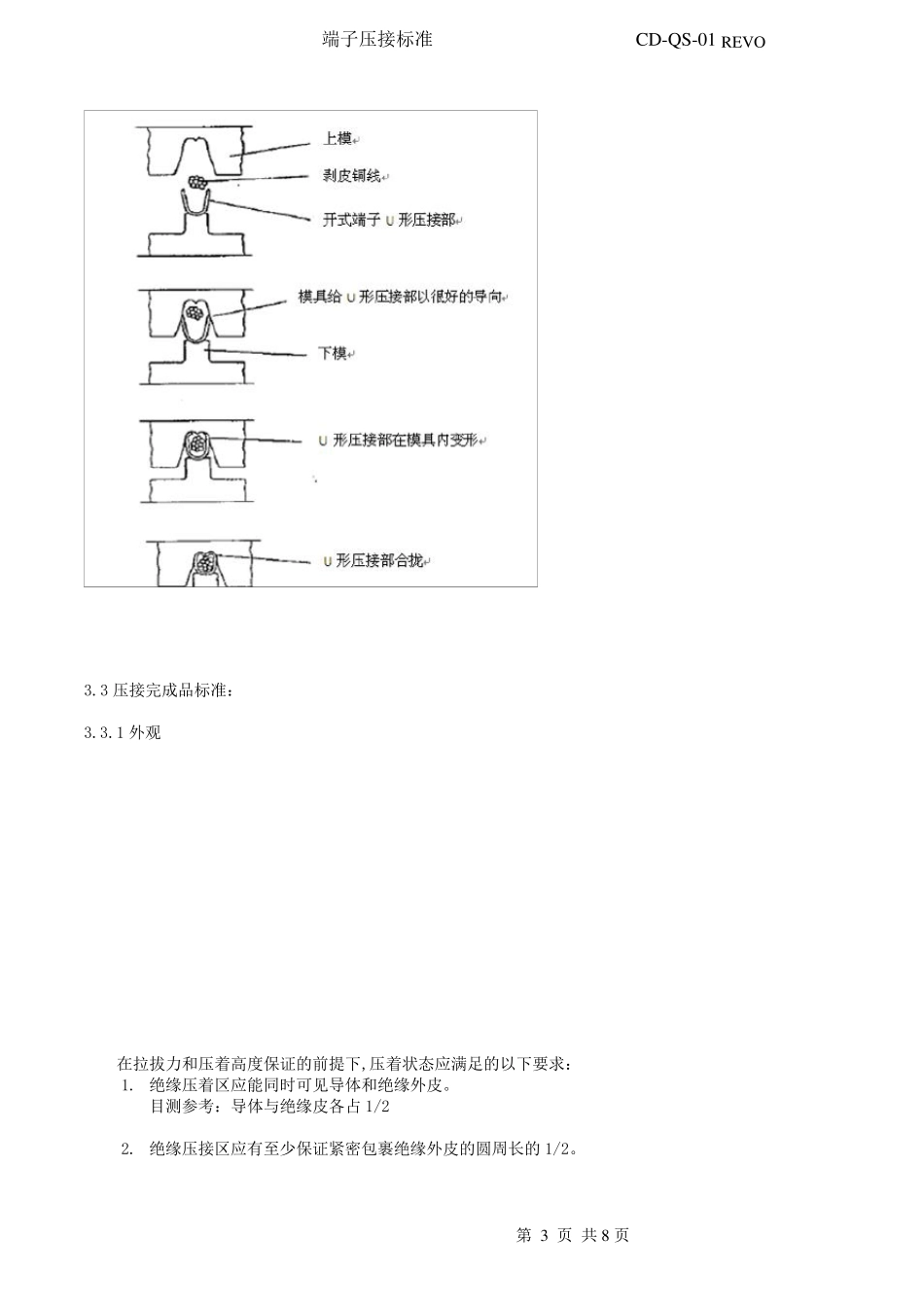

端子压接标准 CD-QS-01 REV O 第 1 页 共8 页 端子压接标准 2015-11-20 0 新规作成 日期 变更号 REV. 变更内容 承认 确认 作成 端子压接标准 CD-QS-01 REV O 第 2 页 共8 页 1. 范围 本文件作为通用指导性文件适用于CODEN 青岛工厂端子压着作业。 本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。 当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。 2． 参考文件 GB-T18290-2 DIN EN 60352-2 3. 内容 3.1 端子基础知识 端子各部分功能： 嵌合区： 接触导电，与对应的连接器端子接触导电。 其接触程度决定了导电的效果。变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。 导体压接部： 是端子与线材连接的重要部分。通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。其中压接高度是最重要的管理项目。 绝缘压接部： 将线材的绝缘外皮铆住，具有保护作用。 当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。 压接过紧时，线芯会受到 损 伤 ，也 会发 生断线不良。 钟 形口 ： 压着时在导体压接处 钟 形口 的圆 弧 结 构 能减 轻 对线芯的损 伤 , 如 果没 有喇 叭 口 或 是钟 形口 形状 不良，都会导致线芯受到 损 伤 ，甚至会导致断线。拉拔力也 会不合格 。 逆 止 卡 爪 （ 卡 口 片） ： 具有锁 住端子的作用。如 果此 部份 变形,插 入 塑 壳 及主 体后,会出 现 脱落等不良。 尾 料 片： 产生于端子与料 带 分离 的连桥 残 余 。 长 度过大 容易伤 线。 3.2 端子压着过程: 端子压接标准 CD-QS-01 REV O 第 3 页 共8 页 3.3 压接完成品标准： 3.3.1 外观 在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求： 1. 绝缘压着区应能同时可见导体和绝缘外皮。 目测参考：导体与绝缘皮各占 1/2 2. 绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。 端子压接标准 CD-QS-01 REV O 第 4 页 共8 页 3. 导体压接区应可见芯线(导体)伸出 ，但不能太大。 尺寸要求：0.2 ~1.0mm 4. 嵌合部不可变形,逆止卡爪不可变形。 5. 导体压着部，绝缘体压着部两压接片之间不可有间隙。 6. 钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧...
