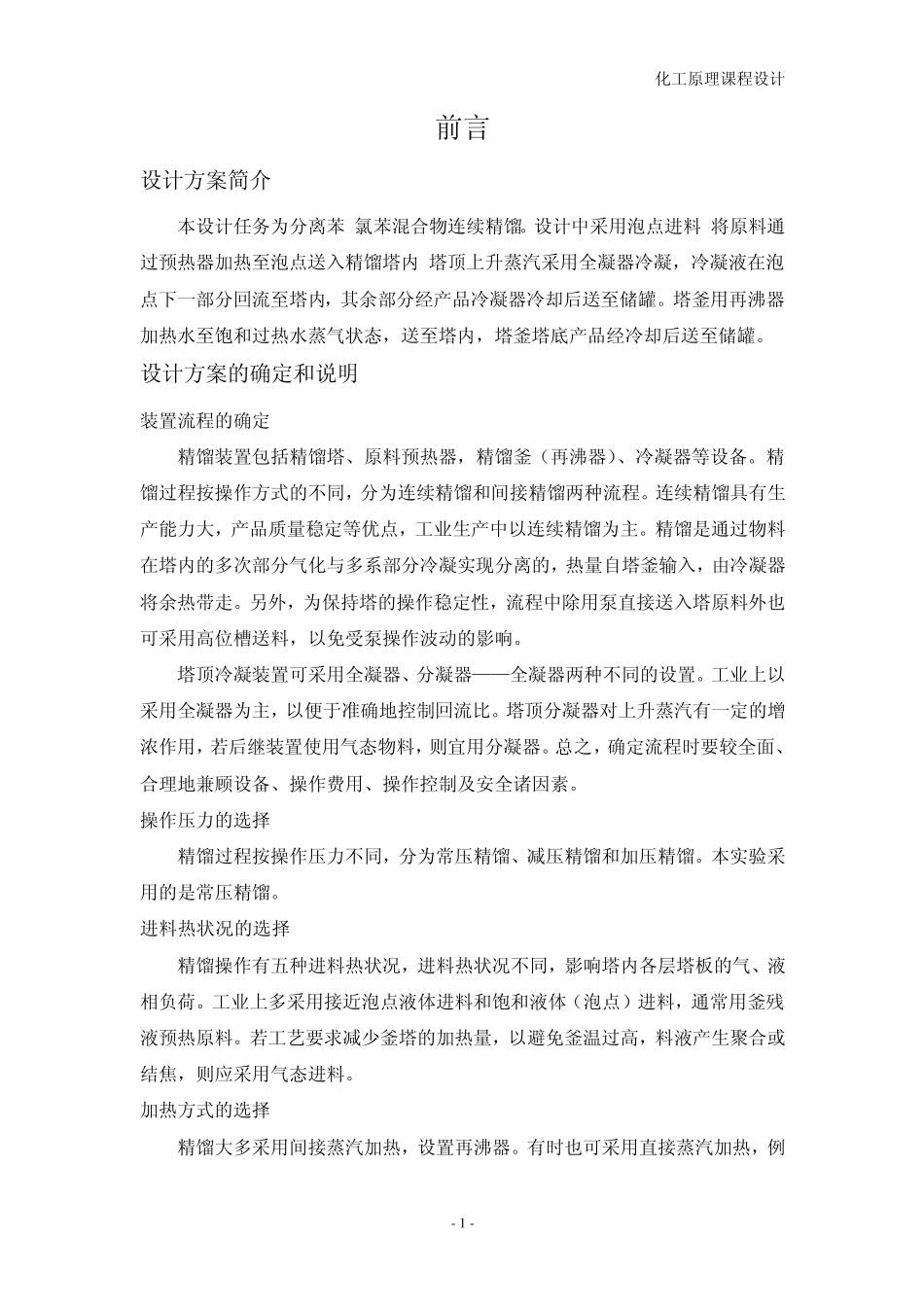

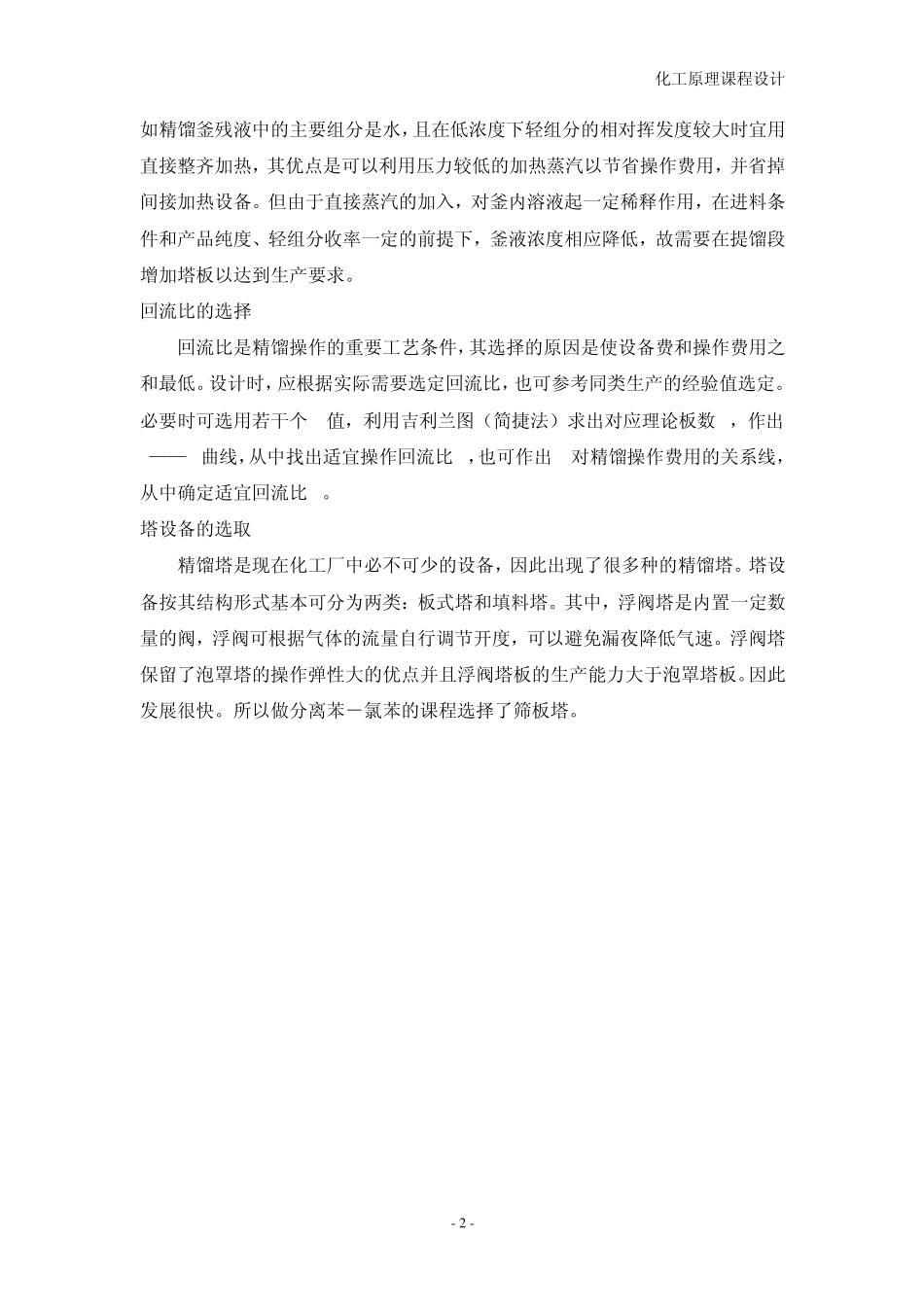

化工原理课程设计 - 1 - 前言 设计方案简介 本设计任务为分离苯-氯苯混合物连续精馏。设计中采用泡点进料,将原料通过预热器加热至泡点送入精馏塔内.塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷凝器冷却后送至储罐。塔釜用再沸器加热水至饱和过热水蒸气状态，送至塔内，塔釜塔底产品经冷却后送至储罐。 设计方案的确定和说明 装置流程的确定 精馏装置包括精馏塔、原料预热器，精馏釜（再沸器）、冷凝器等设备。精馏过程按操作方式的不同，分为连续精馏和间接精馏两种流程。连续精馏具有生产能力大，产品质量稳定等优点，工业生产中以连续精馏为主。精馏是通过物料在塔内的多次部分气化与多系部分冷凝实现分离的，热量自塔釜输入，由冷凝器将余热带走。另外，为保持塔的操作稳定性，流程中除用泵直接送入塔原料外也可采用高位槽送料，以免受泵操作波动的影响。 塔顶冷凝装置可采用全凝器、分凝器——全凝器两种不同的设置。工业上以采用全凝器为主，以便于准确地控制回流比。塔顶分凝器对上升蒸汽有一定的增浓作用，若后继装置使用气态物料，则宜用分凝器。总之，确定流程时要较全面、合理地兼顾设备、操作费用、操作控制及安全诸因素。 操作压力的选择 精馏过程按操作压力不同，分为常压精馏、减压精馏和加压精馏。本实验采用的是常压精馏。 进料热状况的选择 精馏操作有五种进料热状况，进料热状况不同，影响塔内各层塔板的气、液相负荷。工业上多采用接近泡点液体进料和饱和液体（泡点）进料，通常用釜残液预热原料。若工艺要求减少釜塔的加热量，以避免釜温过高，料液产生聚合或结焦，则应采用气态进料。 加热方式的选择 精馏大多采用间接蒸汽加热，设置再沸器。有时也可采用直接蒸汽加热，例化工原理课程设计 - 2 - 如精馏釜残液中的主要组分是水，且在低浓度下轻组分的相对挥发度较大时宜用直接整齐加热，其优点是可以利用压力较低的加热蒸汽以节省操作费用，并省掉间接加热设备。但由于直接蒸汽的加入，对釜内溶液起一定稀释作用，在进料条件和产品纯度、轻组分收率一定的前提下，釜液浓度相应降低，故需要在提馏段增加塔板以达到生产要求。 回流比的选择 回流比是精馏操作的重要工艺条件，其选择的原因是使设备费和操作费用之和最低。设计时，应根据实际需要选定回流比，也可参考同类生产的经验值选定。必要时可选用若干个 R值，利用吉利兰图（简捷法）求出对应理论板数N，作出N...
