第11章IIC模块及其应用

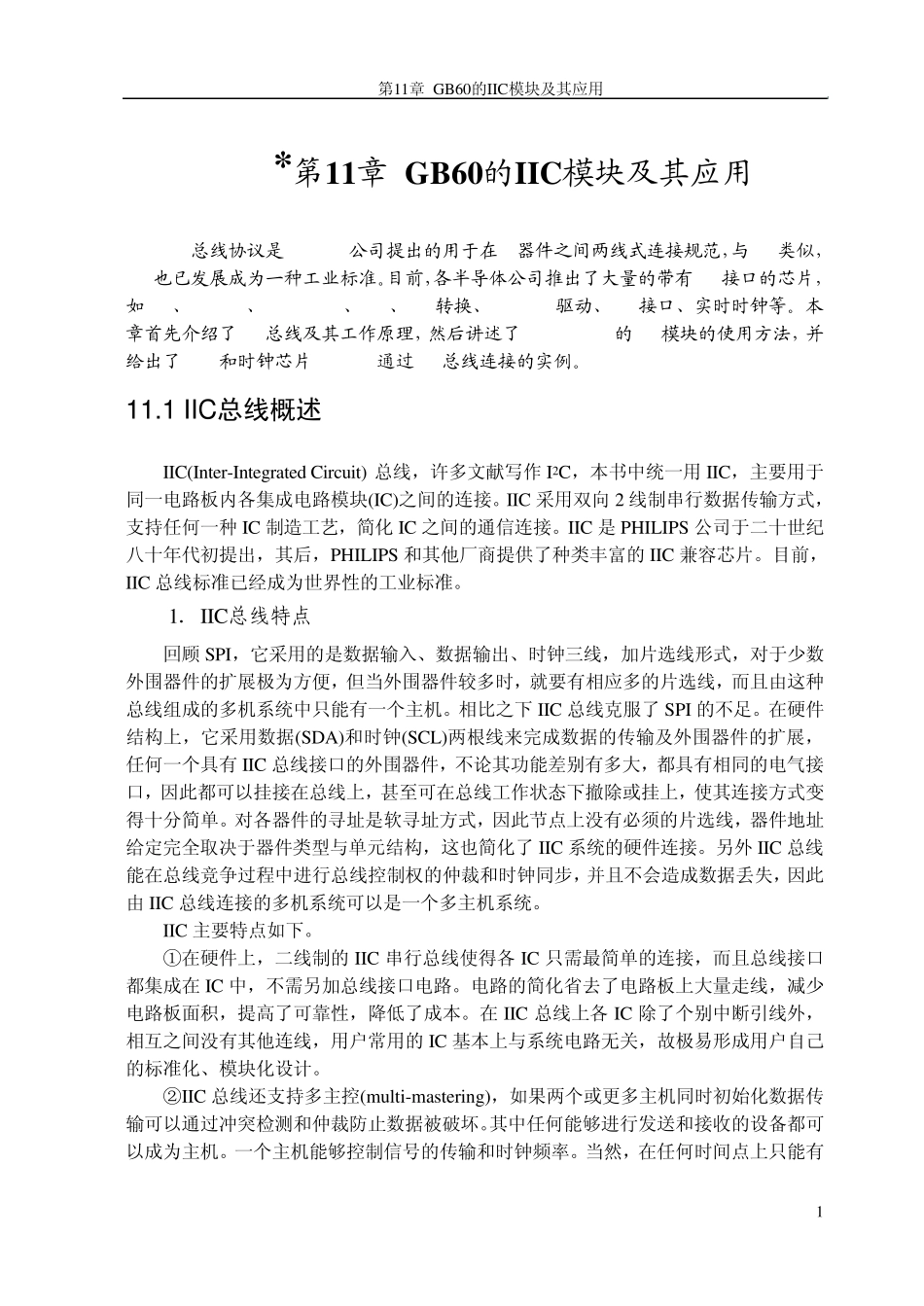

第11章 GB60的IIC模块及其应用 1 *第11章 GB60的IIC模块及其应用 IIC总线协议是Philips公司提出的用于在IC器件之间两线式连接规范，与SPI类似，IIC也已发展成为一种工业标准。目前，各半导体公司推出了大量的带有IIC接口的芯片，如RAM、EEPROM、Flash ROM、A/D、D/A转换、LED/LCD驱动、I/O接口、实时时钟等。本章首先介绍了IIC总线及其工作原理，然后讲述了MC9S08GB60的IIC模块的使用方法，并给出了GB60和时钟芯片PCF8563通过IIC总线连接的实例。 11.1 IIC总线概述 IIC(Inter-Integrated Circu it) 总线，许多文献写作 I2C，本书中统一用 IIC，主要用于同一电路板内各集成电路模块(IC)之间的连接。IIC 采用双向 2 线制串行数据传输方式，支持任何一种 IC 制造工艺，简化 IC 之间的通信连接。IIC 是 PHILIPS 公司于二十世纪八十年代初提出，其后，PHILIPS 和其他厂商提供了种类丰富的 IIC 兼容芯片。目前，IIC 总线标准已经成为世界性的工业标准。 1．IIC总线特点 回顾 SPI，它采用的是数据输入、数据输出、时钟三线，加片选线形式，对于少数外围器件的扩展极为方便，但当外围器件较多时，就要有相应多的片选线，而且由这种总线组成的多机系统中只能有一个主机。相比之下IIC 总线克服了 SPI 的不足。在硬件结构上，它采用数据(SDA)和时钟(SCL)两根线来完成数据的传输及外围器件的扩展，任何一个具有 IIC 总线接口的外围器件，不论其功能差别有多大，都具有相同的电气接口，因此都可以挂接在总线上，甚至可在总线工作状态下撤除或挂上，使其连接方式变得十分简单。对各器件的寻址是软寻址方式，因此节点上没有必须的片选线，器件地址给定完全取决于器件类型与单元结构，这也简化了 IIC 系统的硬件连接。另外 IIC 总线能在总线竞争过程中进行总线控制权的仲裁和时钟同步，并且不会造成数据丢失，因此由IIC 总线连接的多机系统可以是一个多主机系统。 IIC 主要特点如下。 ①在硬件上，二线制的 IIC 串行总线使得各 IC 只需最简单的连接，而且总线接口都集成在IC 中，不需另加总线接口电路。电路的简化省去了电路板上大量走线，减少电路板面积，提高了可靠性，降低了成本。在IIC 总线上各 IC 除了个别中断引线外，相互之间没有其他连线，用户常用的 IC 基本上与系统电路无关，故极易形成用户自己的标准化、模块化设计。 ②IIC 总线还支持多主控(mu lti-mastering)，如果两个或更多主机同时初...
