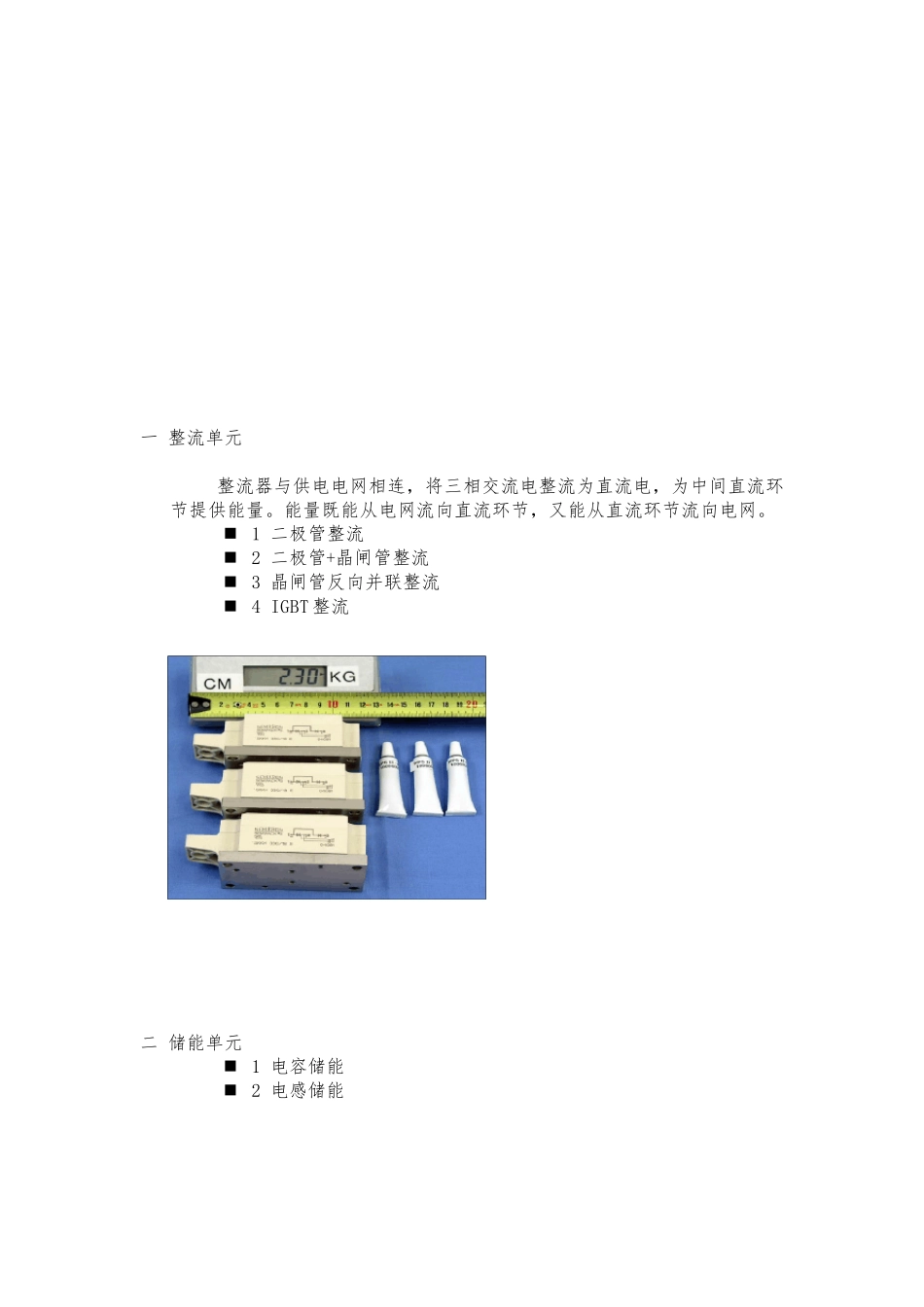

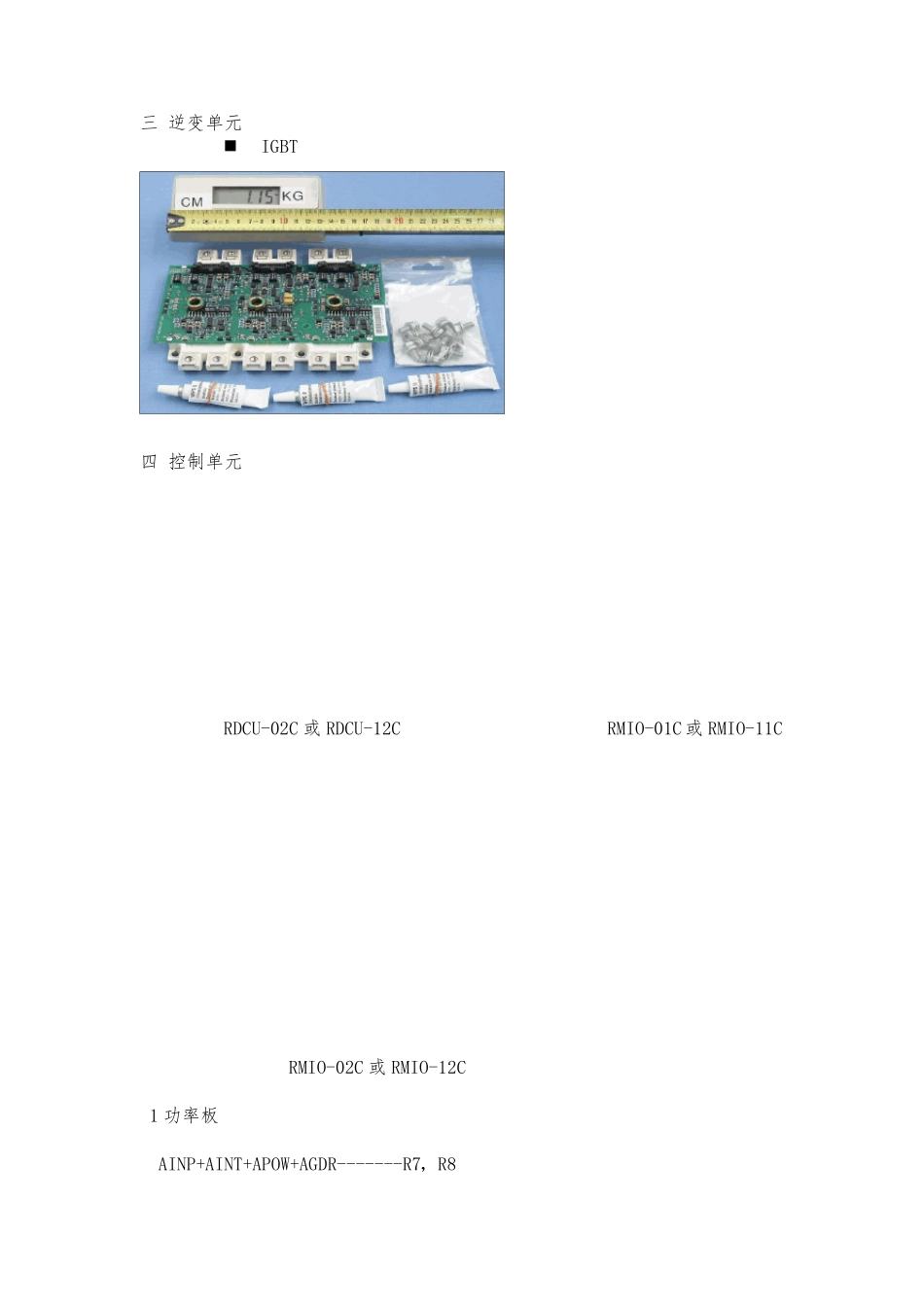

第2 章 ABB ACS800 硬件组成 ABB 用R2，R3…直到 R8 来标记不同的外形规格、技术数据和尺寸图，外形规格不标在传动单元的型号标签上。传动单元的外形规格请参见选型手册技术数据章节的等级表一栏。 ACS800-01 ACS800-04 R2~R6 R7~R8 变频器由以下基本单元组成 1 整流单元 2 储能单元 3 逆变单元 4 制动单元 5 控制单元 一 整流单元 整流器与供电电网相连，将三相交流电整流为直流电，为中间直流环节提供能量。能量既能从电网流向直流环节，又能从直流环节流向电网。 1 二极管整流 2 二极管+晶闸管整流 3 晶闸管反向并联整流 4 IGBT 整流 二 储能单元 1 电容储能 2 电感储能 三 逆变单元 IGBT 四 控制单元 RDCU-02C 或 RDCU-12C RMIO-01C或 RMIO-11C RMIO-02C 或 RMIO-12C 1 功率板 AINP+AINT+APOW+AGDR-------R7，R8 + + AINP-01C AINT-02C APOW-01C + = RINT AGDR-71C 2 电路板连接图 主电路：完成对电机提供驱动功率的变换过程 电路板: 控制电路完成计算，通讯，数据采集和电机控制等功能。 3 诊断和控制盘接口板 (ADPI) 板上有控制盘的连接座，红色指示灯和绿色指示灯，每个模块可以并联两块这样的电路板 (用于平板式安装和书架式安装)，控制盘即插即用，两个控制盘不能同时工作。 4 电机控制和 I/O 板(RMIO-02C 或 RMIO-12C) 5 ACS800-04 主电路板 (AINT) 它的功能包括： 包括传动中的所有的高压和内部测量元件 自动电流测量比例换算 - 不再需要焊接槽缝 给 AINP 和 AGDR 板 (+ ABRC 板)供电 接地故障和短路保护 可调整的接地故障电流跳闸极限 接地故障检测是基于输出的三相电流 一种型号适用于所有 ACS800-04 的型号 AINT-02（C ） AINT-02（C ） 6 ACS800-04 电源板 (APOW) 直接给 RMIO 和 AINT 板提供电源 通过 AINT 板间接给AINP 板提供电源 直接与直流回路连接 7 ACS800-04 输入桥控制板 (AINP) 启动输入桥的晶闸管 电源来自于 AINT 软件控制充电过程: 输入桥启动，当直流母线电压达到 0.7 * 1.35 * 380 V 并且电压上升的变化率 < 0.01 * UN / 10 ms 8 ACS800-04 门极驱动板 (AGDR) 直接与 IGBT 模块相连 门极控制，饱和反馈和温度检测都通过这块电路板 9...
