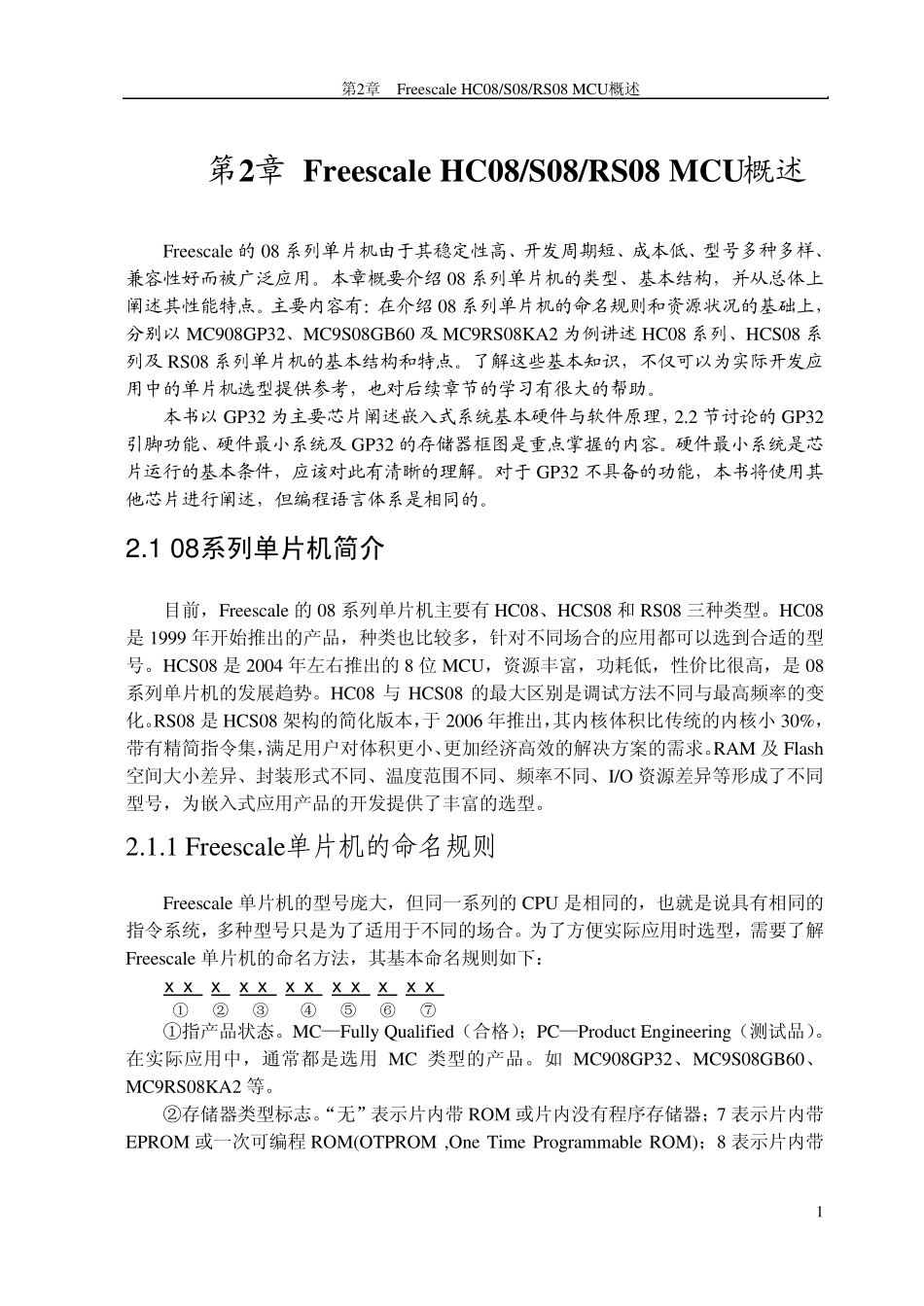

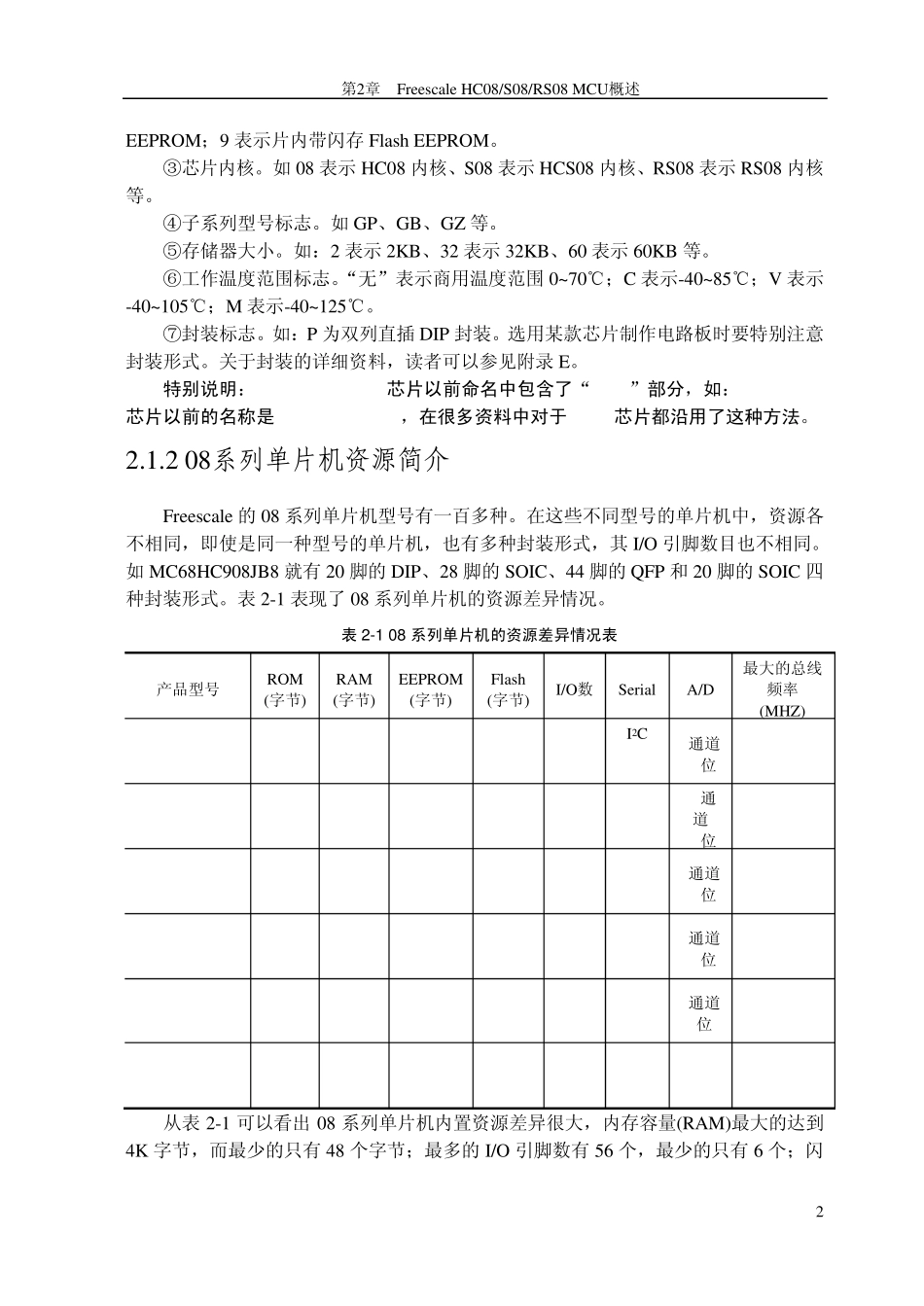

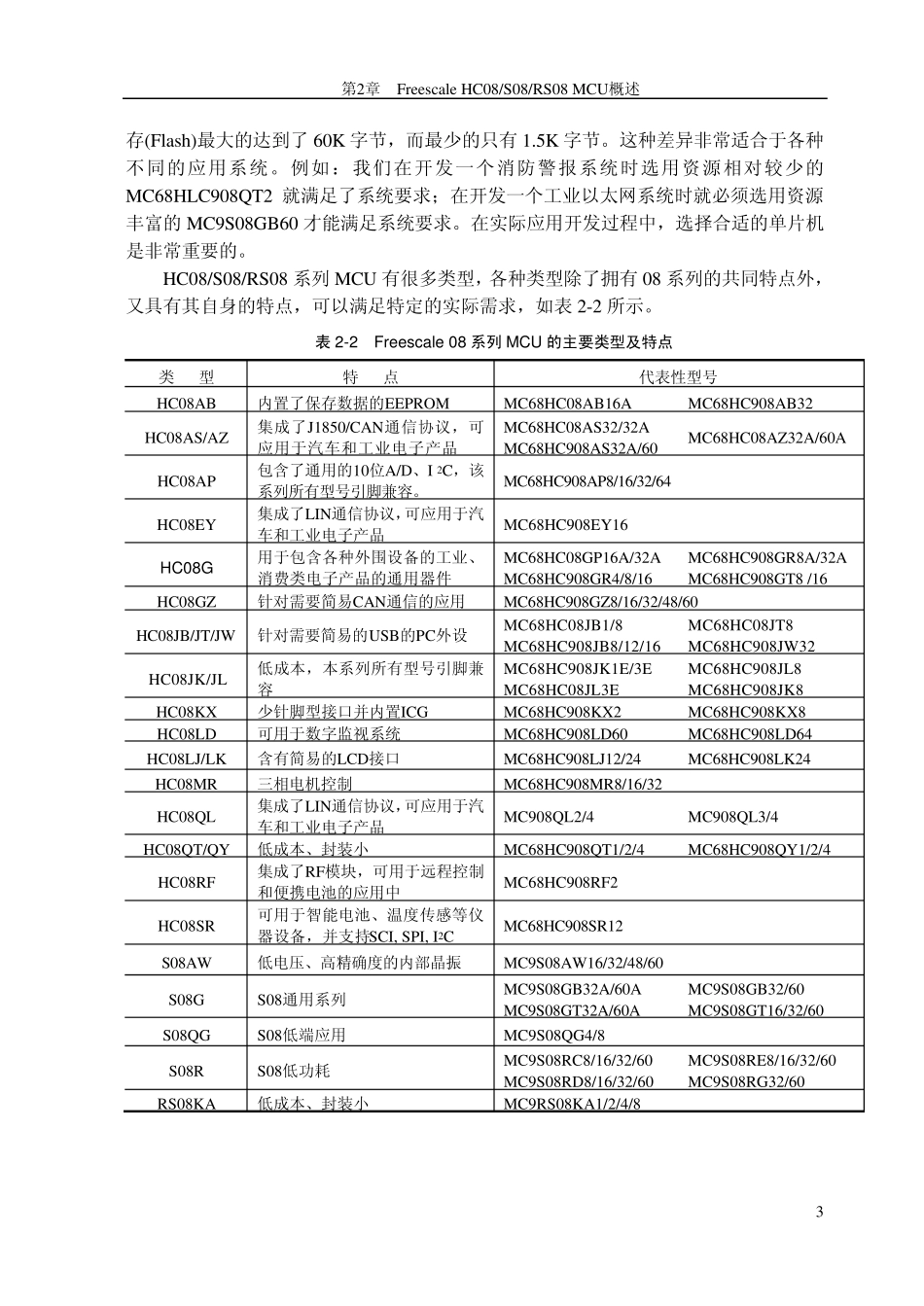

第2章 Freescale HC08/S08/RS08 MCU概述 1 第2章 Freescale HC08/S08/RS08 MCU概述 Freescale 的08 系列单片机由于其稳定性高、开发周期短、成本低、型号多种多样、兼容性好而被广泛应用。本章概要介绍 08 系列单片机的类型、基本结构，并从总体上阐述其性能特点。主要内容有：在介绍 08 系列单片机的命名规则和资源状况的基础上，分别以 MC908GP32、MC9S08GB60 及 MC9RS08KA2 为例讲述HC08 系列、HCS08 系列及 RS08 系列单片机的基本结构和特点。了解这些基本知识，不仅可以为实际开发应用中的单片机选型提供参考，也对后续章节的学习有很大的帮助。 本书以 GP32 为主要芯片阐述嵌入式系统基本硬件与软件原理，2.2 节讨论的GP32引脚功能、硬件最小系统及 GP32 的存储器框图是重点掌握的内容。硬件最小系统是芯片运行的基本条件，应该对此有清晰的理解。对于GP32 不具备的功能，本书将使用其他芯片进行阐述，但编程语言体系是相同的。 2 .1 0 8 系列单片机简介 目前，Freescale 的 08 系列单片机主要有 HC08、HCS08 和 RS08 三种类型。HC08是 1999 年开始推出的产品，种类也比较多，针对不同场合的应用都可以选到合适的型号。HCS08 是 2004 年左右推出的 8 位 MCU，资源丰富，功耗低，性价比很高，是 08系列单片机的发展趋势。HC08 与 HCS08 的最大区别是调试方法不同与最高频率的变化。RS08 是 HCS08 架构的简化版本，于 2006 年推出，其内核体积比传统的内核小 30%，带有精简指令集，满足用户对体积更小、更加经济高效的解决方案的需求。RAM 及 Flash空间大小差异、封装形式不同、温度范围不同、频率不同、I/O 资源差异等形成了不同型号，为嵌入式应用产品的开发提供了丰富的选型。 2.1.1 Freescale单片机的命名规则 Freescale 单片机的型号庞大，但同一系列的 CPU 是相同的，也就是说具有相同的指令系统，多种型号只是为了适用于不同的场合。为了方便实际应用时选型，需要了解Freescale 单片机的命名方法，其基本命名规则如下： х х х х х х х х х х х х ① ② ③ ④ ⑤ ⑥ ⑦ ①指产品状态。MC—Fu lly Qu alified（合格）；PC—Produ ct Engineering（测试品）。在实际应用中，通常都是选用 MC 类型的产品。如MC908GP32、MC9S08GB60、MC9RS08KA2 等。 ②存储器类型标志。“无”表示片内带 ROM 或片内没有程序存储器；7 ...
