第2章ProENGINEERWildfire4.0基本操作

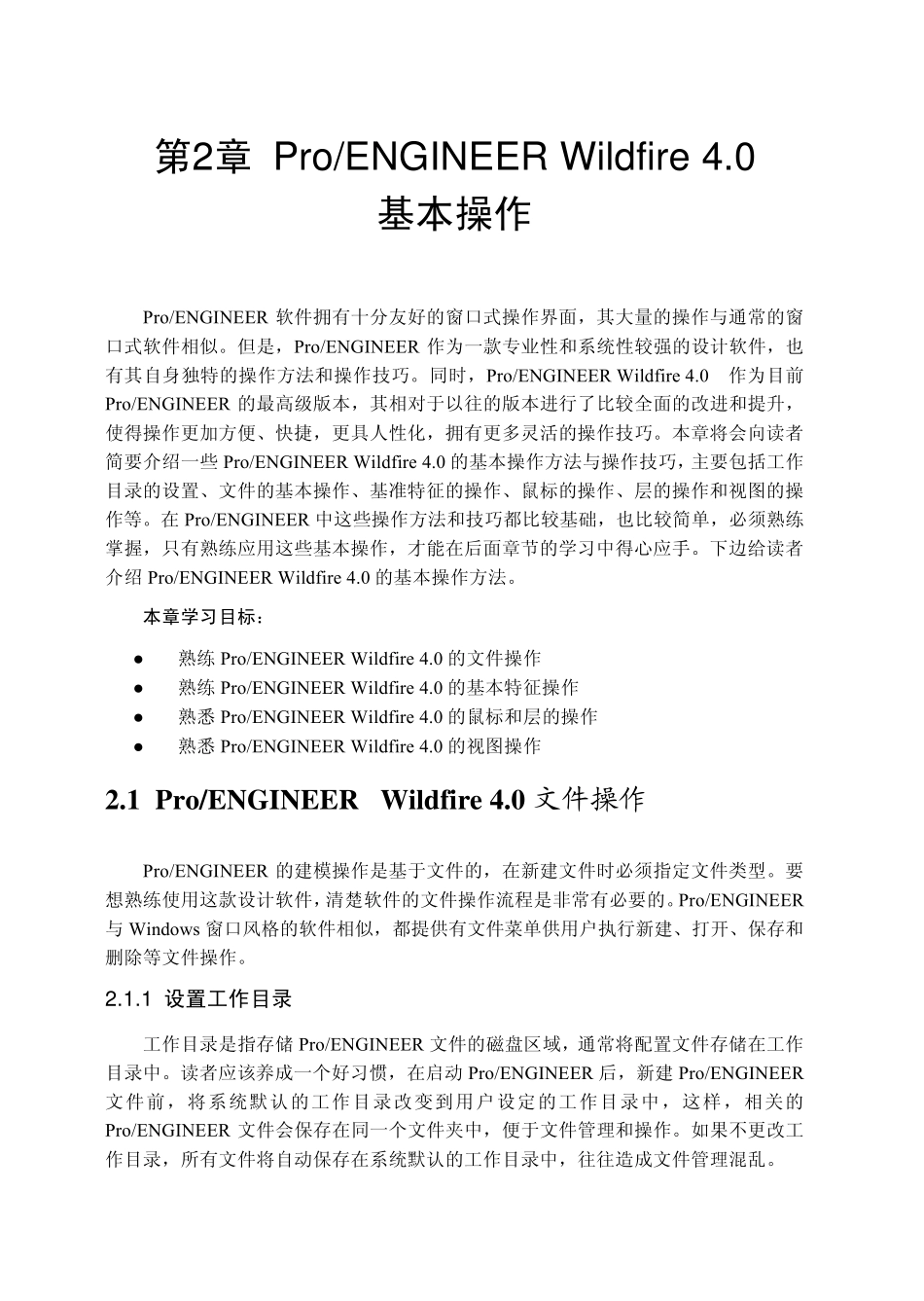

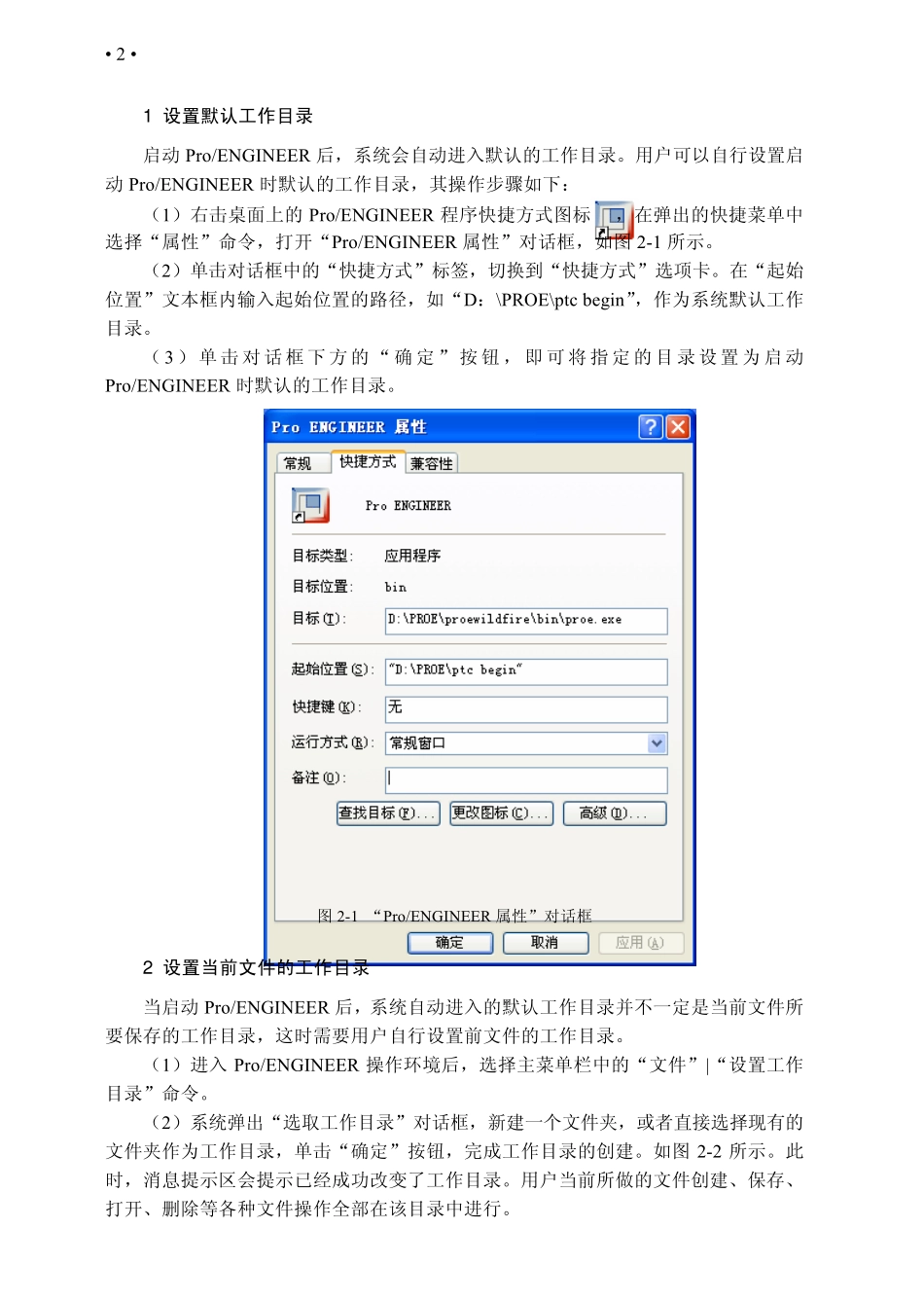

第2章 Pro/ENGINEER Wildfire 4.0 基本操作 Pro/ENGINEER 软件拥有十分友好的窗口式操作界面，其大量的操作与通常的窗口式软件相似。但是，Pro/ENGINEER 作为一款专业性和系统性较强的设计软件，也有其自身独特的操作方法和操作技巧。同时，Pro/ENGINEER Wildfire 4.0作为目前Pro/ENGINEER 的最高级版本，其相对于以往的版本进行了比较全面的改进和提升，使得操作更加方便、快捷，更具人性化，拥有更多灵活的操作技巧。本章将会向读者简要介绍一些 Pro/ENGINEER Wildfire 4.0 的基本操作方法与操作技巧，主要包括工作目录的设置、文件的基本操作、基准特征的操作、鼠标的操作、层的操作和视图的操作等。在 Pro/ENGINEER 中这些操作方法和技巧都比较基础，也比较简单，必须熟练掌握，只有熟练应用这些基本操作，才能在后面章节的学习中得心应手。下边给读者介绍 Pro/ENGINEER Wildfire 4.0 的基本操作方法。 本章学习目标： ● 熟练 Pro/ENGINEER Wildfire 4.0 的文件操作 ● 熟练 Pro/ENGINEER Wildfire 4.0 的基本特征操作 ● 熟悉 Pro/ENGINEER Wildfire 4.0 的鼠标和层的操作 ● 熟悉 Pro/ENGINEER Wildfire 4.0 的视图操作 2.1 Pro/ENGINEER Wildfire 4.0 文件操作 Pro/ENGINEER 的建模操作是基于文件的，在新建文件时必须指定文件类型。要想熟练使用这款设计软件，清楚软件的文件操作流程是非常有必要的。Pro/ENGINEER与Window s 窗口风格的软件相似，都提供有文件菜单供用户执行新建、打开、保存和删除等文件操作。 2.1.1 设置工作目录 工作目录是指存储 Pro/ENGINEER 文件的磁盘区域，通常将配置文件存储在工作目录中。读者应该养成一个好习惯，在启动 Pro/ENGINEER 后，新建 Pro/ENGINEER文件前，将系统默认的工作目录改变到用户设定的工作目录中，这样，相关的Pro/ENGINEER 文件会保存在同一个文件夹中，便于文件管理和操作。如果不更改工作目录，所有文件将自动保存在系统默认的工作目录中，往往造成文件管理混乱。 • 2 • 1 设置默认工作目录 启动Pro/ENGINEER 后，系统会自动进入默认的工作目录。用户可以自行设置启动Pro/ENGINEER 时默认的工作目录，其操作步骤如下： （1）右击桌面上的Pro/ENGINEER 程序快捷方式图标，在弹出的快捷菜单中选择“属性”命令，打开“Pro/ENGINEER 属性”对话框，如图2-1 所示。 （2）单击对话框中的“快捷方式”标签，...
