第4章：Revit柱、梁和结构构件

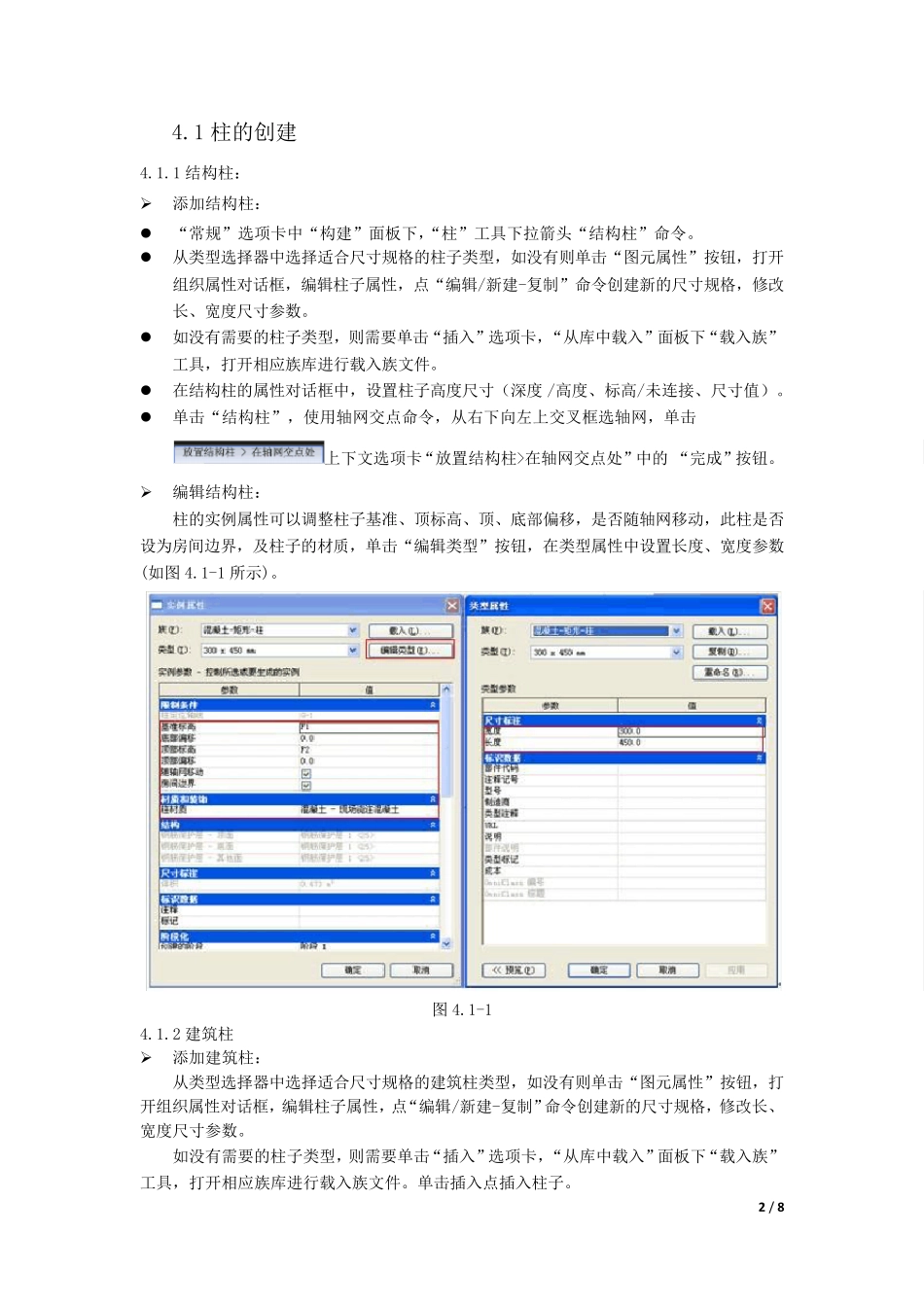

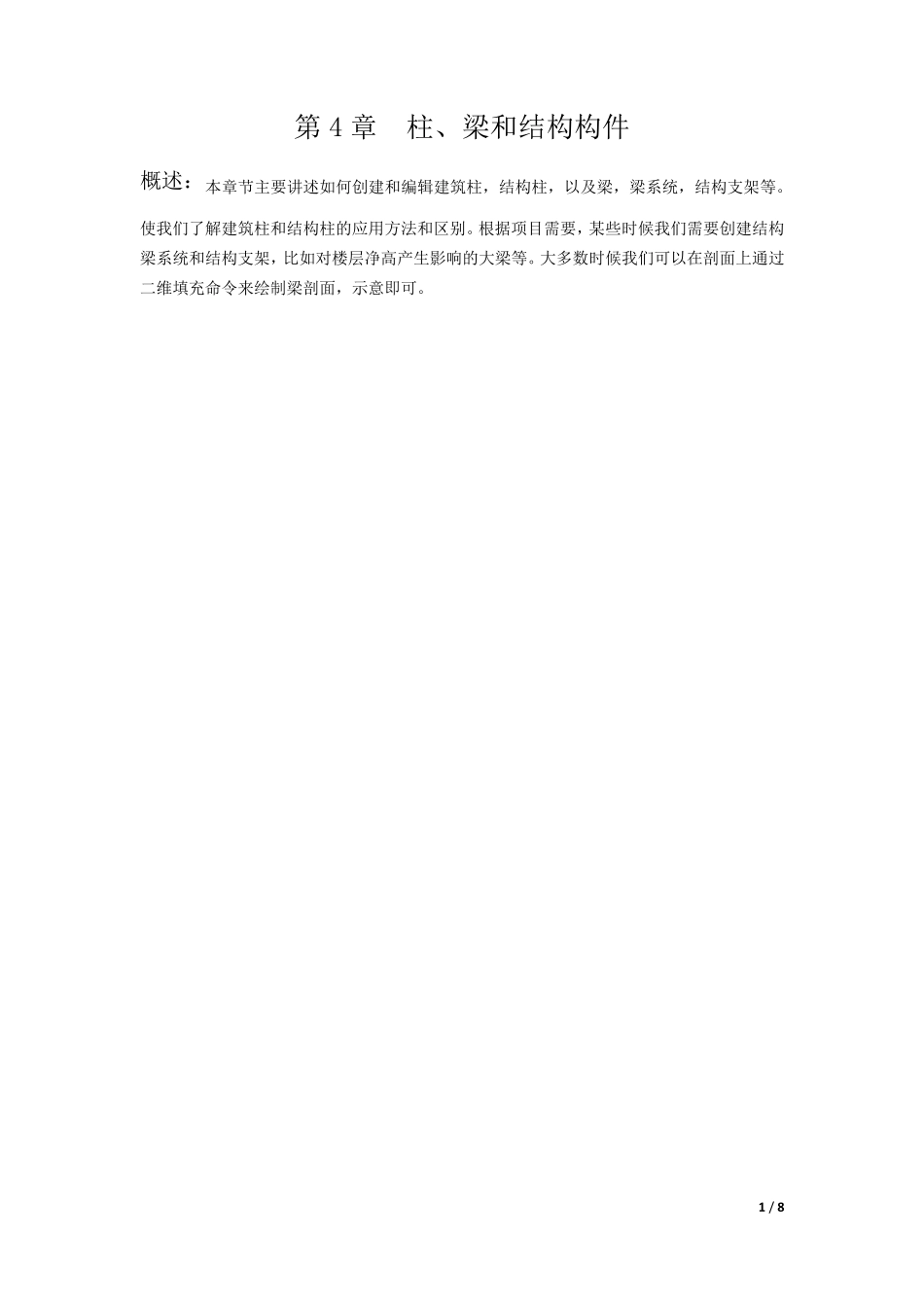

1 / 8 第4 章 柱、梁和结构构件 概述：本章节主要讲述如何创建和编辑建筑柱，结构柱，以及梁，梁系统，结构支架等。使我们了解建筑柱和结构柱的应用方法和区别。根据项目需要，某些时候我们需要创建结构梁系统和结构支架，比如对楼层净高产生影响的大梁等。大多数时候我们可以在剖面上通过二维填充命令来绘制梁剖面，示意即可。 2 / 8 4.1 柱的创建 4.1.1 结构柱：  添加结构柱：  “常规”选项卡中“构建”面板下，“柱”工具下拉箭头“结构柱”命令。  从类型选择器中选择适合尺寸规格的柱子类型，如没有则单击“图元属性”按钮，打开组织属性对话框，编辑柱子属性，点“编辑/新建-复制”命令创建新的尺寸规格，修改长、宽度尺寸参数。  如没有需要的柱子类型，则需要单击“插入”选项卡，“从库中载入”面板下“载入族”工具，打开相应族库进行载入族文件。  在结构柱的属性对话框中，设置柱子高度尺寸（深度 /高度、标高/未连接、尺寸值）。  单击“结构柱”，使用轴网交点命令，从右下向左上交叉框选轴网，单击上下文选项卡“放置结构柱>在轴网交点处”中的 “完成”按钮。  编辑结构柱： 柱的实例属性可以调整柱子基准、顶标高、顶、底部偏移，是否随轴网移动，此柱是否设为房间边界，及柱子的材质，单击“编辑类型”按钮，在类型属性中设置长度、宽度参数(如图 4.1-1 所示)。 图 4.1-1 4.1.2 建筑柱  添加建筑柱： 从类型选择器中选择适合尺寸规格的建筑柱类型，如没有则单击“图元属性”按钮，打开组织属性对话框，编辑柱子属性，点“编辑/新建-复制”命令创建新的尺寸规格，修改长、宽度尺寸参数。 如没有需要的柱子类型，则需要单击“插入”选项卡，“从库中载入”面板下“载入族”工具，打开相应族库进行载入族文件。单击插入点插入柱子。 3 / 8  编辑建筑柱： 同结构柱，柱的实例属性可以调基准、顶标高、顶、底部偏移，是否随轴网移动，此柱是否设为房间边界，单击“编辑类型”按钮，在类型属性中设置柱子的粗略比例填充样式、材质、长度、宽度参数以及偏移基准、偏移顶的设置(如图 4.1-2 所示)。 提示：1）建筑柱的属性与墙体相同，修改粗略比例填充样式只能影响没有与墙相交的建筑柱。 建议：建筑柱适用于砖混结构中的墙垛、墙上突出等结构。 图 4.1-2 4.2 梁的创建 4.2.1 常规梁  单击“常用”选项卡“结构”面板下“梁”工具命令，从类型选择器的...
