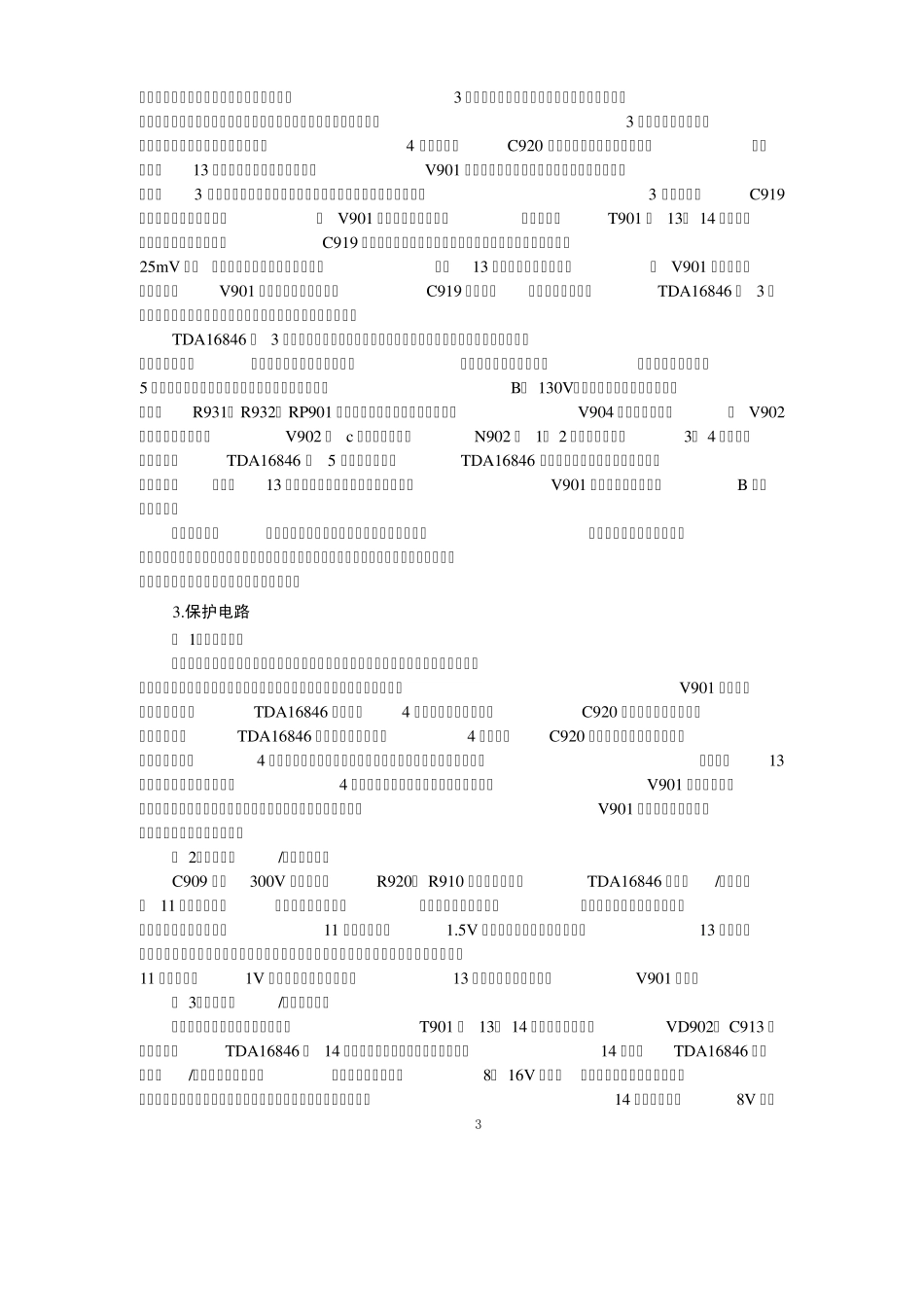

1 第5章 TDA9383康佳系列超级单片彩电原理与维修 本章导读：TDA93XX 系列是飞利浦公司2000 年推向市场的电视信号处理超级芯片（ UOC），它集电视小信号处理与微处理器于一体，采用I2C 总线控制技术，能方便地适用14～ 34 英寸电视的生产，特别是TDA93XX 系列中的TDA9380/9383、 TDA9370/9373 超级芯片，在国产康佳、长虹、TCL、海信、海尔等彩电中得到了十分广泛的应用，为便于维修时需要，本章重点以采用TDA9383 的康佳K 系列彩电（主要有P2562K、 P2960K、 P2962K、P2962K1、 P2998K、 P3460K、 T2568K、 T2975K、 T2976K、 T3468K 等）为例进行分析。另外，康佳利用超级芯片生产的N 系列彩电与K 系列彩电电路基本相同，主要不同点是N 系列彩电具有丽音解码功能。 第 1 节 康佳TDA9383 超级芯片彩电整机电路组成 康佳TDA9383 超级芯片彩电主要电路组成如图5-1 所示。 图 5-1 康佳TDA9383 超级芯片彩电主要电路组成 从图中可以看出，康佳TDA9383 超级芯片彩电主要由电子调谐器、超级芯片N101（ TDA9383）、SRS 3D 音频处理电路N204（ M62438FP）（部分机型有）、立体声音频处理 N203（ TDA7429S） 、 双路音频功放N201（ TDA8944J） 、 重低音功放N202（ TDA8945S）（部分机型有）、行输出、场输出N402（ LA7845N）、AV1/AV2/AV3 视频切换N801（ TC4052B）、TV（ L/R）/AV1（ L1/R1）/AV2（ L2/R2）/AV3（ L3/R3）音频切换N802（ TC4052B）、末级视放和开关电源N901（ TDA16846）、N903（ TDA8133）等组成。 第 2 节 电源电路分析 康佳TDA9383 超级芯片彩电采用了并联它激式开关电源，电源电路如图5-2 所示。 图 5-2 电源电路 电源控制芯片为飞利浦公司新生产的TDA16846（ N901）。其内部设置了独立的振荡电路，其振荡频率有固定模式、自由调整模式和同步模式供设计时选用；有过流、过压/欠压等多种保护功能；提供了两路稳压控制输入端子和两路故障检测端子。TDA16846 内部框图如图5-3 所示，引脚功能和实测数据见表5-1 所示。 图 5-3 TDA16846 内部电路框图 2 资料与数据 表 5-1 TDA16846 引脚功能和实测数据 脚号 功能 电压（V） 开机 待机 1 断路时间控制 2.8 2.6 2 初级电流检测/过流保护 1.7 1.5 3 误差电压/过零检测输入 1.6 0.7 4 软启动输入 5.3 3.7 5 光耦入 2.7 1.6 6 故障检测器2 0 0 7 固定同步输入 5.1 5...
