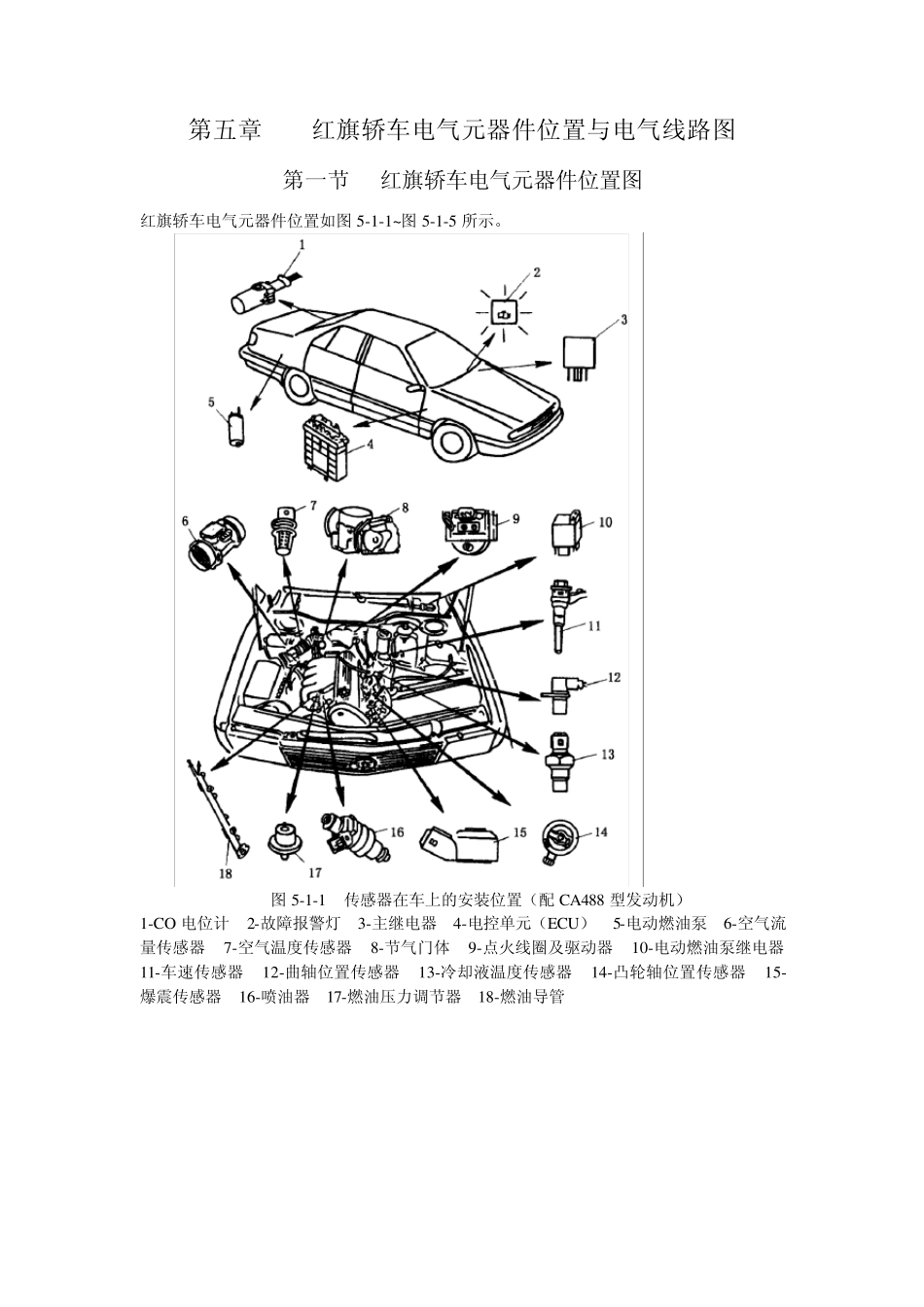

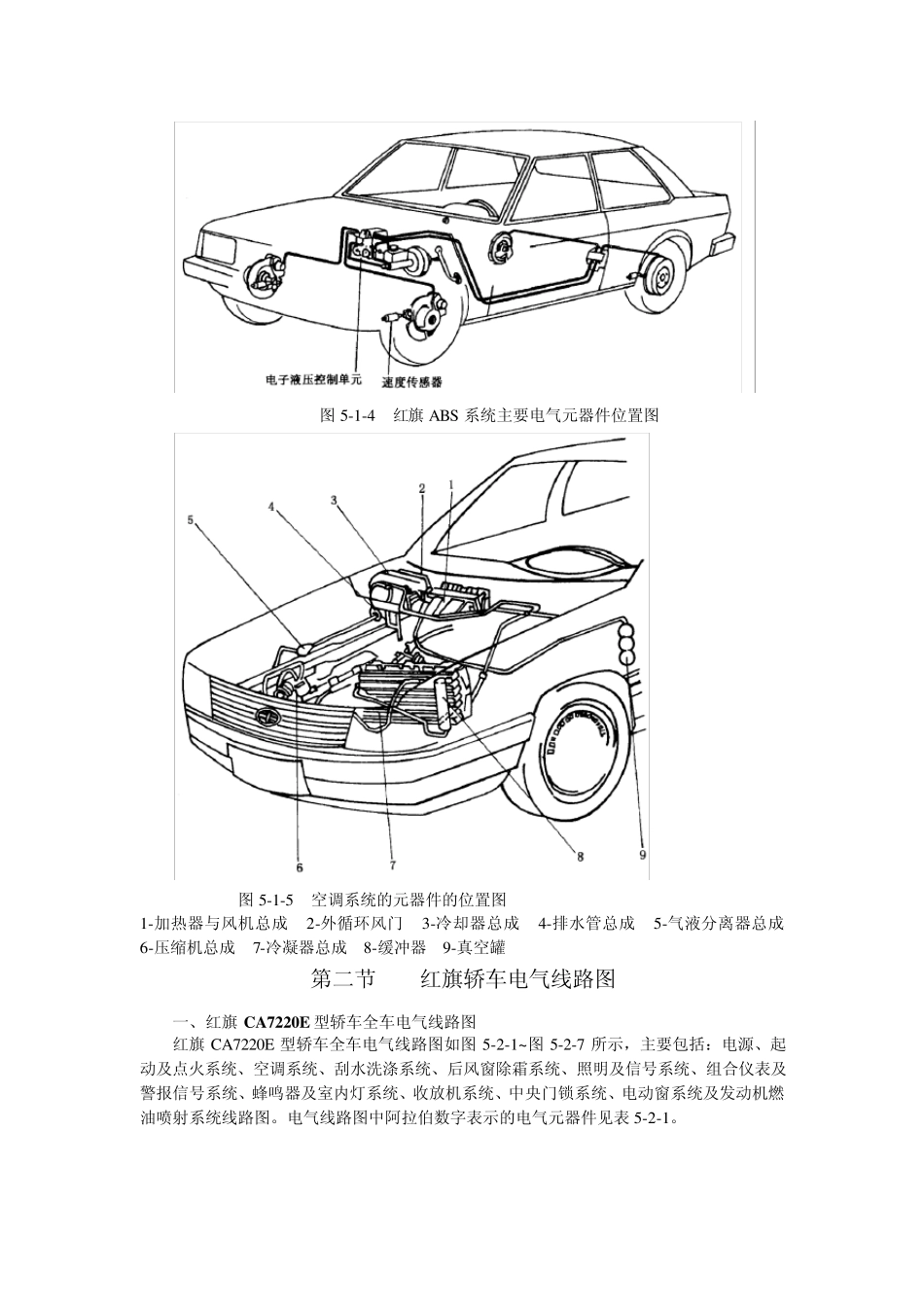

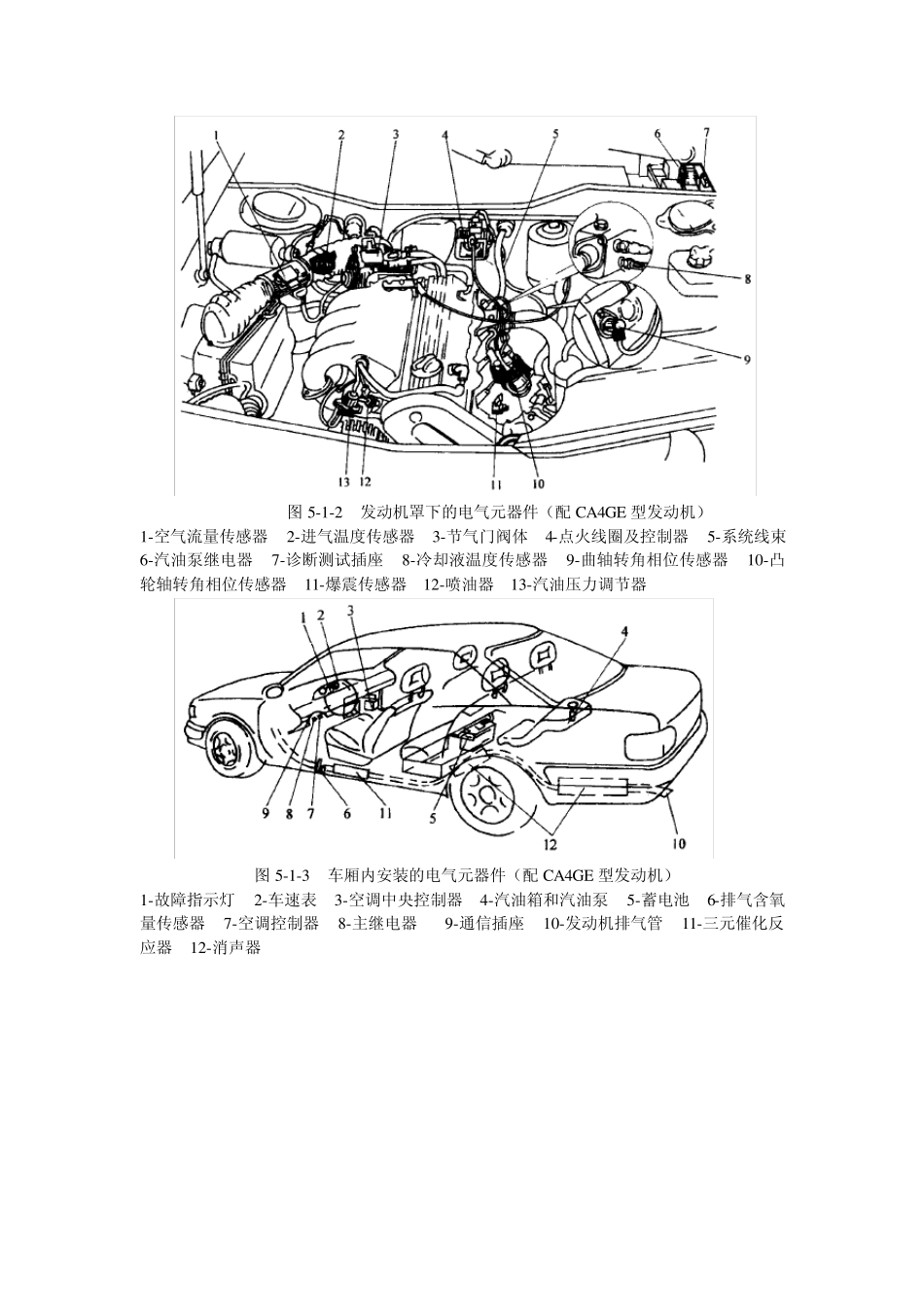

第五章 红旗轿车电气元器件位置与电气线路图 第一节 红旗轿车电气元器件位置图 红旗轿车电气元器件位置如图5-1-1~图5-1-5 所示。 图5-1-1 传感器在车上的安装位置（配 CA488 型发动机） 1-CO 电位计 2-故障报警灯 3-主继电器 4-电控单元（ECU） 5-电动燃油泵 6-空气流量传感器 7-空气温度传感器 8-节气门体 9-点火线圈及驱动器 10-电动燃油泵继电器 11-车速传感器 12-曲轴位置传感器 13-冷却液温度传感器 14-凸轮轴位置传感器 15-爆震传感器 16-喷油器 17-燃油压力调节器 18-燃油导管 图5-1-2 发动机罩下的电气元器件（配CA4GE 型发动机） 1-空气流量传感器 2-进气温度传感器 3-节气门阀体 4-点火线圈及控制器 5-系统线束 6-汽油泵继电器 7-诊断测试插座 8-冷却液温度传感器 9-曲轴转角相位传感器 10-凸轮轴转角相位传感器 11-爆震传感器 12-喷油器 13-汽油压力调节器 图5-1-3 车厢内安装的电气元器件（配CA4GE 型发动机） 1-故障指示灯 2-车速表 3-空调中央控制器 4-汽油箱和汽油泵 5-蓄电池 6-排气含氧量传感器 7-空调控制器 8-主继电器 9-通信插座 10-发动机排气管 11-三元催化反应器 12-消声器 图5-1-4 红旗ABS 系统主要电气元器件位置图 图5-1-5 空调系统的元器件的位置图 1-加热器与风机总成 2-外循环风门 3-冷却器总成 4-排水管总成 5-气液分离器总成 6-压缩机总成 7-冷凝器总成 8-缓冲器 9-真空罐 第二节 红旗轿车电气线路图 一、红旗CA7220E型轿车全车电气线路图 红旗CA7220E 型轿车全车电气线路图如图5-2-1~图5-2-7 所示，主要包括：电源、起动及点火系统、空调系统、刮水洗涤系统、后风窗除霜系统、照明及信号系统、组合仪表及警报信号系统、蜂鸣器及室内灯系统、收放机系统、中央门锁系统、电动窗系统及发动机燃油喷射系统线路图。电气线路图中阿拉伯数字表示的电气元器件见表 5-2-1。 图5 -2 -1 电源、起动及空调系统电路图 图5 -2 -2 刮水洗涤、后风窗除霜、照明信号系统电路图 图5 -2 -3 组合仪表和信号、点烟器电路图 图5 -2 -4 蜂鸣器、室内灯及收放机系统电路图 图5 -2 -5 中央门锁系统电路图 图5 -2 -6 电动窗系统电路图 图5-2-7 发动机燃油喷射系统电路图 A-仪表棕色26孔插座 B-仪表黑色26孔插座 L1-制动摩擦片报警指示灯 L2-水温报警指示灯 L3-机油压力报警指示灯 L4-故障指示灯 L5-远光指示灯 L6-事故...
