第6章脉冲波形的产生与整形思考题与习题题解

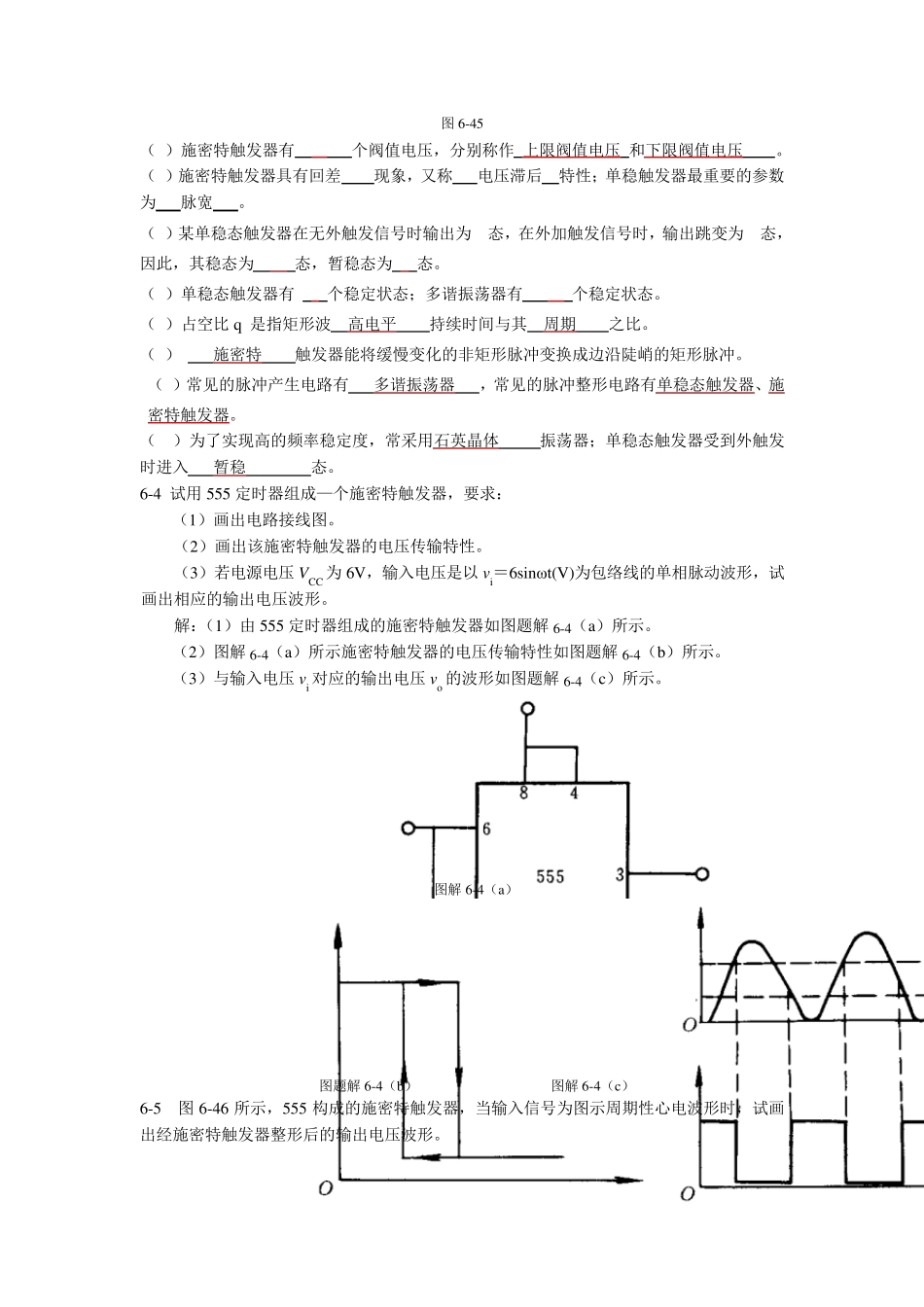

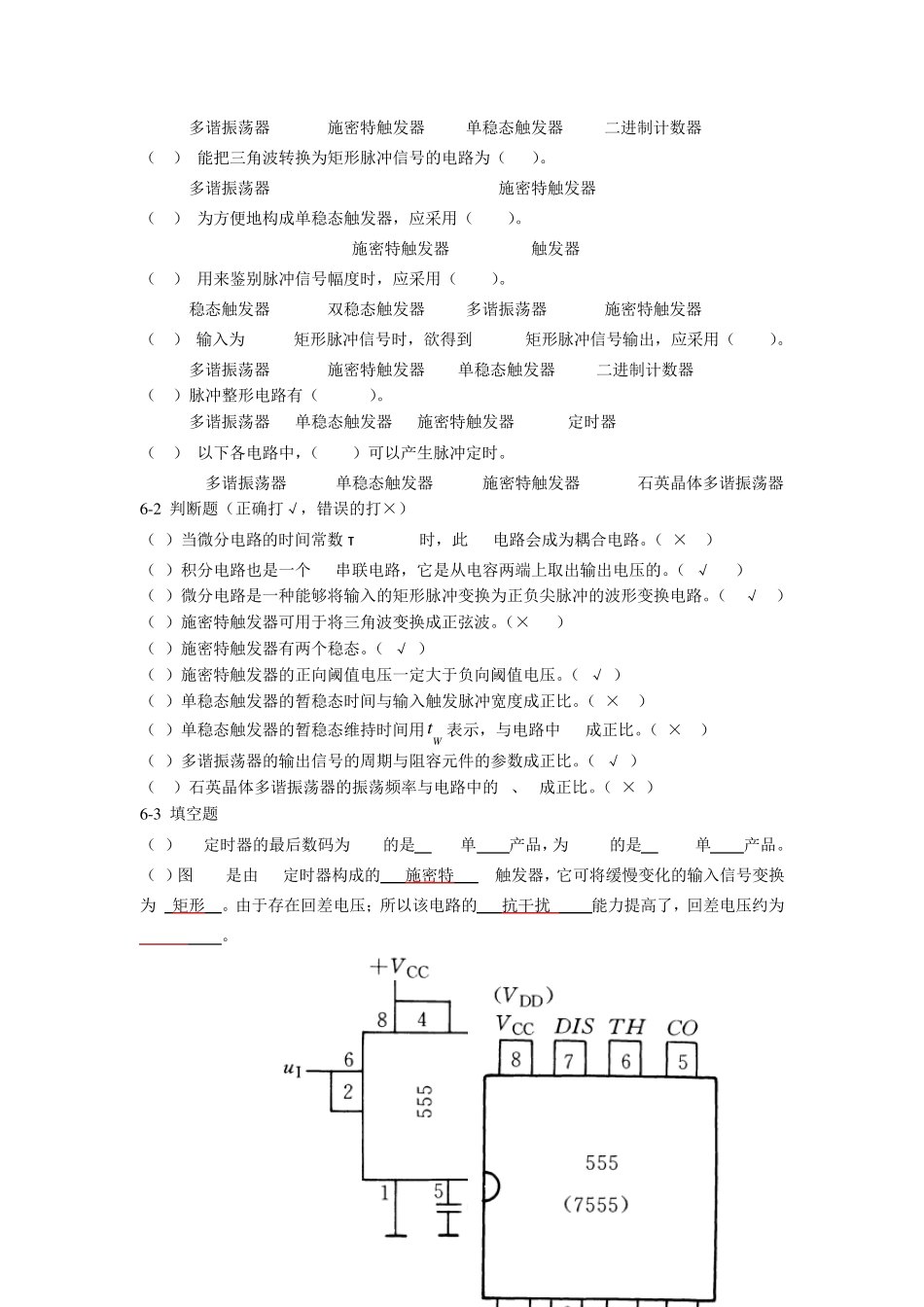

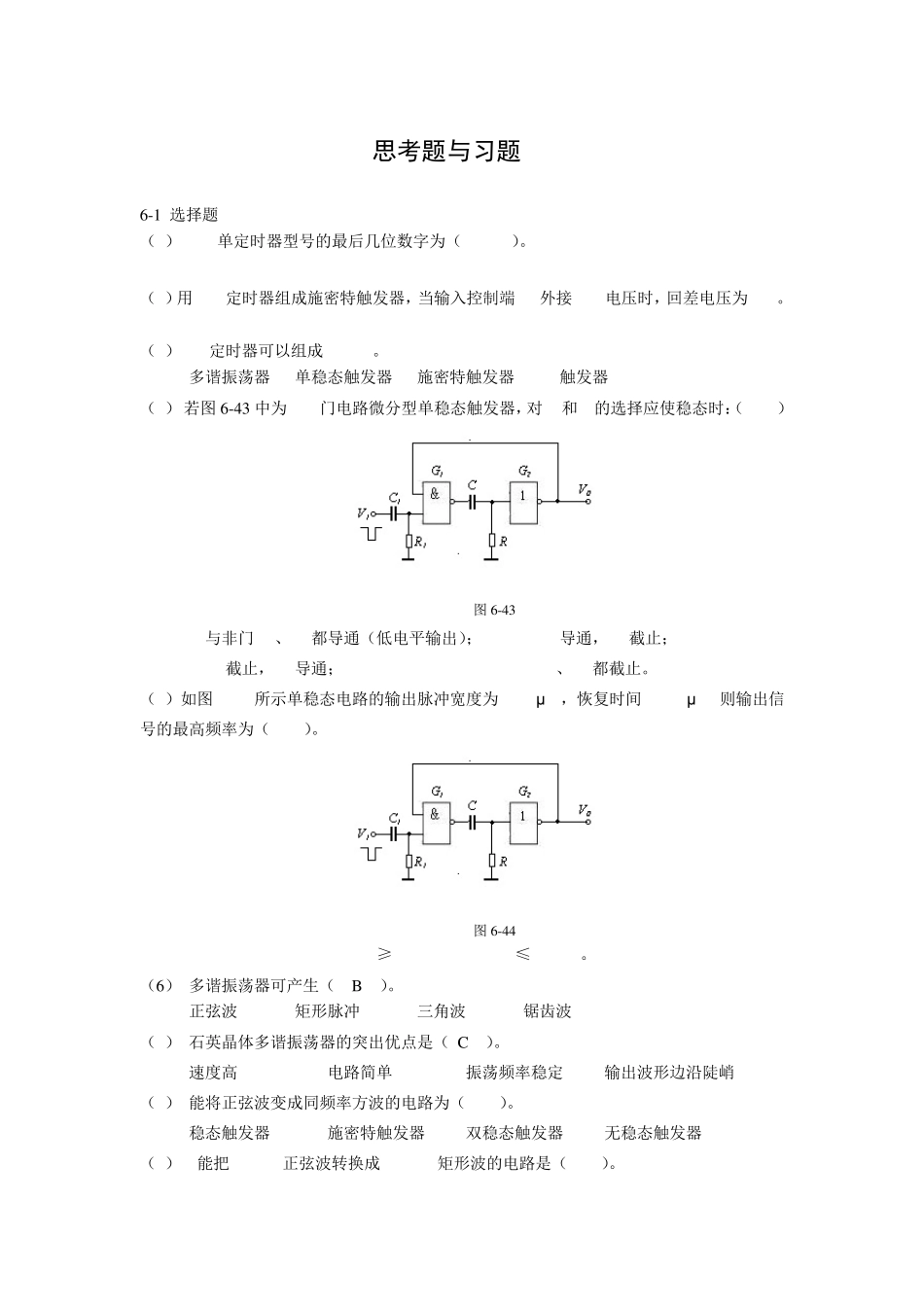

思考题与习题 6-1 选择题 （1） TTL单定时器型号的最后几位数字为（ A ）。 A.555 B.556 C.7555 D.7556 （2）用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为(B )。 A.3.33V B.5V C.6.66V D.10V （3）555定时器可以组成(ABC )。 A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器 （4） 若图6-43 中为TTL门电路微分型单稳态触发器，对R1和R的选择应使稳态时：（ B ） 图6-43 A.与非门G1、G2都导通（低电平输出）； B.G1导通，G2截止； C.G1截止，G2导通； D.G1、G2都截止。 （5）如图6-44所示单稳态电路的输出脉冲宽度为tWO=4μ s，恢复时间tre=1μ s,则输出信号的最高频率为（C ）。 图6-44 A.fmax=250kHz; B.fmax≥1MHz; C.fmax≤200kHz。 （6） 多谐振荡器可产生（ B ）。 A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波 （7） 石英晶体多谐振荡器的突出优点是（ C ）。 A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭 （8） 能将正弦波变成同频率方波的电路为（ B ）。 A.稳态触发器 B.施密特触发器 C.双稳态触发器 D.无稳态触发器 （9） 能把 2 kHz 正弦波转换成 2 kHz 矩形波的电路是（ B ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器 （10） 能把三角波转换为矩形脉冲信号的电路为（ D ）。 A.多谐振荡器 B.DAC C. ADC D.施密特触发器 （11） 为方便地构成单稳态触发器，应采用（ C ）。 A.DAC B.ADC C.施密特触发器 D.JK 触发器 （12） 用来鉴别脉冲信号幅度时，应采用（D ）。 A.稳态触发器 B.双稳态触发器 C.多谐振荡器 D.施密特触发器 （13） 输入为2 kHz 矩形脉冲信号时，欲得到500 Hz矩形脉冲信号输出，应采用（ D ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器 （14）脉冲整形电路有（ BC ）。 A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.555定时器 （15） 以下各电路中，（ B ）可以产生脉冲定时。 A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.石英晶体多谐振荡器 6 -2 判断题（正确打√，错误的打×） （1）当微分电路的时间常数τ =RC<
