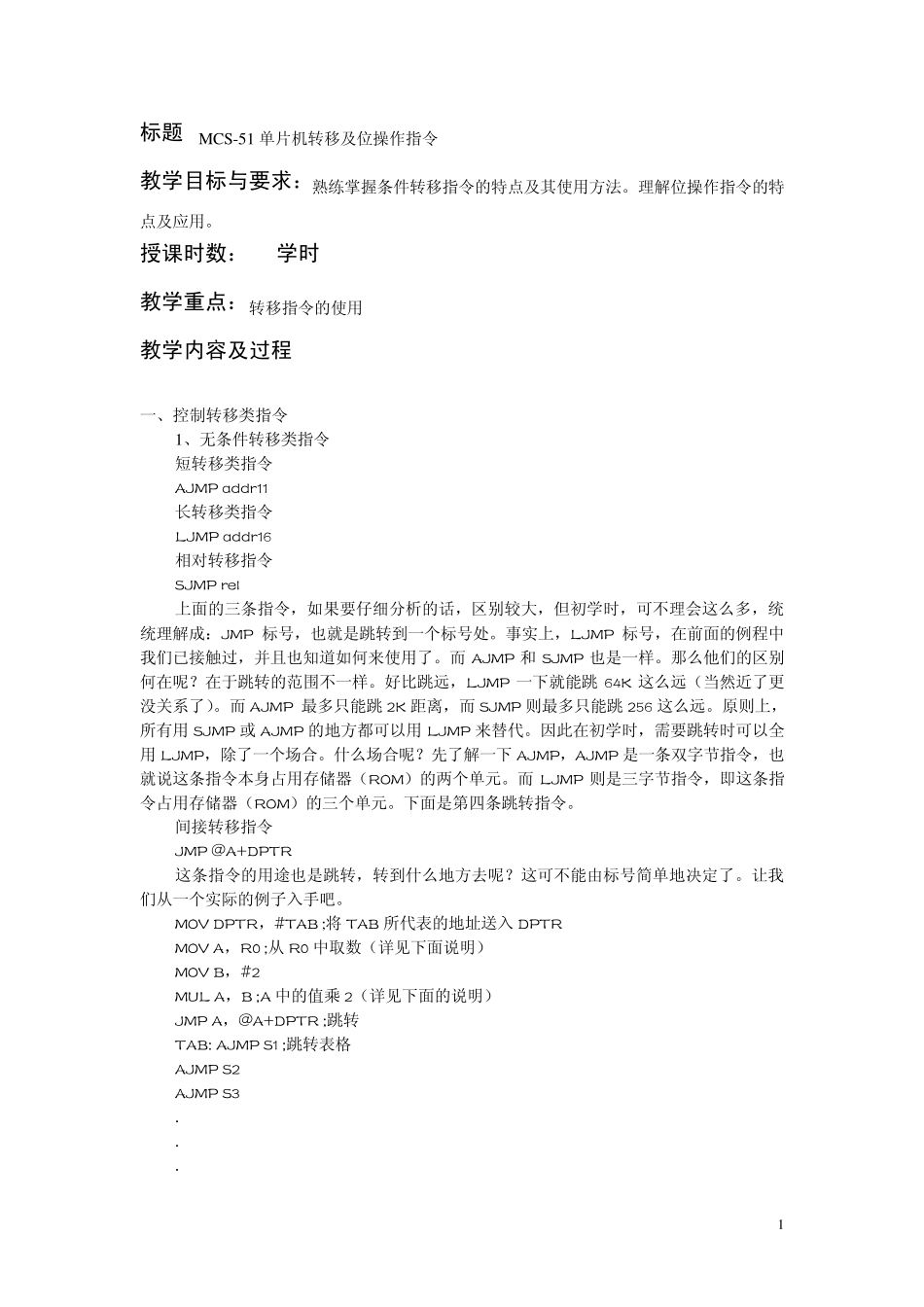

1 标题: MCS-51 单片机转移及位操作指令 教学目标与要求：熟练掌握条件转移指令的特点及其使用方法。理解位操作指令的特点及应用。 授课时数： 4学时 教学重点：转移指令的使用 教学内容及过程: 一、控制转移类指令 1、无条件转移类指令 短转移类指令 AJMP addr 11 长转移类指令 LJMP addr 16 相对转移指令 SJMP r el 上面的三条指令，如果要仔细分析的话，区别较大，但初学时，可不理会这么多，统统理解成：JMP 标号，也就是跳转到一个标号处。事实上，LJMP 标号，在前面的例程中我们已接触过，并且也知道如何来使用了。而 AJMP 和 SJMP 也是一样。那么他们的区别何在呢？在于跳转的范围不一样。好比跳远，LJMP 一下就能跳 64K 这么远（当然近了更没关系了）。而 AJMP 最多只能跳 2K 距离，而 SJMP 则最多只能跳 256 这么远。原则上，所有用SJMP 或 AJMP 的地方都可以用LJMP 来替代。因此在初学时，需要跳转时可以全用LJMP，除了一个场合。什么场合呢？先了解一下 AJMP，AJMP 是一条双字节指令，也就说这条指令本身占用存储器（ROM）的两个单元。而 LJMP 则是三字节指令，即这条指令占用存储器（ROM）的三个单元。下面是第四条跳转指令。 间接转移指令 JMP @A+DPTR 这条指令的用途也是跳转，转到什么地方去呢？这可不能由标号简单地决定了。让我们从一个实际的例子入手吧。 MOV DPTR，#TAB ;将 TAB 所代表的地址送入 DPTR MOV A，R0 ;从 R0 中取数（详见下面说明） MOV B，#2 MUL A，B ;A 中的值乘 2（详见下面的说明） JMP A，@A+DPTR ;跳转 TAB: AJMP S1 ;跳转表格 AJMP S2 AJMP S3 . . . 2 2、条件转移指令： 条件转移指令是指在满足一定条件时进行相对转移。 1）、判 A 内容是否为 0 转移指令 JZ rel JNZ rel 第一指令的功能是：如果(A)=0，则转移，否则顺序执行（执行本指令的下一条指令）。转移到什么地方去呢？如果按照传统的方法，就要算偏移量，很麻烦，好在现在我们可以借助于机器汇编了。因此这第指令我们可以这样理解：JZ 标号。即转移到标号处。下面举一例说明： MOV A,R0 JZ L1 MOV R1,#00H AJMP L2 L1: MOV R1,#0FFH L2: SJMP L2 END 在执行上面这段程序前如果 R0 中的值是 0 的话，就转移到 L1 执行，因此最终的执行结果是 R1 中的值为 0FFH。而如果 R0 中的值不等于 0，则顺序执行，也就是执行...
