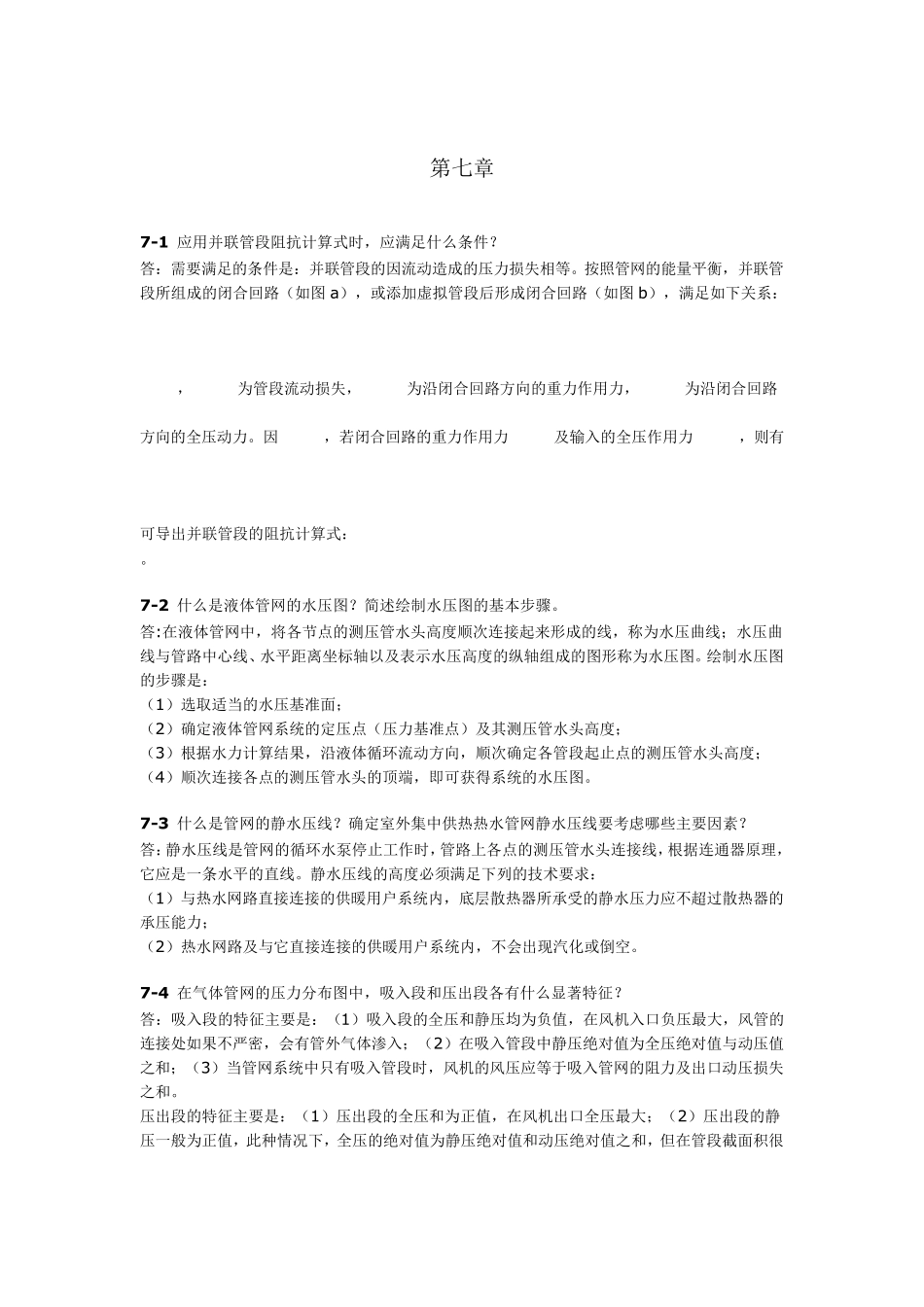

第七章 7-1 应用并联管段阻抗计算式时，应满足什么条件？ 答：需要满足的条件是：并联管段的因流动造成的压力损失相等。按照管网的能量平衡，并联管段所组成的闭合回路（如图a），或添加虚拟管段后形成闭合回路（如图b），满足如下关系： ， 为管段流动损失， 为沿闭合回路方向的重力作用力， 为沿闭合回路方向的全压动力。因 ，若闭合回路的重力作用力 及输入的全压作用力 ，则有 可导出并联管段的阻抗计算式： 。 7-2 什么是液体管网的水压图？简述绘制水压图的基本步骤。 答:在液体管网中，将各节点的测压管水头高度顺次连接起来形成的线，称为水压曲线；水压曲线与管路中心线、水平距离坐标轴以及表示水压高度的纵轴组成的图形称为水压图。绘制水压图的步骤是： （1）选取适当的水压基准面； （2）确定液体管网系统的定压点（压力基准点）及其测压管水头高度； （3）根据水力计算结果，沿液体循环流动方向，顺次确定各管段起止点的测压管水头高度； （4）顺次连接各点的测压管水头的顶端，即可获得系统的水压图。 7-3 什么是管网的静水压线？确定室外集中供热热水管网静水压线要考虑哪些主要因素？ 答：静水压线是管网的循环水泵停止工作时，管路上各点的测压管水头连接线，根据连通器原理，它应是一条水平的直线。静水压线的高度必须满足下列的技术要求： （1）与热水网路直接连接的供暖用户系统内，底层散热器所承受的静水压力应不超过散热器的承压能力； （2）热水网路及与它直接连接的供暖用户系统内，不会出现汽化或倒空。 7-4 在气体管网的压力分布图中，吸入段和压出段各有什么显著特征？ 答：吸入段的特征主要是：（1）吸入段的全压和静压均为负值，在风机入口负压最大，风管的连接处如果不严密，会有管外气体渗入；（2）在吸入管段中静压绝对值为全压绝对值与动压值之和；（3）当管网系统中只有吸入管段时，风机的风压应等于吸入管网的阻力及出口动压损失之和。 压出段的特征主要是：（1）压出段的全压和为正值，在风机出口全压最大；（2）压出段的静压一般为正值，此种情况下，全压的绝对值为静压绝对值和动压绝对值之和，但在管段截面积很小的断面，由于动压上升，也可能出现静压为负的情况，此时动压的绝对值等于静压和全压绝对值之和。 另外，在吸入段和压出段，全压均是沿程下降的，而在风机的进出口处全压的绝对值达到最大。静压的绝对值一般亦达到最大，如接口不严密，渗漏将很严重，既降低了风...
