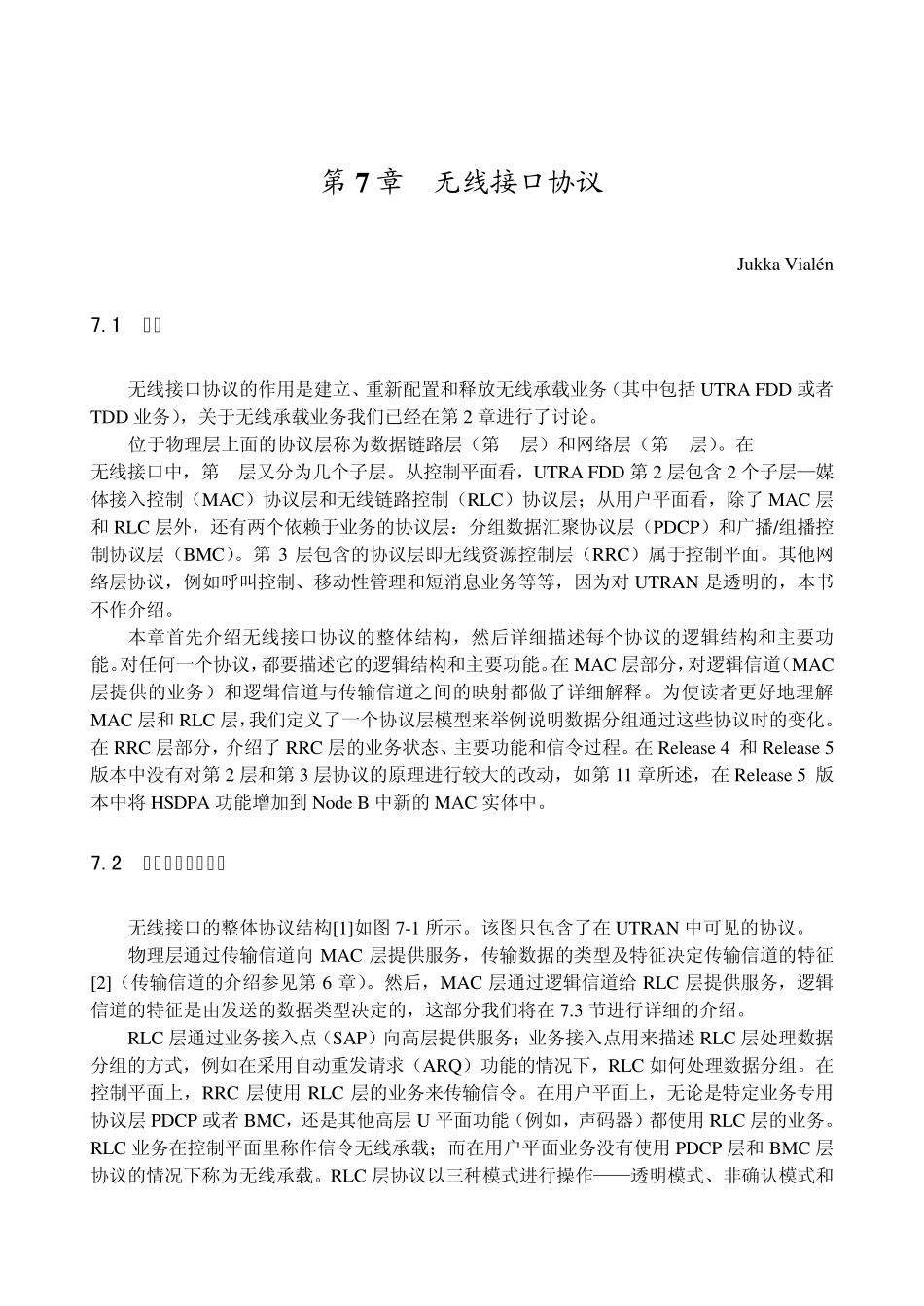

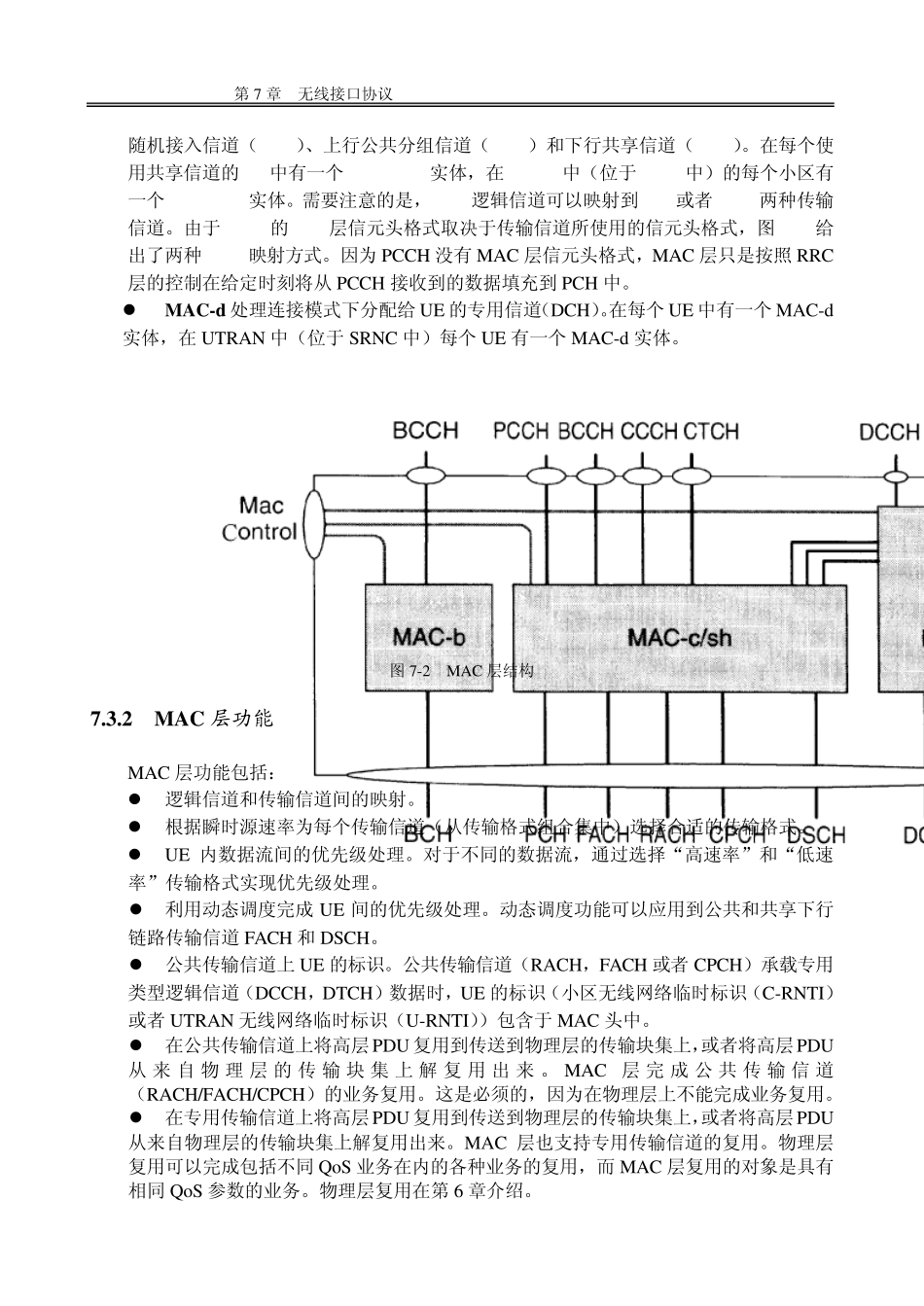

第7 章 无线接口协议 Jukka Vialén 7.1 概述 无线接口协议的作用是建立、重新配置和释放无线承载业务(其中包括UTRA FDD 或者TDD 业务),关于无线承载业务我们已经在第2 章进行了讨论。 位于物理层上面的协议层称为数据链路层(第2层)和网络层(第3层)。在UTRA FDD无线接口中,第2层又分为几个子层。从控制平面看,UTRA FDD 第2 层包含2 个子层—媒体接入控制(MAC)协议层和无线链路控制(RLC)协议层;从用户平面看,除了MAC 层和RLC 层外,还有两个依赖于业务的协议层:分组数据汇聚协议层(PDCP)和广播/组播控制协议层(BMC)。第3 层包含的协议层即无线资源控制层(RRC)属于控制平面。其他网络层协议,例如呼叫控制、移动性管理和短消息业务等等,因为对 UTRAN 是透明的,本书不作介绍。 本章首先介绍无线接口协议的整体结构,然后详细描述每个协议的逻辑结构和主要功能。对任何一个协议,都要描述它的逻辑结构和主要功能。在MAC 层部分,对逻辑信道(MAC层提供的业务)和逻辑信道与传输信道之间的映射都做了详细解释。为使读者更好地理解MAC 层和RLC 层,我们定义了一个协议层模型来举例说明数据分组通过这些协议时的变化。在RRC 层部分,介绍了RRC 层的业务状态、主要功能和信令过程。在Release 4 和Release 5版本中没有对第2 层和第3 层协议的原理进行较大的改动,如第11 章所述,在Release 5 版本中将 HSDPA 功能增加到 Node B 中新的MAC 实体中。 7.2 无线接口协议结构 无线接口的整体协议结构[1]如图 7-1 所示。该图只包含了在UTRAN 中可见的协议。 物理层通过传输信道向 MAC 层提供服务,传输数据的类型及特征决定传输信道的特征[2](传输信道的介绍参见第6 章)。然后,MAC 层通过逻辑信道给 RLC 层提供服务,逻辑信道的特征是由发送的数据类型决定的,这部分我们将在7.3 节进行详细的介绍。 RLC 层通过业务接入点(SAP)向高层提供服务;业务接入点用来描述 RLC 层处理数据分组的方式,例如在采用自动重发请求(ARQ)功能的情况下,RLC 如何处理数据分组。在控制平面上,RRC 层使用RLC 层的业务来传输信令。在用户平面上,无论是特定业务专用协议层PDCP 或者BMC,还是其他高层U 平面功能(例如,声码器)都使用RLC 层的业务。RLC 业务在控制平面里称作信令无线承载;而在用户平面业务没有使用PDCP 层和BMC 层协议的情况下称为无线承载。RLC 层协议以三...
