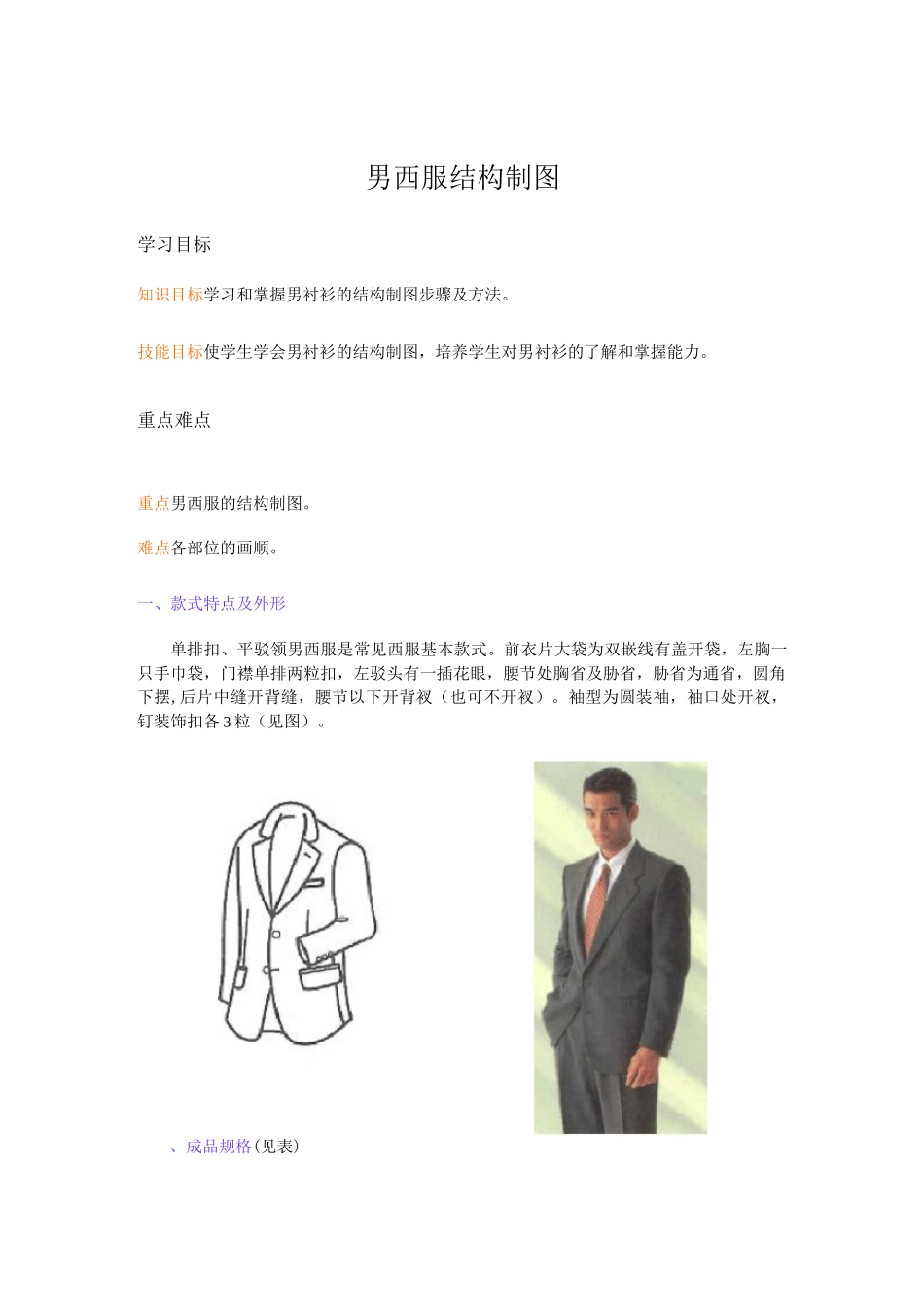

男西服结构制图

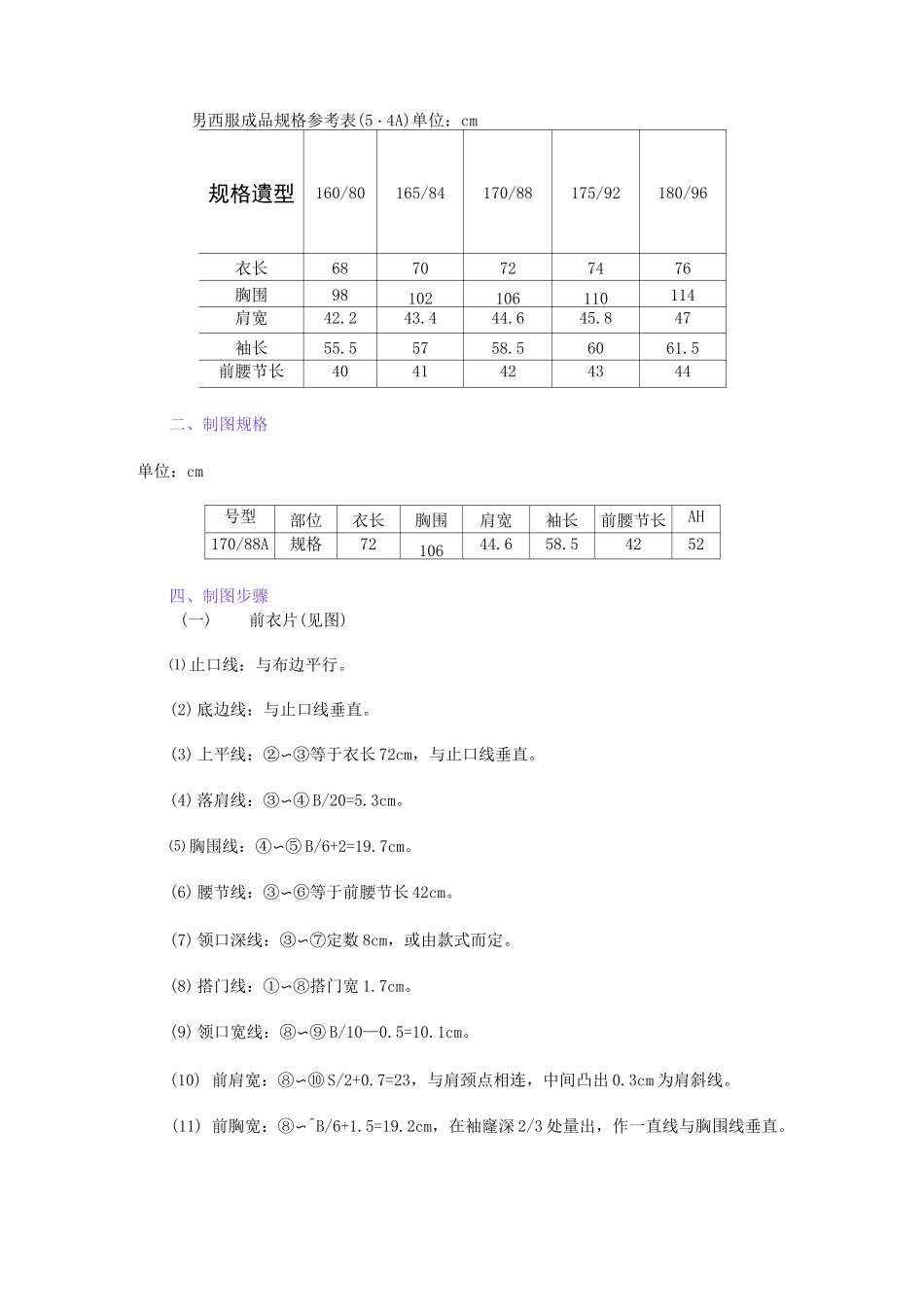

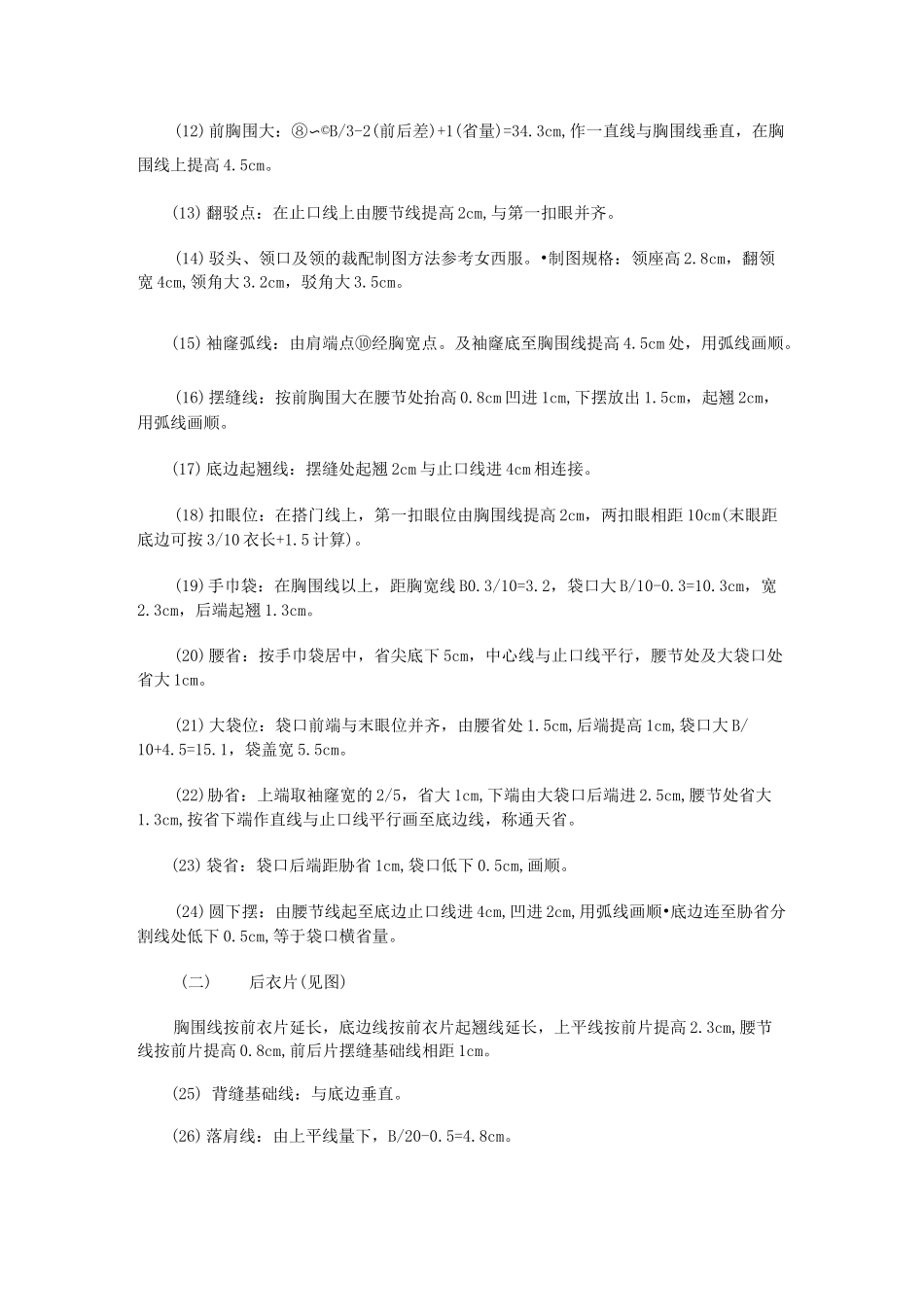

男西服结构制图学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。重点难点重点男西服的结构制图。难点各部位的画顺。一、款式特点及外形单排扣、平驳领男西服是常见西服基本款式。前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆,后片中缝开背缝，腰节以下开背衩（也可不开衩）。袖型为圆装袖，袖口处开衩，钉装饰扣各 3 粒（见图）。、成品规格(见表)男西服成品规格参考表(5・4A)单位：cm规格遺型160/80165/84170/88175/92180/96衣长6870727476胸围98102106110114肩宽42.243.444.645.847袖长55.55758.56061.5前腰节长4041424344二、制图规格单位：cm号型部位衣长胸围肩宽袖长前腰节长AH170/88A规格7210644.658.54252四、制图步骤(一)前衣片(见图)⑴ 止口线：与布边平行。(2) 底边线：与止口线垂直。(3) 上平线：②〜③等于衣长 72cm，与止口线垂直。(4) 落肩线：③〜④ B/20=5.3cm。⑸ 胸围线：④〜⑤ B/6+2=19.7cm。(6) 腰节线：③〜⑥等于前腰节长 42cm。(7) 领口深线：③〜⑦定数 8cm，或由款式而定。(8) 搭门线：①〜⑧搭门宽 1.7cm。(9) 领口宽线：⑧〜⑨ B/10—0.5=10.1cm。(10) 前肩宽：⑧〜⑩ S/2+0.7=23，与肩颈点相连，中间凸出 0.3cm 为肩斜线。(11) 前胸宽：⑧〜^B/6+1.5=19.2cm，在袖窿深 2/3 处量出，作一直线与胸围线垂直。(12)前胸围大：⑧〜©B/3-2(前后差)+1(省量)=34.3cm,作一直线与胸围线垂直，在胸围线上提高 4.5cm。(13) 翻驳点：在止口线上由腰节线提高 2cm,与第一扣眼并齐。(14)驳头、领口及领的裁配制图方法参考女西服。•制图规格：领座高 2.8cm，翻领宽 4cm,领角大 3.2cm，驳角大 3.5cm。(15) 袖窿弧线：由肩端点⑩经胸宽点。及袖窿底至胸围线提高 4.5cm 处，用弧线画顺。(16)摆缝线：按前胸围大在腰节处抬高 0.8cm 凹进 1cm,下摆放出 1.5cm，起翘 2cm，用弧线画顺。(17) 底边起翘线：摆缝处起翘 2cm 与止口线进 4cm 相连接。(18)扣眼位：在搭门线上，第一扣眼位由胸围线提高 2cm，两扣眼相距 10cm(末眼距底边可按 3/10 衣长+1.5 计算)。(19)手巾袋：在胸围线以上，距胸宽线 B0.3/10=3.2，袋口大 B/10-0.3=10.3cm，宽2.3cm，后端起翘 1.3cm。(20)腰省：按手巾袋居中，省尖底下 5cm，中心线与止口线平...
