第8章：Revit创建屋顶

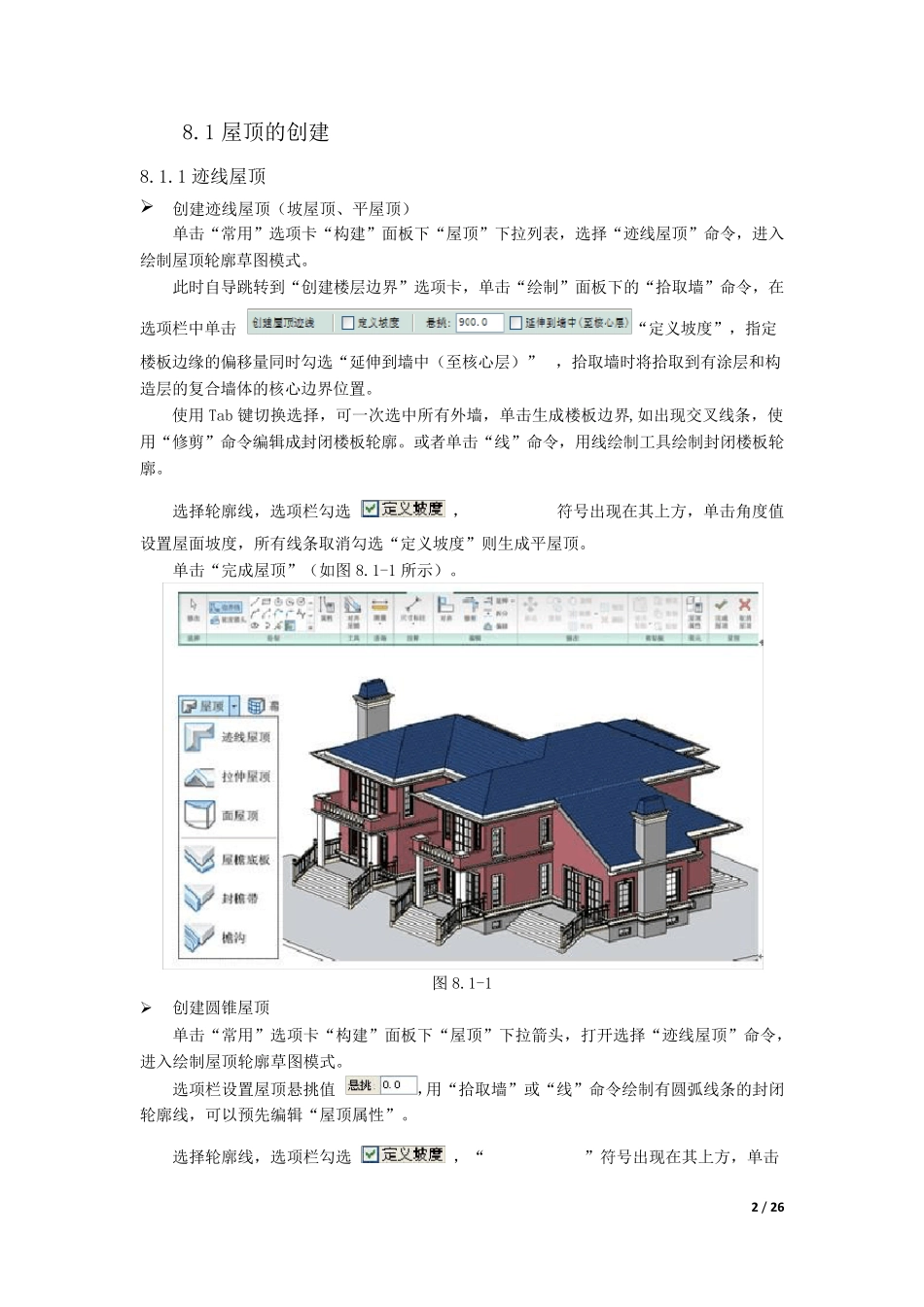

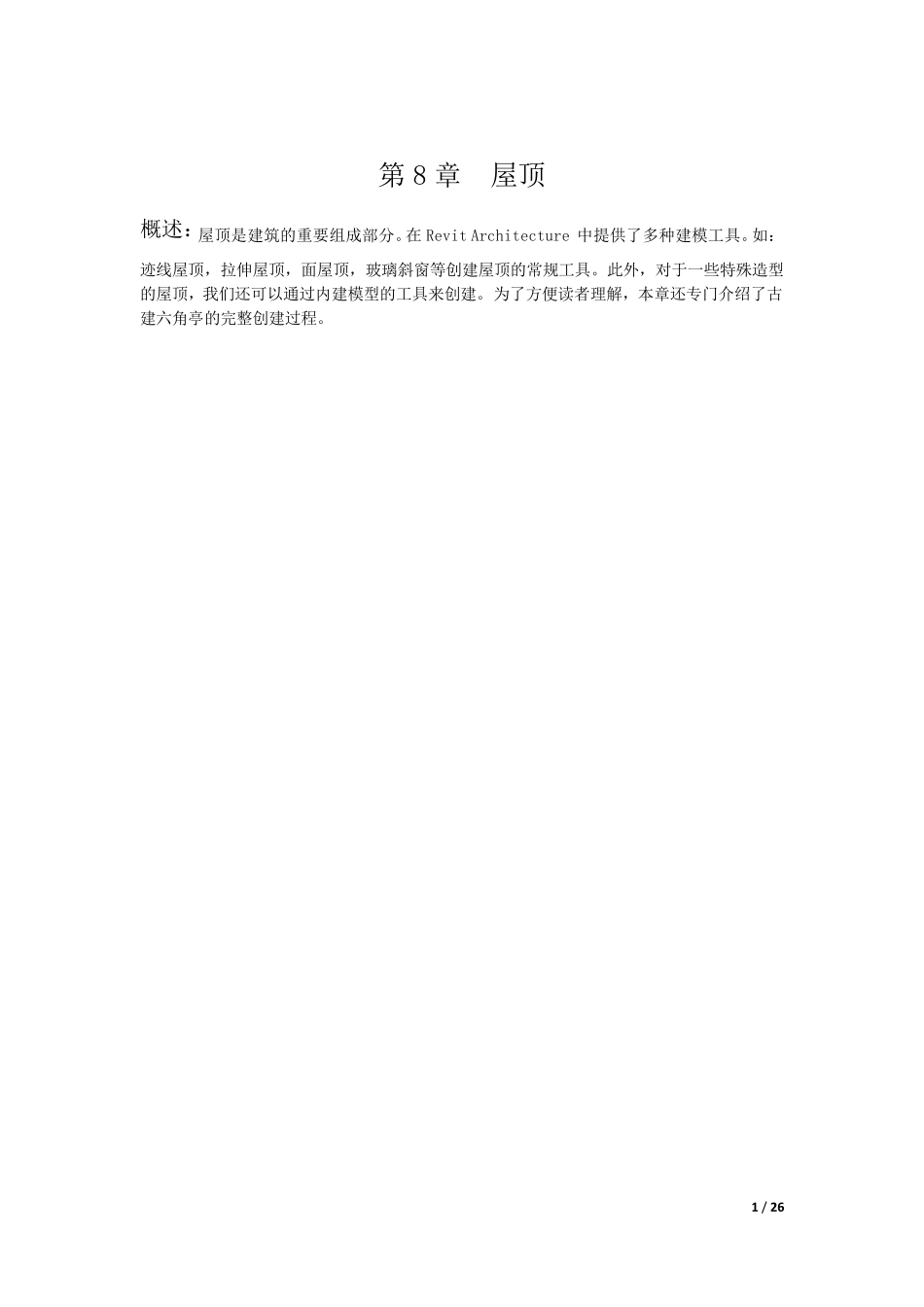

1 / 26 第8 章 屋顶 概述：屋顶是建筑的重要组成部分。在 Revit Architecture 中提供了多种建模工具。如：迹线屋顶，拉伸屋顶，面屋顶，玻璃斜窗等创建屋顶的常规工具。此外，对于一些特殊造型的屋顶，我们还可以通过内建模型的工具来创建。为了方便读者理解，本章还专门介绍了古建六角亭的完整创建过程。 2 / 26 8.1 屋顶的创建 8.1.1 迹线屋顶  创建迹线屋顶（坡屋顶、平屋顶） 单击“常用”选项卡“构建”面板下“屋顶”下拉列表，选择“迹线屋顶”命令，进入绘制屋顶轮廓草图模式。 此时自导跳转到“创建楼层边界”选项卡，单击“绘制”面板下的“拾取墙”命令，在选项栏中单击 “定义坡度”，指定楼板边缘的偏移量同时勾选“延伸到墙中（至核心层）” ，拾取墙时将拾取到有涂层和构造层的复合墙体的核心边界位置。 使用 Tab 键切换选择，可一次选中所有外墙，单击生成楼板边界,如出现交叉线条，使用“修剪”命令编辑成封闭楼板轮廓。或者单击“线”命令，用线绘制工具绘制封闭楼板轮廓。 选择轮廓线，选项栏勾选 ，符号出现在其上方，单击角度值设置屋面坡度，所有线条取消勾选“定义坡度”则生成平屋顶。 单击“完成屋顶”（如图 8.1-1 所示）。 图 8.1-1  创建圆锥屋顶 单击“常用”选项卡“构建”面板下“屋顶”下拉箭头，打开选择“迹线屋顶”命令，进入绘制屋顶轮廓草图模式。 选项栏设置屋顶悬挑值 ，用“拾取墙”或“线”命令绘制有圆弧线条的封闭轮廓线，可以预先编辑“屋顶属性”。 选择轮廓线，选项栏勾选 ，“”符号出现在其上方，单击 3 / 26 角度值设置屋面坡度。 选择圆弧迹线,单击“属性”按钮，打开“实例属性”对话框，修改“完全分段的数量”参数值来控制圆锥的显示，值为 0，则显示圆滑，确定。 单击“完成屋顶”生成圆锥屋顶（如图 8.1-2 所示）。 图 8.1-2  四面双坡屋顶 单击“常用”选项卡“构建”面板下“屋顶”下拉箭头，打开选择“迹线屋顶”、命令，进入绘制屋顶轮廓草图模式。 选项栏取消勾选“定义坡度”，用“拾取墙”或“线”命令绘制矩形轮廓。 绘制参照平面，调整临时尺寸使左、右参照平面间距等于矩形宽度。 点工具栏“拆分”命令，在右边参照平面处单击鼠标，将矩形长边分为两段。 设计栏“坡度箭头”命令，单击 “修改 屋顶”>“编辑迹线”选项卡，“绘制”面板下的“属性”按钮，设置坡度属性，如下图绘制坡度箭头（如图 8.1-3 所...
