第8讲51单片机中断系统VIP专享

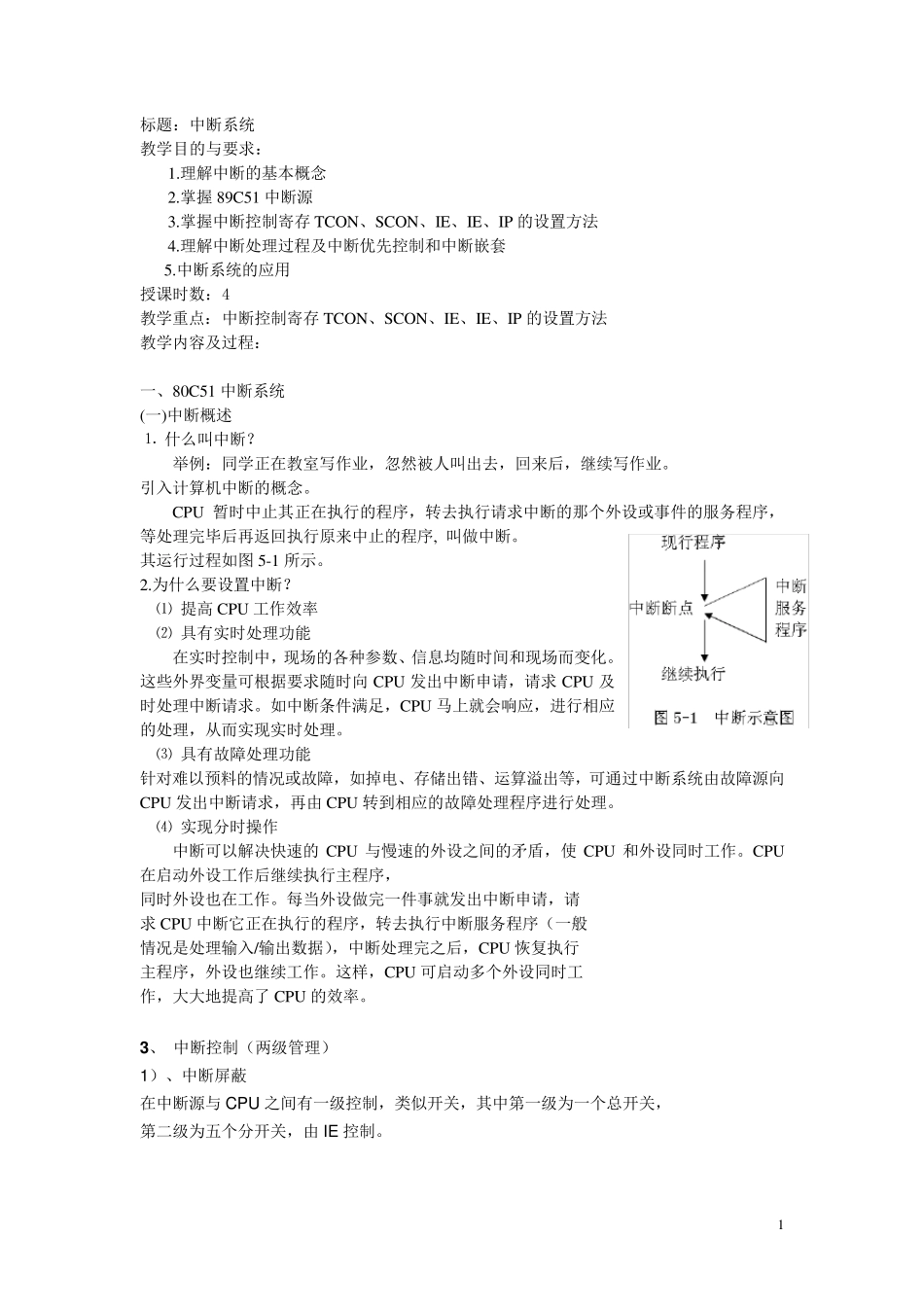

1 标题：中断系统 教学目的与要求： 1.理解中断的基本概念 2.掌握89C51 中断源 3.掌握中断控制寄存TCON、SCON、IE、IE、IP 的设置方法 4.理解中断处理过程及中断优先控制和中断嵌套 5.中断系统的应用 授课时数：4 教学重点：中断控制寄存TCON、SCON、IE、IE、IP 的设置方法 教学内容及过程： 一、80C51 中断系统 (一)中断概述 ⒈ 什么叫中断？ 举例：同学正在教室写作业，忽然被人叫出去，回来后，继续写作业。 引入计算机中断的概念。 CPU 暂时中止其正在执行的程序，转去执行请求中断的那个外设或事件的服务程序，等处理完毕后再返回执行原来中止的程序, 叫做中断。 其运行过程如图5-1 所示。 2.为什么要设置中断？ ⑴ 提高 CPU 工作效率 ⑵ 具有实时处理功能 在实时控制中，现场的各种参数、信息均随时间和现场而变化。这些外界变量可根据要求随时向CPU 发出中断申请，请求CPU 及时处理中断请求。如中断条件满足，CPU 马上就会响应，进行相应的处理，从而实现实时处理。 ⑶ 具有故 障 处理功能 针 对 难 以 预 料 的情 况 或故 障 ，如掉 电 、存储 出错 、运算溢 出等，可通 过中断系统由 故 障 源向CPU 发出中断请求，再由 CPU 转到 相应的故 障 处理程序进行处理。 ⑷ 实现分 时操 作 中断可以 解决 快 速 的CPU 与慢 速 的外设之 间的矛 盾 ，使CPU 和外设同时工作。CPU在启 动 外设工作后继续执行主 程序， 同时外设也 在工作。每 当 外设做完一件事就发出中断申请，请 求CPU 中断它 正在执行的程序，转去执行中断服务程序（ 一般 情 况 是 处理输 入/输 出数据），中断处理完之 后，CPU 恢 复 执行 主 程序，外设也 继续工作。这样 ，CPU 可启 动 多 个外设同时工 作，大 大 地 提高了 CPU 的效率。 3 、 中断控制（ 两 级 管 理） 1） 、中断屏 蔽 在中断源与CPU 之 间有一级 控制，类 似 开 关 ，其中第 一级 为一个总 开 关 ， 第 二 级 为五 个分 开 关 ，由 IE 控制。 2 EA —— 总控制位 ES —— 串口控制位 ET1—— T1 中断控制位 EX1—— /INT1 控制位 ET0—— T0 中断控制位 EX0—— /INT0 控制位 若为“1”，允许（开关接通） 若为“0”，不允许（开关断开） 例如，SETB EA CLR IE.7 2——、中断优先级 为什么要有中断优先级？ CPU 同...
