联想Y40、Y50拆机图解教程[加内存加固态清灰必看]

联想Y40、Y50拆机图解教程[加内存加固态清灰必看]_第1页
1/12
联想Y40、Y50拆机图解教程[加内存加固态清灰必看]_第2页
2/12
联想Y40、Y50拆机图解教程[加内存加固态清灰必看]_第3页
3/12

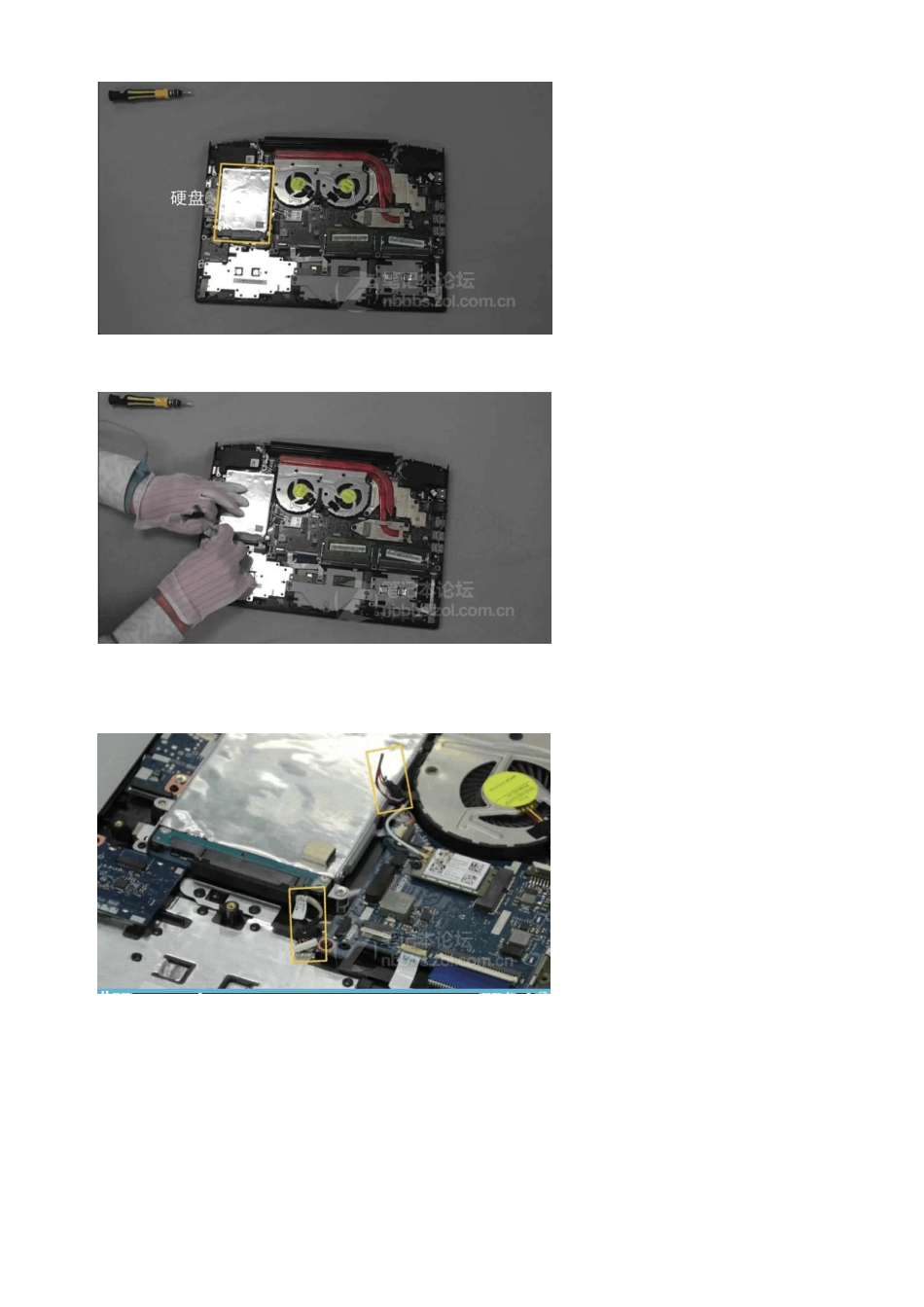

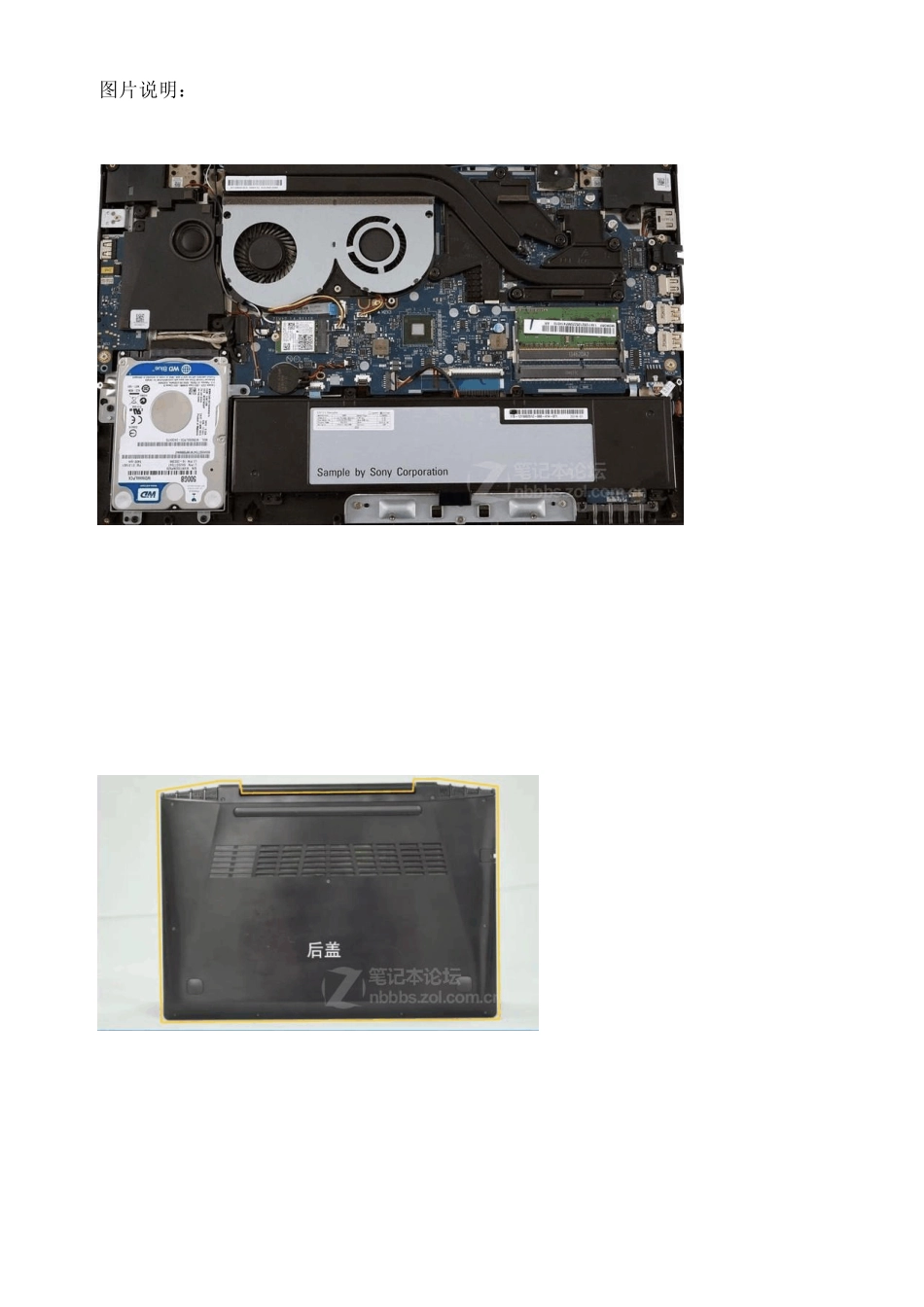

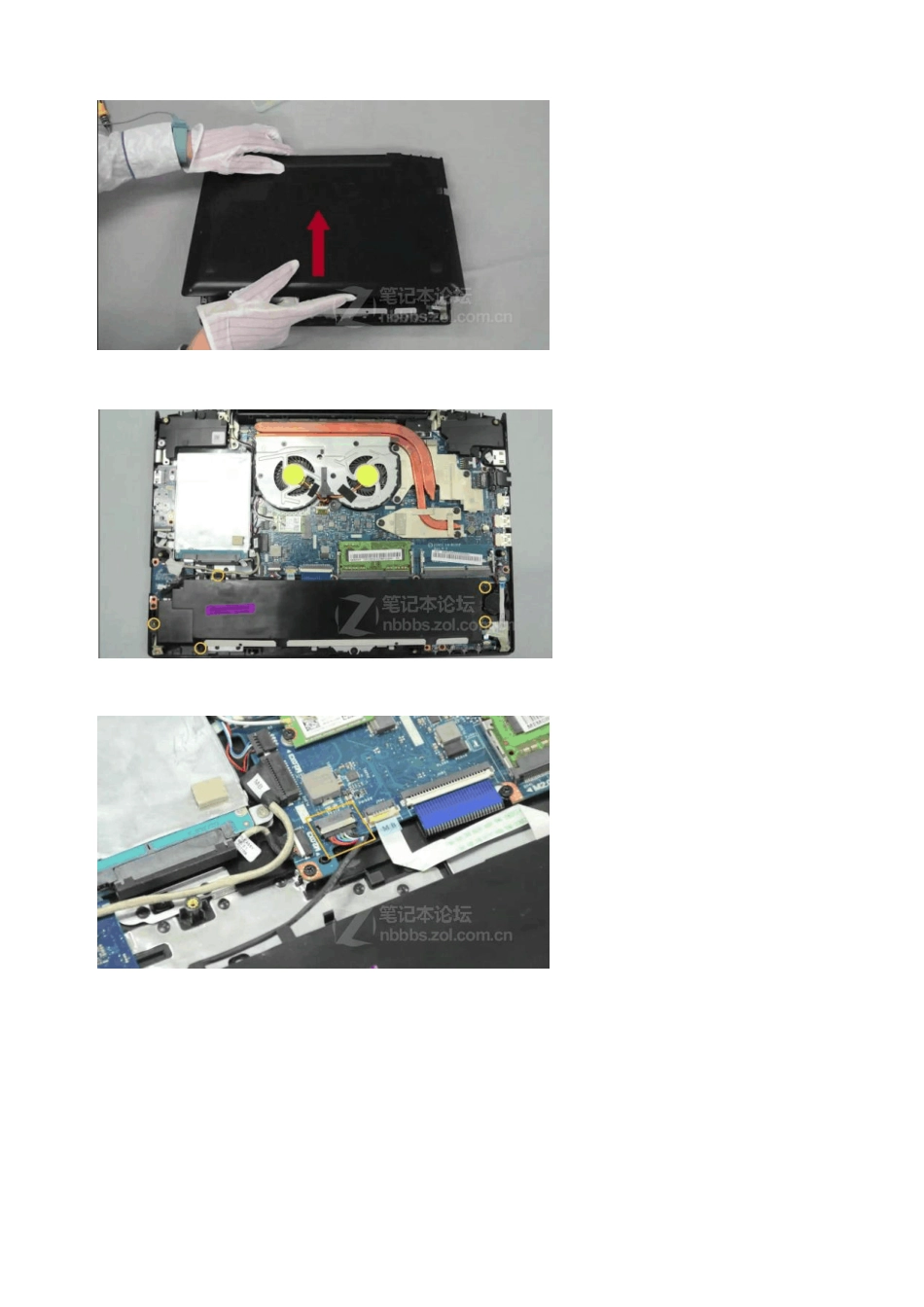

图片说明: =============================== 文字说明: 一、后盖 拧下 11 颗固定螺丝(其中有三颗长螺丝)。 从下方打开盖板(注意角度低于 30 度)。 按箭头方向推动盖板,然后向上提起并取下盖板。 二、电池 拧下 5 颗固定螺丝,取下电池。 拔出连接线。 三、硬盘 首先拔下主板和 I/O 板连接线。 拔下喇叭连接线和硬盘连接线。 拧下4 颗固定螺丝。 取下硬盘,按照正确的方向取下硬盘连接器。 四、内存 打开内存两侧卡子,拔下内存。 五、风扇 首先拔下无线网卡天线,从卧线槽中取出并移开天线和喇叭连接线。 拧下风扇的3 颗固定螺丝,取下风扇。 拔出风扇连接线。 六、散热导管 按螺丝旁的数字顺序拧下6 颗固定螺丝。 取下散热导管。 七、I/O 板 拧下一颗固定螺丝。 取下I/O 板。 八、读卡器 拧下一颗固定螺丝。 抬起读卡器有螺丝的一端,向外侧移出塑料卡扣后拔起读卡器。 九、无线网卡 拧下一颗固定螺丝。 取下无线网卡。 十、喇叭 首先垂直向上拔起 LCD 主板连接线。 拧下固定喇叭的4 颗螺丝。 将连接线从理线槽中脱离,取下喇叭。 十一、主板 首先从主板上拔下开关板连接线、触控板连接线、键盘连接线、指示灯连接线。 拧下LAN 接口卡子两颗固定螺丝,取下LAN 接口卡子。 拔下电源连接线。 拔出 CMOS电池连接线,取下CMOS电池。 拧下主板 6 颗固定螺丝后取下主板。 十二、LED 指示灯卡 取下LED 指示灯卡和主板连接线。 拧下一颗固定螺丝。 取下LED 指示灯卡。 十三、触控板 首先拧下3 颗固定螺丝,取下触控板保护盖。 打开触控板连接线卡扣,取下触控板连接线。 拧下触控板 2 颗固定螺丝。 撕开胶条,取出触控板。 十四、C 壳 拧下屏轴的6 颗固定螺丝。 打开屏幕约 45 度,取下C 壳。 十五、开关板 首先打开开关板/主板卡扣,拔出连接线。 拧下1 颗固定螺丝,取下开关板。 十六、屏幕 首先从摄像头端向两边抠开屏框,取下屏框。 拧下8 颗固定螺丝。 取下两个屏轴。 拿起屏幕。 从 A 面上拔下屏线。 从屏幕上拔下屏线。 十七、摄像头 摄像头使用双面胶粘连,拆卸时请使用工具小心地打开。 好的,没了。
