联想y450拆屏、换屏

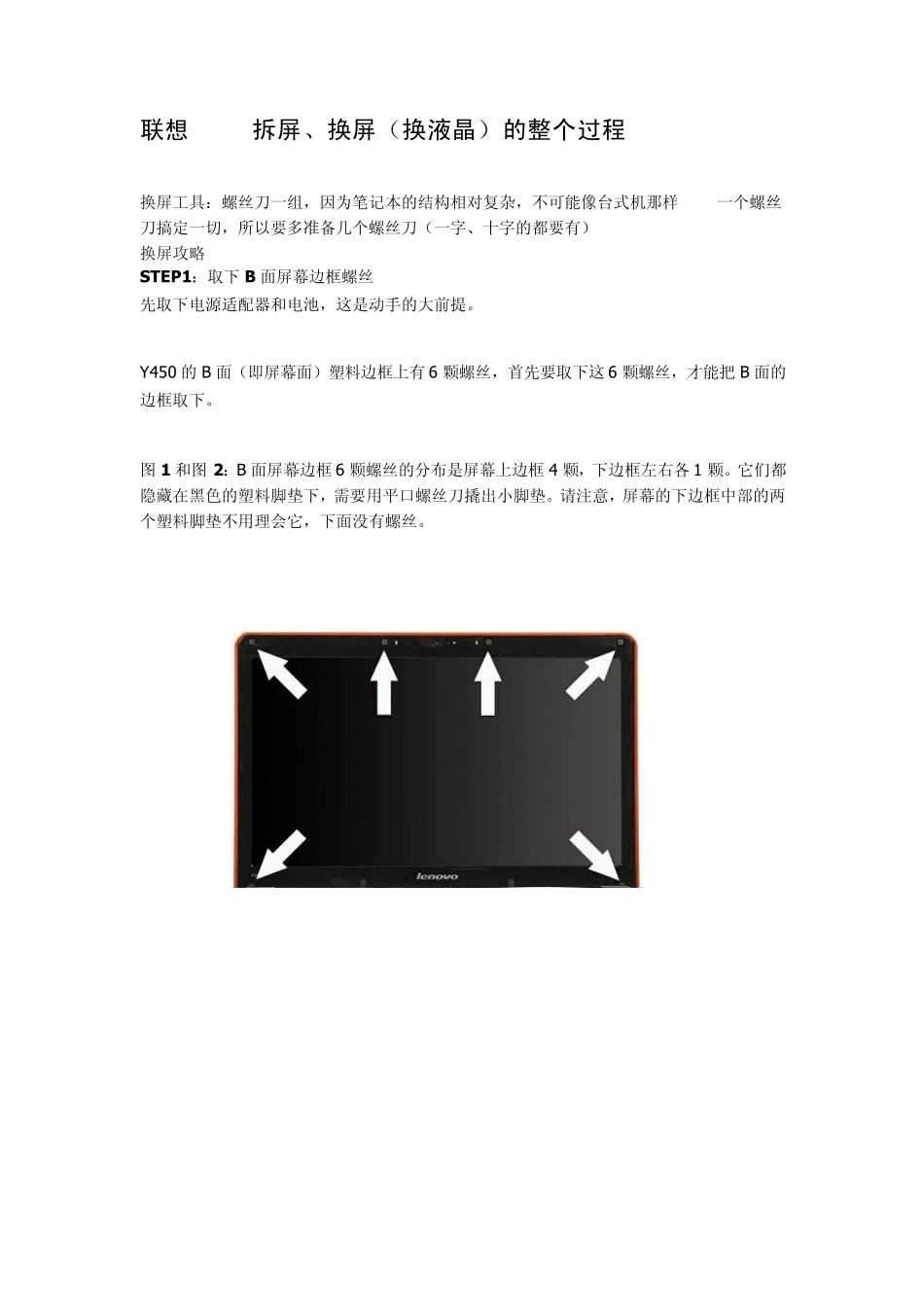

联想y450拆屏、换屏_第1页
1/7
联想y450拆屏、换屏_第2页
2/7
联想y450拆屏、换屏_第3页
3/7
联想y450拆屏、换屏(换液晶)的整个过程 换屏工具:螺丝刀一组,因为笔记本的结构相对复杂,不可能像台式机那样—— 一个螺丝刀搞定一切,所以要多准备几个螺丝刀(一字、十字的都要有) 换屏攻略 STEP1:取下 B 面屏幕边框螺丝 先取下电源适配器和电池,这是动手的大前提。 Y450 的B 面(即屏幕面)塑料边框上有 6 颗螺丝,首先要取下这 6 颗螺丝,才能把 B 面的边框取下。 图 1 和图 2:B 面屏幕边框 6 颗螺丝的分布是屏幕上边框 4 颗,下边框左右各 1 颗。它们都隐藏在黑色的塑料脚垫下,需要用平口螺丝刀撬出小脚垫。请注意,屏幕的下边框中部的两个塑料脚垫不用理会它,下面没有螺丝。 STEP2:分离B 面屏幕边框 接着要做的,是换屏中最难的一步:将B 面屏幕边框从机身上(A 面)分离。 之所以是最难的一步,是因为 B 面屏幕边框的下部(屏幕转轴的上盖),和 A 面的下部(屏幕转轴的下盖)是扣合在一起的。我不明白为什么 Y450 要这样设计,但我第一次分离此处时,花费了两个多小时。而今给大家献上的,是我至少 5 次拆卸后的经验之谈! 图 3:我们要先用指甲把屏幕边框上的卡扣和 A 面进行分离。先分离屏幕上部的(上部可以全部分离掉)。接着翻转机身,分离下部(即电池侧)的中间部分。分离后,屏幕边框的上部整体就和 A 面顶盖脱离了,但下部转轴处仍然和 A 面扣合在一起。 接着最难的部分到来了——要从转轴处将边框和A 面分开,并彻底取下B 面边框。 请准备至少两把小的平口螺丝刀。然后将Y450 放在不太硬的台面上(比如沙发上),也可以放在腿上。这样做是为了更好地控制力道,避免力度过大意外损坏机身。 图 4:先将机身基本闭合(不要完全闭合,否者机身无法“站稳”),然后翻转机身让屏幕前部和底座前部朝下放在腿上形成支撑,机身尾部朝上,机身底部朝着你(方向很重要)。这时,可看到转轴后部的扣合处。你需要用一把小的平口螺丝刀,从扣合处使劲插入!然后将螺丝刀向着底部方向撬——注意,这时你看上去是在撬动转轴的“下盖”,但其实是上盖。当屏幕打开时,这个部分是在转轴的上面的。这里可能要反复多次,甚至有可能需要破坏扣合处(笔者的其实就接近破坏了),否则在进行下一步时,很容易就又扣上了。 图 5:在扣合处分开后。将机身平放在腿上,屏幕面朝自己,然后把屏幕向后仰。这里的要点是:屏幕面翻至最大角度后,略微朝回翻一点,否者屏幕边框的下边缘会...
